Приложение Г. Калибровка преобразователя
40
Приложение Г. Калибровка преобразователя
Выполнение калибровки преобразователя описано в таблице ниже.

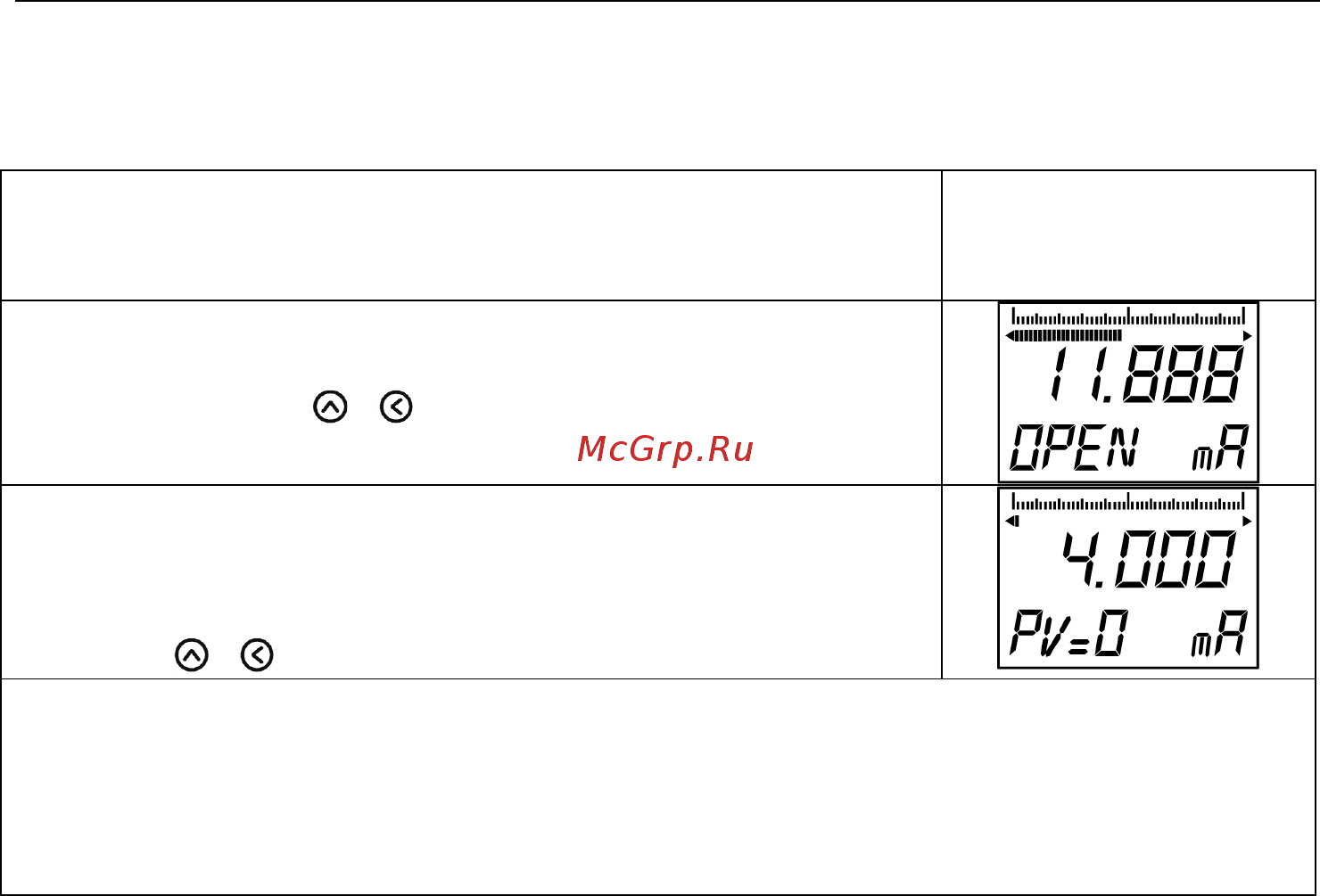

Выполняемые действия Индикация
результата
Для входа в режим калибровки следует нажать и удерживать в
течение 5 сек. кнопки
и
Для калибровки нуля необходимо подать на вход преобразователя
атмосферное давление, затем нажать и удерживать в течение 2
сек. кнопки и *
Примечания:
* - если значение давления на входе преобразователя превышает 50% от ВПИ, то калибровка
нуля не выполняется, при этом индицируется PVER
