Паспорт толщиномера ультразвукового ТЭМП-УТ1с 10

Расположение и назначение кнопок на клавиатуре и разъемов толщино-

мера схематично представлено на рисунке 3.

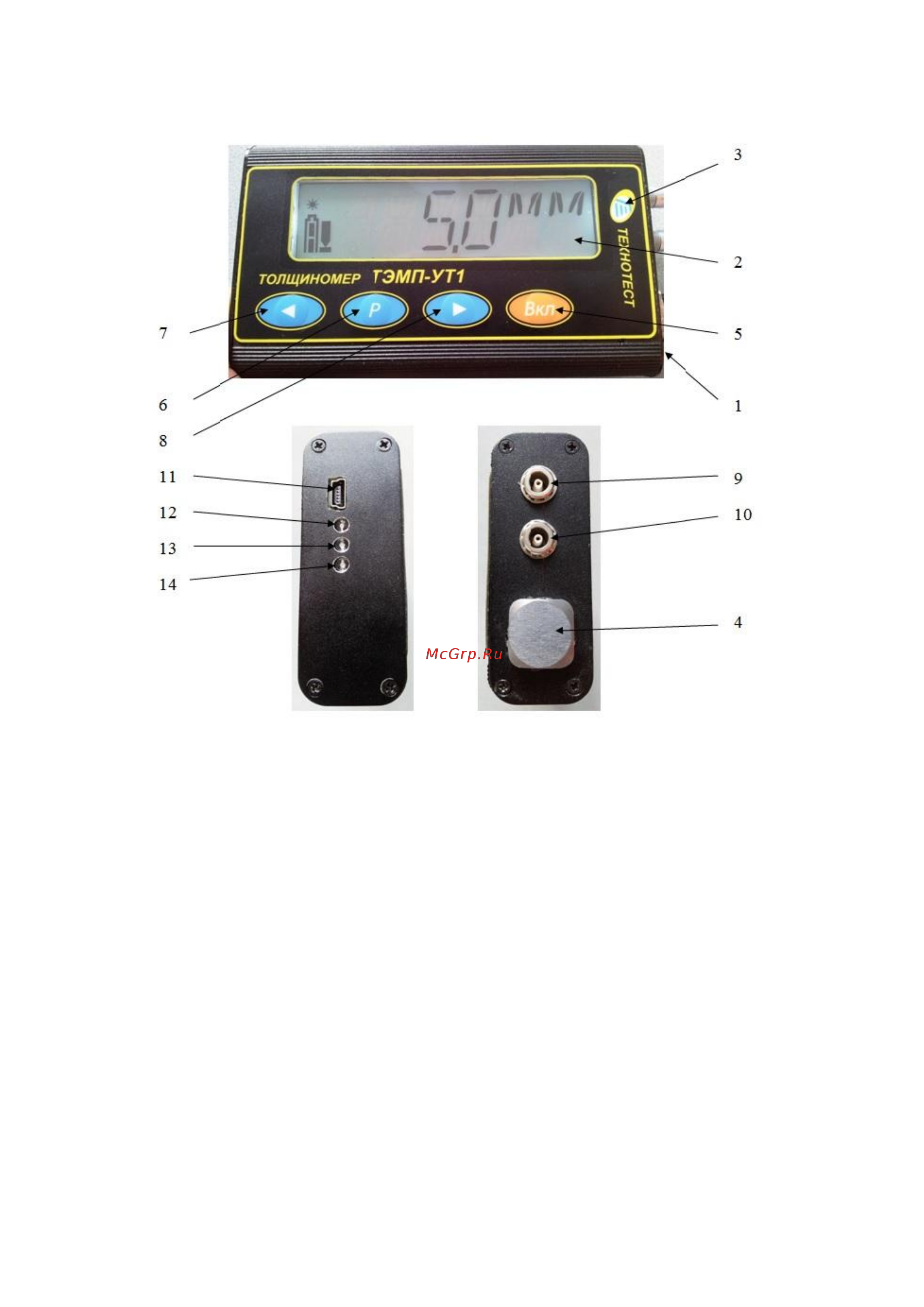

Рисунок 3 - Общий вид толщиномера

1 - корпус прибора,

2 - жидкокристаллический индикатор,

3 – клавиатура,

4 - образец толщины – 5мм,

5 - кнопка включения, выключения

и возврата в основной режим,

6 - кнопка выбора режимов,

7 - кнопка уменьшения показаний,

8 - кнопка увеличения показаний,

9 - входной разъем приемника*,

10 - выходной разъем генератора*,

11 - разъем mini-USB для связи с компьютером и заряда аккумулятора,

12 - зарядка аккумулятора - оранжевый светодиод,

13 - аккумулятор полностью заряжен - зеленый светодиод,

14 - наличие связи прибора с компьютером по USB - синий светодиод.

* - расположение разъемов на торцах прибора может отличаться от указанного на рисунке.
