Паспорт толщиномера ультразвукового ТЭМП-УТ1с 9

дами оператора, поступающими с клавиатуры прибора.

Генератор УЗК формирует короткий импульс амплитудой около 70 В и

длительностью переднего фронта не более 10 нс, который через разъем тол-

щиномера поступает на излучающую пластину пьезоэлектрического преоб-

разователя (ПЭП).

Импульс УЗК, отраженный от внутренней поверхности изделия,

принимается приемной пластиной преобразователя и преобразуется в элек-

трический сигнал, который поступает на вход регулируемого усилителя (РУ), а с

выхода усилителя в преобразователь сигнала (ПС). Коэффициент усиления уси-

лителя задаётся микроконтроллером в соответствии с выбором оператора. Преоб-

разователь сигнала формирует импульс, длительность которого равна интервалу

времени от момента формирования импульса генератора до момента прихода

первого отраженного импульса на вход усилителя.

Микроконтроллер подсчитывает количество периодов сигнала образ-

цовой частоты, формируемого схемой синхронизации, и рассчитывает экви-

валентную толщину по приведённой выше формуле (1) с учётом поправок

на время задержки импульса в призмах ПЭП. Полученный результат выво-

дится на жидкокристаллический индикатор (ЖКИ) вместе с необходимой

дополнительной информацией. Кроме того, микроконтроллер по командам

оператора запоминает результаты измерений и передаёт их на компьютер

через порт USB.

4.2. Символы, отображаемые на индикаторе прибора

Общий вид ЖКИ толщиномера приведён на рисунке 2.

Цифрами на рисунке обозначены:

1-6- знакоместа для отображения цифровой и буквенной информации (ре-

зультаты измерений, режим работы и прочее);

7- символ включения режима измерения с накоплением;

8- символ включения режима индикации минимального значения толщины;

9- символ акустического контакта;

10,11,12- символы остаточного уровня заряда аккумулятора;

13- символ включения подсветки индикатора.

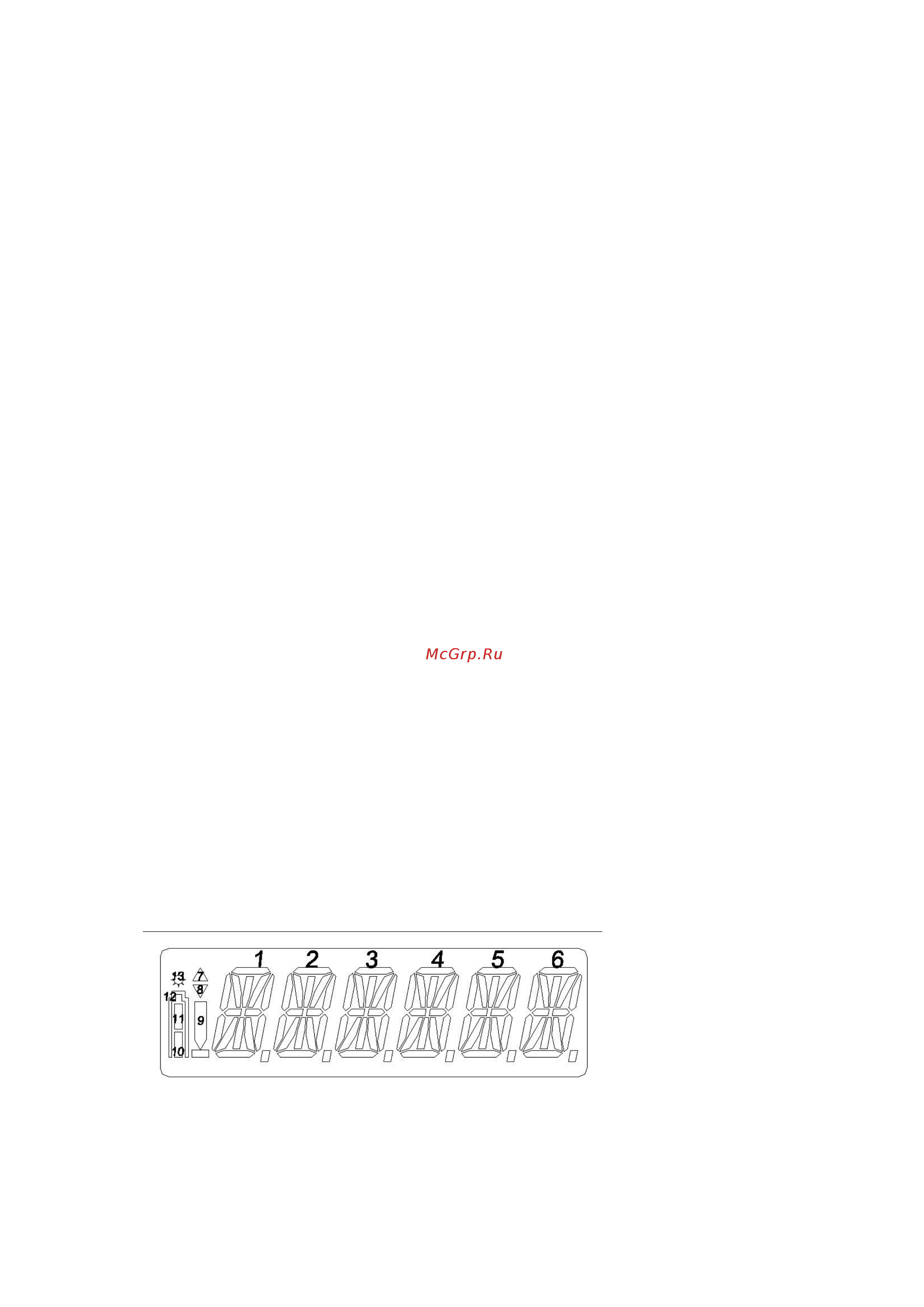

Рисунок 2 - Общий вид индикатора толщиномера (показаны все символы)

4.3. Органы управления и разъемы
