Паспорт толщиномера ультразвукового ТЭМП-УТ1с 8

4. Устройство и работа толщиномера

4.1. Принцип работы толщиномера

В приборе используется контактный способ измерения - прижим кон-

тактной поверхности ультразвукового преобразователя к поверхности кон-

тролируемого объекта с использованием контактной жидкости (вода, глице-

рин, спирт, масло, смазочные материалы типа литол и т.д.). Принцип работы

толщиномера основан на ультразвуковом импульсном эхо методе измерений,

который использует свойство ультразвуковых колебаний (УЗК) отражаться от

границы раздела сред с разными акустическими сопротивлениями.

Излучающая пластина преобразователя излучает импульс УЗК через ли-

нию задержки (призму) в направлении наружной поверхности изделия, тол-

щину которого нужно измерить. Импульс УЗК распространяется в изделии до

внутренней поверхности, отражается от нее, распространяется в направлении

наружной поверхности и, пройдя линию задержки (призму), принимается

приемной пластиной.

Время распространения УЗК от одной поверхности изделия до другой и

обратно связано с толщиной изделия зависимостью:

)( ttV





(1)

где S - толщина изделия, мм,

V - скорость распространения УЗК в материале изделия, м/с

t - время между импульсом генератора и приходом 1-го отражённого

импульса, с,

∆t - время распространения УЗК в призмах преобразователя, с.

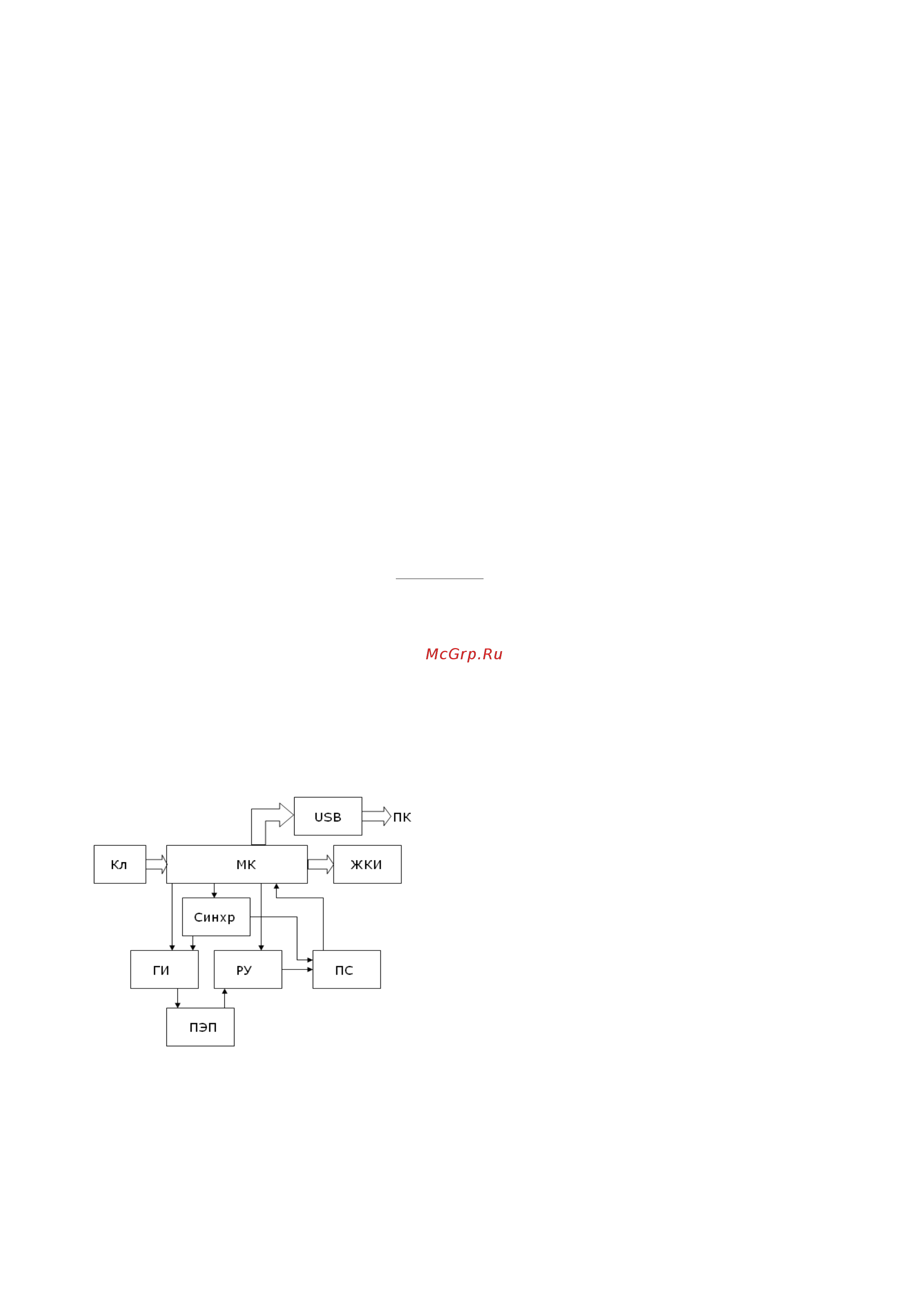

Блок-схема толщиномера приведена на рисунке 1.

- Микроконтроллер (МК)

- Клавиатура (Кл)

- Жидкокристаллический индикатор (ЖКИ)

- Блок интерфейса (USB) для связи с ком-

пьютером (ПК)

- Схема синхронизации (Синхр.)

- Генератор импульсов (ГИ)

- Регулируемый усилитель (РУ)

- Пьезоэлектрический преобразователь

(ПЭП)

 Преобразователь сигнала (ПС)

Рисунок 1 - Блок-схема толщиномера

Работа толщиномера осуществляется под управлением микроконтрол-

лера (МК) в соответствии с записанной в его памяти программой и коман-
