Приложение А. Габаритные и присоединительные размеры
преобразователей
23
Приложение А. Габаритные и присоединительные размеры
преобразователей

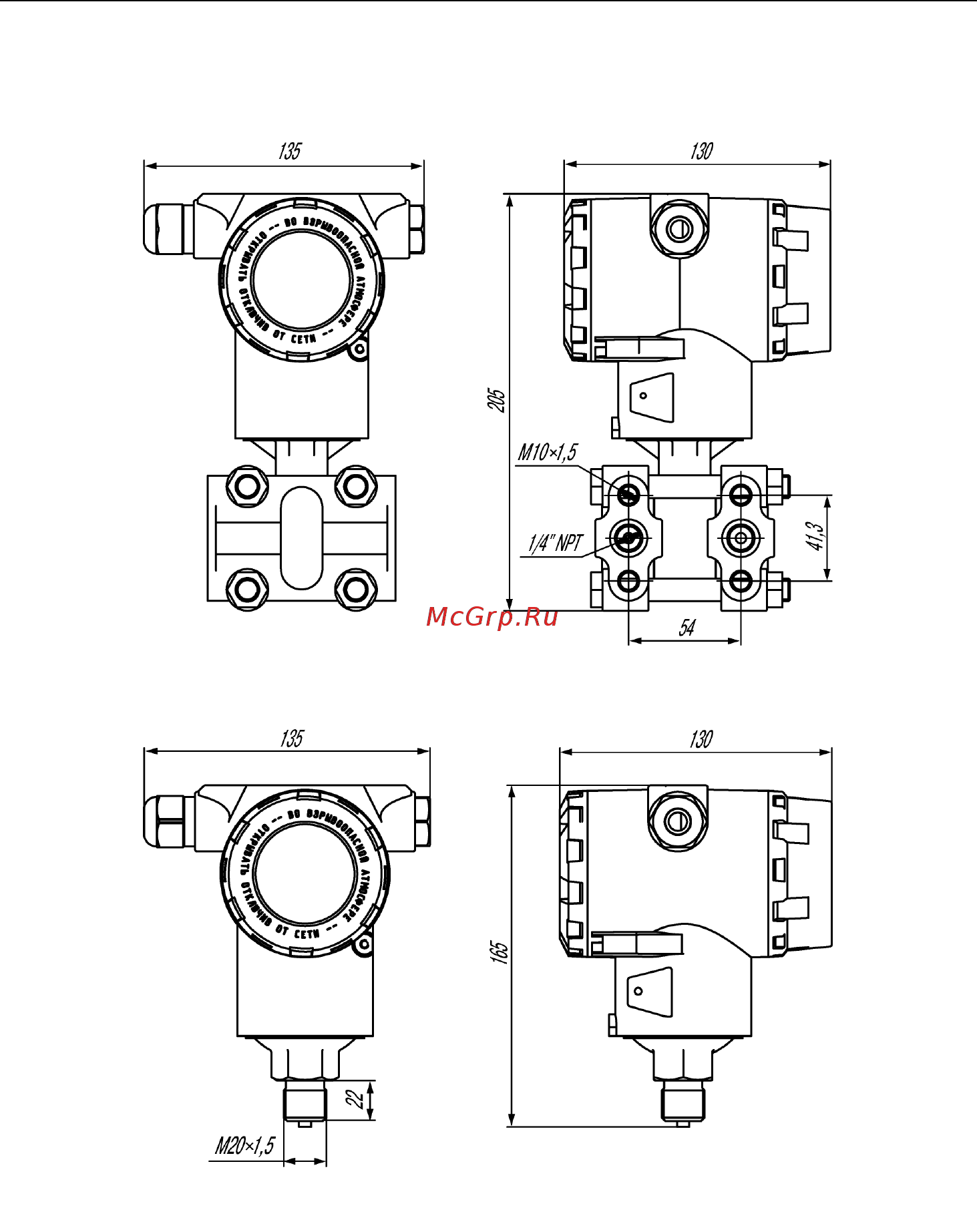

Рисунок А.1 – Габаритные и присоединительные размеры
преобразователей ПД200-ДД
Рисунок А.2 – Габаритные и присоединительные размеры
преобразователей ПД200-ДИ и –ДИВ
