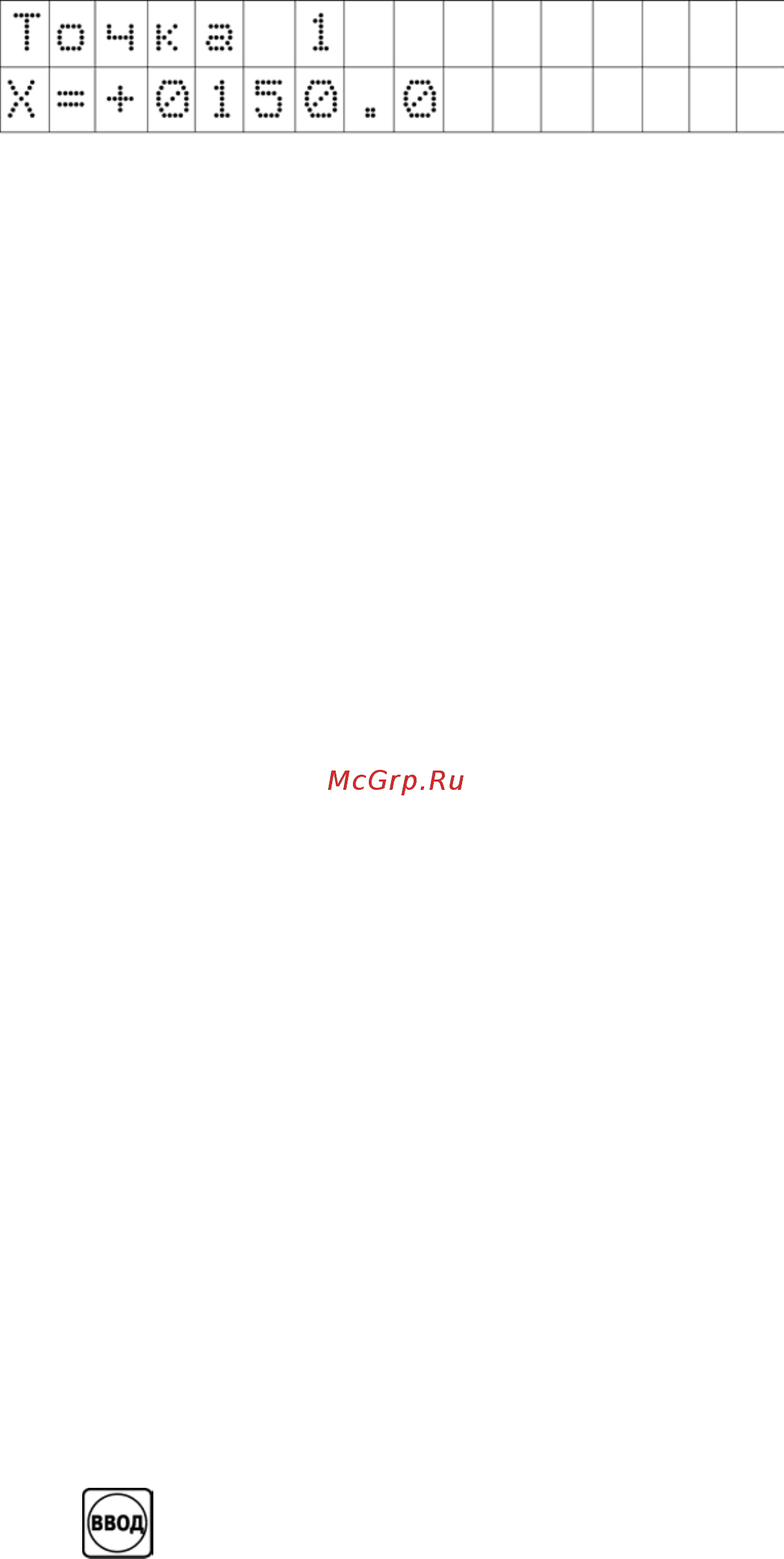

Аналогичным образом задайте оставшиеся точки графика.
При работе с «Тип графика» = 1 в Точке 1 в координате Х задается
наименьшее по графику значение температуры наружного воздуха.
При работе с «Тип графика» = 2 в Точке 1 в координате Х задается
наибольшее по графику значение температуры прямой воды.
→ Граф Тоб
«Тобр.Гист+» - верхняя граница допустимого изменения
относительно графика температуры обратной воды, °С.
«Тобр.Гист-» - нижняя граница допустимого изменения
относительно графика температуры обратной воды, °С.
Кол-во точек – количество рабочих точек графика (от 2 до 7). При
выборе кол-ва точек графика = 2, значения задаются в «Точка1»
и «Точка 2».
Точки гр
афика задаются по аналог
ии с точками графика Тотопл.
→ Машина сост.
Тзима/ле
то – температура наружного воздуха, при которой
прибор переводит контур отопления в летний режим (КЗР
отопления полностью закрыт)
→ КЗР отопл
t полн.хода – время полного хода КЗР, сек.
6 ГВС
Уставк. Т гвс – уставка по температуре Т гвс.
7 Общее
Время ост.
→ Пар-ры времени
→СдвНа
клАнВх
→
Насосы ГВС
→ Насосы Отоп
Время ост.
, 00:01:00 (ЧЧ:ММ:СС) – если питание с прибора
было снято на время меньшее, чем «Время ост», то при
повторной подаче питания прибор вернется в рабочий режим.
Если питание с прибора было снято на время большее, чем «Время
ост», то при повторной подаче питания прибор перейдет в режим
Останов.
В папках «Насосы ГВС» и «Насосы» отоп находит одинаковый набор
параметров (за искл. параметров «Лето нас.вр» и «Лето нас.пер.» для
насосов отопления):
t старт.нас – время, в течение которого при пуске насоса не
анализируются показания датчика-реле аварии, сек.
t раб.нас.1 – врем
я работы насоса
1 (заводское значение 1.00 = 1
сутки).
