Овен СП270 [10/25] Монтаж внешних связей

4 Подготовка панели к работе

4.1 Монтаж панели оператора

Панель оператора устанавливается в щите шкафа электрооборудования под любым углом

наклона для удобства пользователя.

Конструкция шкафа должна обеспечивать защиту корпуса панели оператора от попадания

через вентиляционные отверстия влаги, грязи и посторонних предметов.

Габаритный чертеж, размеры установочного отверстия панели и ограничительные

размеры при установке приведены в Приложении А.

При установке панели порядок д

ействий след

ующий:

1. Проверяется наличие на панели монтажного уплотнителя.

2. Панель устанавливается в монтажный вырез щита.

3. Крепежные зажимы вставляются в вырезы, имеющиеся на верхней и нижней

сторонах корпуса (см. рисунок 4.1).

4. Монтажные зажимы закрепляются на местах затяжкой установочных винтов с

достаточным, но не чрезмерным усилием.

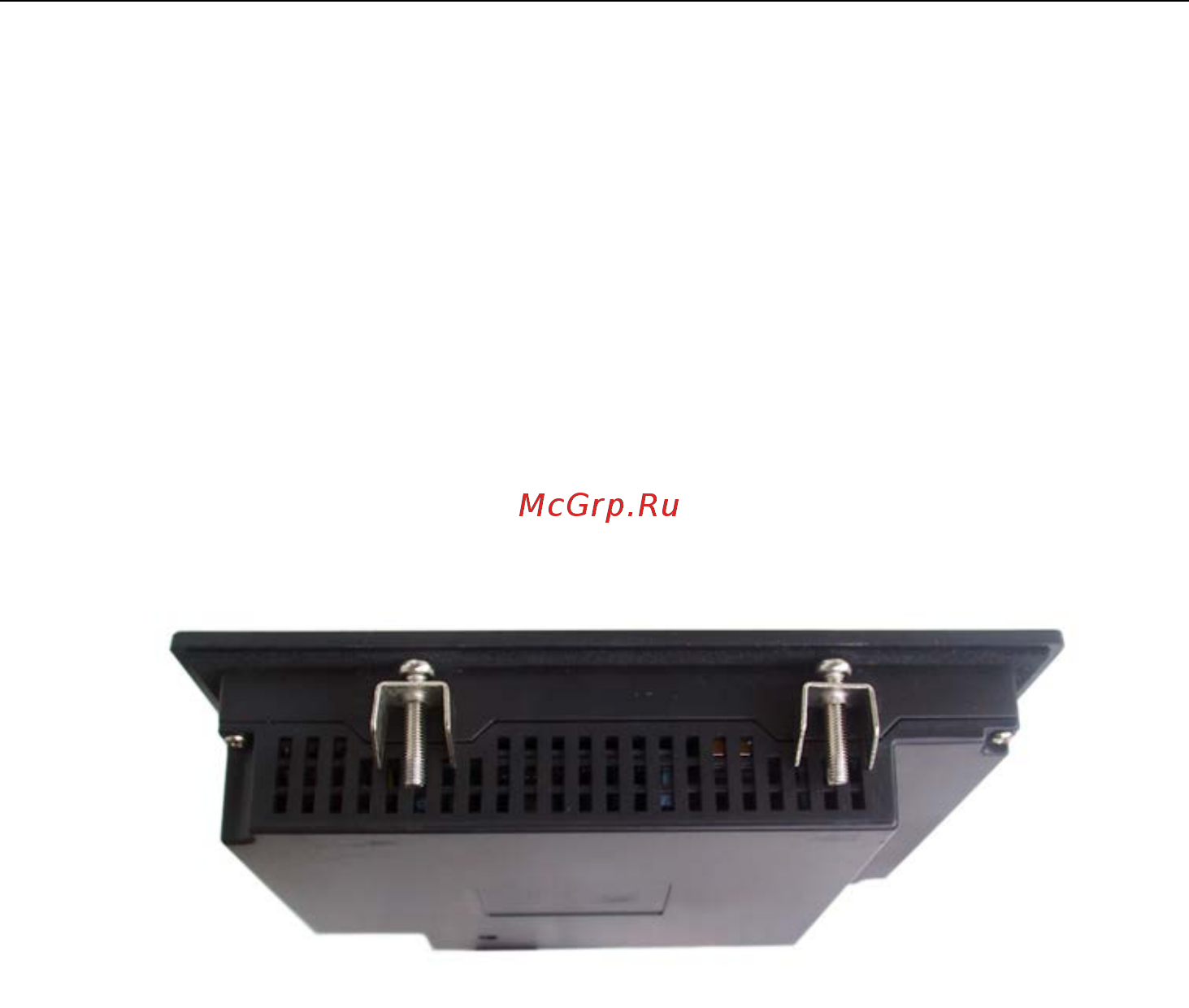

Рисунок 4.1 - Установка крепежных зажимов

4.2 Монтаж внешних связей

4.2.1 Общие требования

Питание панели оператора следует осуществлять от распределенной питающей сети с

номинальным напряжением 24 В постоянного тока или от локального блока питания

подходящей мощности, установленного совместно с панелью оператора в шкафу

электрооборудования. При питании от распределенной сети требуется устанавливать перед

панелью сетевой фильтр, подавляющий микросекундные импульсные помехи.

Обозначение контактов для подключения питания приведено на зад

ней поверхности

корп

уса панели. Схема подключения питания представлена на рисунке Б.1 (Приложение Б).

Внимание! При подключении кабеля питания к панели оператора необходимо соблюдать

полярность.
