Инструкция по эксплуатации
3
EUWA(*)40~120MZ
Моноблочные чиллеры с воздушным охлаждением
4PW13157-1A
Назначение основных элементов

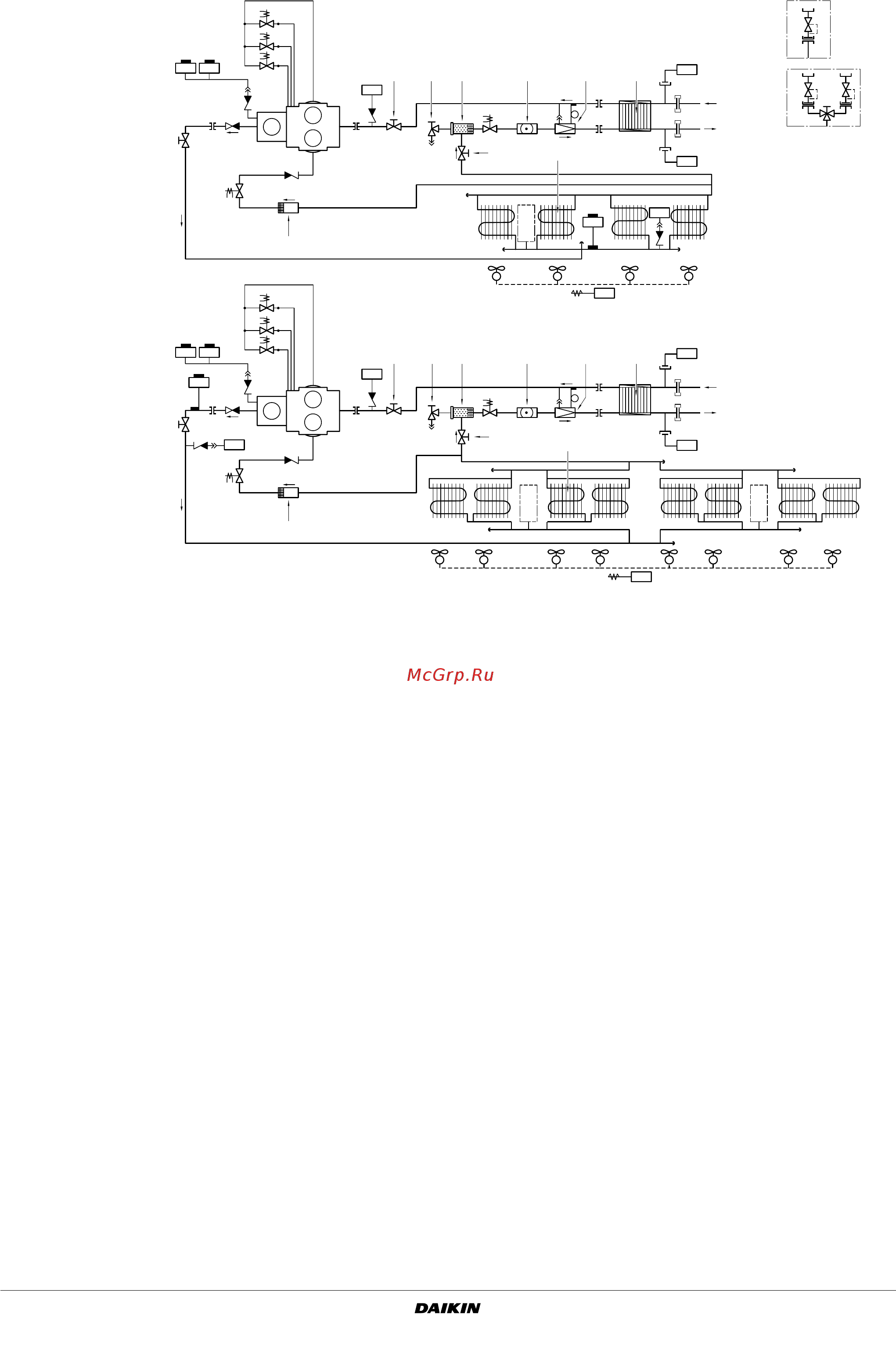

Рисунок -
Функциональная схема чиллера
По мере циркуляции хладагента по чиллеру состояние хлад-
агента изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■
Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая цирку-
ляцию хладагента в холодильном контуре. Компрессор
сжимает поступающие из испарителя пары хладагента до
давления, при котором они в конденсаторе свободно
превращаются в жидкость.
■
Конденсатор
Конденсатор предназначен для изменения состояния хлад-
агента из газообразного в жидкое. Тепло, приобретенное
паром в испарителе, отводится через конденсатор
в окружающую атмосферу, при этом пары хладагента
переходят в жидкое состояние.
■
Фильтр / осушитель
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что
предотвращает засорение трубок системы.
Осушитель удаляет воду из системы.
■
Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает в
испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■
Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■
Вход / выход воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
Защитные устройства
Чиллер оснащен защитными устройствами трех типов:
1
Общие защитные устройства
Общие защитные устройства перекрывают все контуры и
останавливают чиллер. Соответственно, после срабаты-
вания одного из общих защитных устройств включение
чиллера необходимо производить вручную.
2
Защитные устройства контуров
Защитные устройства контуров перекрывают контуры,
которые они защищают. Соответственно, после срабаты-
вания одного из защитных устройств контуров включение
чиллера вручную производить не нужно.
Y15S
Y16S
B1P
Y14S
M1C
R3T
R5T
Y13S
R4T
S14PH
S1PH
Y11S
Y16S
R3T
R5T
R4T
S3T
8
9
A
A
A
B2P
1101156
4
3
2
7
4
3
1101156
27
12
13
Y15S
B1P
Y14S
S3T
M1C
Y13S
S14PH
S1PH
Y11S
B2P
12
13
EUWA40~60
EUWA80~120
1
Испаритель
8
Стандарт: Предохранительный клапан (29 бар)
2
Конденсатор
9
Двойной запорный вентиль: Предохранительный клапан (29 бар)
3
Выход воды
10
Регулирующий вентиль
4
Подвод воды
11
Смотровое стекло
5
Осушитель
12
Запорный вентиль на всасывании (в комплект поставки не входит)
6
Заправочный клапан
13
Сетчатый фильтр
7
Запорный вентиль в контуре жидкого хладагента
A
Стандарт (Смотрите 8) или Двойной запорный вентиль (Смотрите 9)
