EUWA(*)40~120MZ
Моноблочные чиллеры с воздушным охлаждением
4PW13157-1A
Инструкция по эксплуатации
6
12 Напряжение электропитания
Проверьте напряжение электропитания в местном распре-
делительном щитке. Оно должно соответствовать
значению, указанному на имеющейся на блоке
идентификационной табличке.
13 Трубопроводы в системе циркуляции воды
Проверьте систему циркуляции воды и циркуляционные
насосы.
Проверьте соединение реле протока.
Подача воды
Заполните систему циркуляции воды с учетом минимального
объема воды, необходимого для данной модели чиллера. См.
инструкцию по монтажу.
Убедитесь в том, что качество воды соответствует показа-
телям, приведенным в инструкции по монтажу.
Осуществите выпуск воздуха в верхних точках системы
циркуляции воды, проверьте работу циркуляционного насоса и
реле протока.
Подключение к сети электропитания и подогрев
картера
Чтобы включить нагреватель картера, необходимо выполнить
следующие действия:
1 Включите размыкатель цепи на местном распредели-
тельном щитке. Убедитесь при этом, что чиллер выключен.
2 Нагреватель картера включится автоматически.
3 С помощью вольтметра проверьте напряжение питания на
клеммах L1, L2, L3. Оно должно соответствовать значению,
указанному на имеющейся на блоке идентификационной
табличке. Если показания вольтметра выходят за пределы
указанных в технических характеристиках допустимых
значений, проверьте правильность электрических соеди-
нений и в случае необходимости замените кабели питания.
4 Проверьте светодиоды на устройствах защиты от пере-
фазировки. Если они светятся, последовательность фаз
правильна. Если светодиоды не светится, выключите
размыкатель цепи и вызовите аттестованного электрика
для перемены последовательности фаз.
5 Проверьте, греются ли нагреватели картера.
Спустя 8 часов чиллер будет готов к работе.
Общие рекомендации
Перед включением чиллера примите к сведению следующие
рекомендации:
1 После завершения всех монтажных и установочных опера-
ций закройте все передние панели агрегата.
2 Открывать крышки электрических щитков разрешается
только аттестованному электрику и только для проведения
технического обслуживания.
3 В целях предотвращения замерзания воды в испарителе и
повреждения жидкокристаллического дисплея цифрового
пульта управления не выключайте питание чиллера
в зимний период.
Управление работой чиллера
Чиллеры серии EUWA(*)40~120 комплектуются цифровым
пультом управления, позволяющим легко и удобно задавать
параметры работы агрегата, осуществлять его эксплуатацию и
обслуживание.
Эта часть инструкции имеет модульную структуру, где каждый
модуль посвящен конкретной операции. За исключением
первого раздела, в котором дается краткое описание самого
пульта управления, каждый раздел и подраздел этой части
посвящен отдельной операции, которую Вы можете выполнить
в ходе эксплуатации чиллера.
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления состоит из буквенно-цифрового
дисплея, маркированных кнопок-клавиш и нескольких
светодиодов.

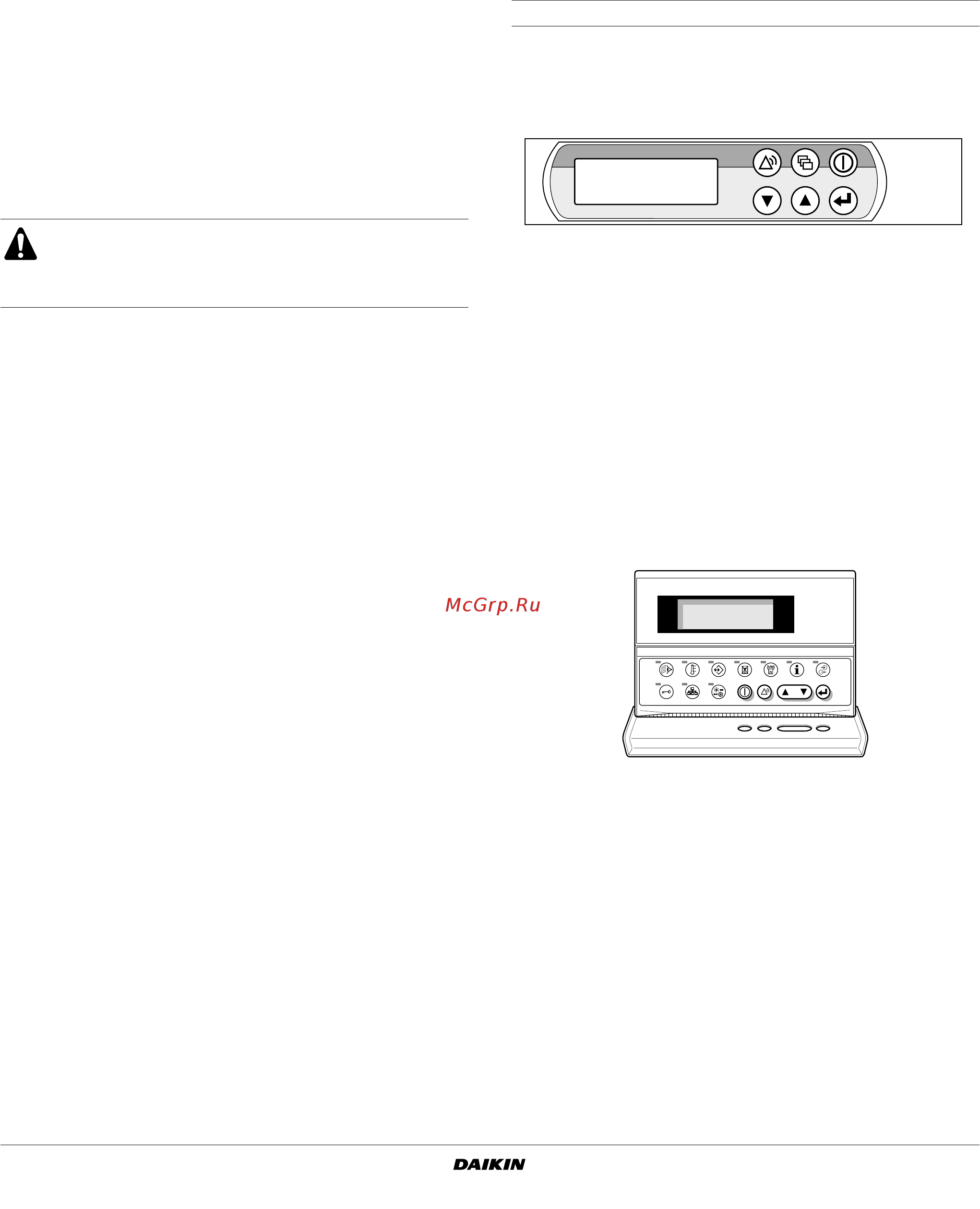

■ Встроенный цифровой пульт управления
Рисунок - Встроенный цифровой пульт управления
■ Цифровой пульт дистанционного управления (постав-
ляется по отдельному заказу)
Рисунок - Цифровой пульт дистанционного управления
Перед запуском компрессора после длительного
простоя системы во избежание его поломки
необходимо включить нагреватель картера не менее,
чем на 8 часов.
f
клавиша входа в главное меню.
o
клавиша запуска и выключения чиллера.
p
клавиша входа в меню защитных устройств и сброса
индикации аварии.
g
h
клавиши для прокрутки страниц меню на экране
(в случае, если отображаются символы W, X или C), а
также для увеличения (уменьшения) установочного
значения.
q
клавиша подтверждения выбранного режима или
установочного значения.
o
клавиша запуска и выключения чиллера.
p
клавиша входа в меню защитных устройств и сброса
индикации аварии.
k
клавиша для навигации по страницам меню на
экране (в случае, если отображаются символы W, X
или C), а также для увеличения (уменьшения)
установочного значения.
q
клавиша подтверждения выбранного режима или
установочного значения.
u
клавиша входа в меню состояния.
s
клавиша входа в меню установочных значений.
z
клавиша входа в меню установок пользователя.
e
клавиша входа в меню таймеров.
