Показания трехцветного индикатора состояния
Состояние индикатора Описание режима
Красные короткие вспышки Система в режиме охраны
Красным светится Система готовится к автопостановке на охрану
Оранжевая вспышка Подтверждение нажатия кнопки «Valet»
Зеленые вспышки Подтверждение кол-ва прописанных радиометок
(при включ. зажигания)
Красная вспышка Подтверждение прописанного мобильного устройства
(при включ. зажигания)
Красным и зеленым мигает Подтверждение ввода ПИН-кода
Погашен Система снята с охраны
Проверка количества прописанных в систему
радиометок/мобильного устройства
Проверить количество радиометок и наличие записанного мобильного устройства можно по
количеству зелёных вспышек и красной вспышке статусного индикатора состояния кнопки LED.
При каждом включении зажигания в режиме «снято с охраны» статусный индикатор LED коли-
чеством первых зелёных вспышек отображает запрограммированные в память радиометки, по-
следующая красная вспышка - наличие прописанного мобильного устройства. Также проверить
количество прописанных радиометок и наличие мобильного устройства в систему можно, сняв и
одев обратно клемму аккумулятора. При этом система количеством звуков сирены с интервалом
менее секунды оповестит о наличии прописанных радиометок, через паузу в две секунды опове-
стит о наличии мобильного устройства.

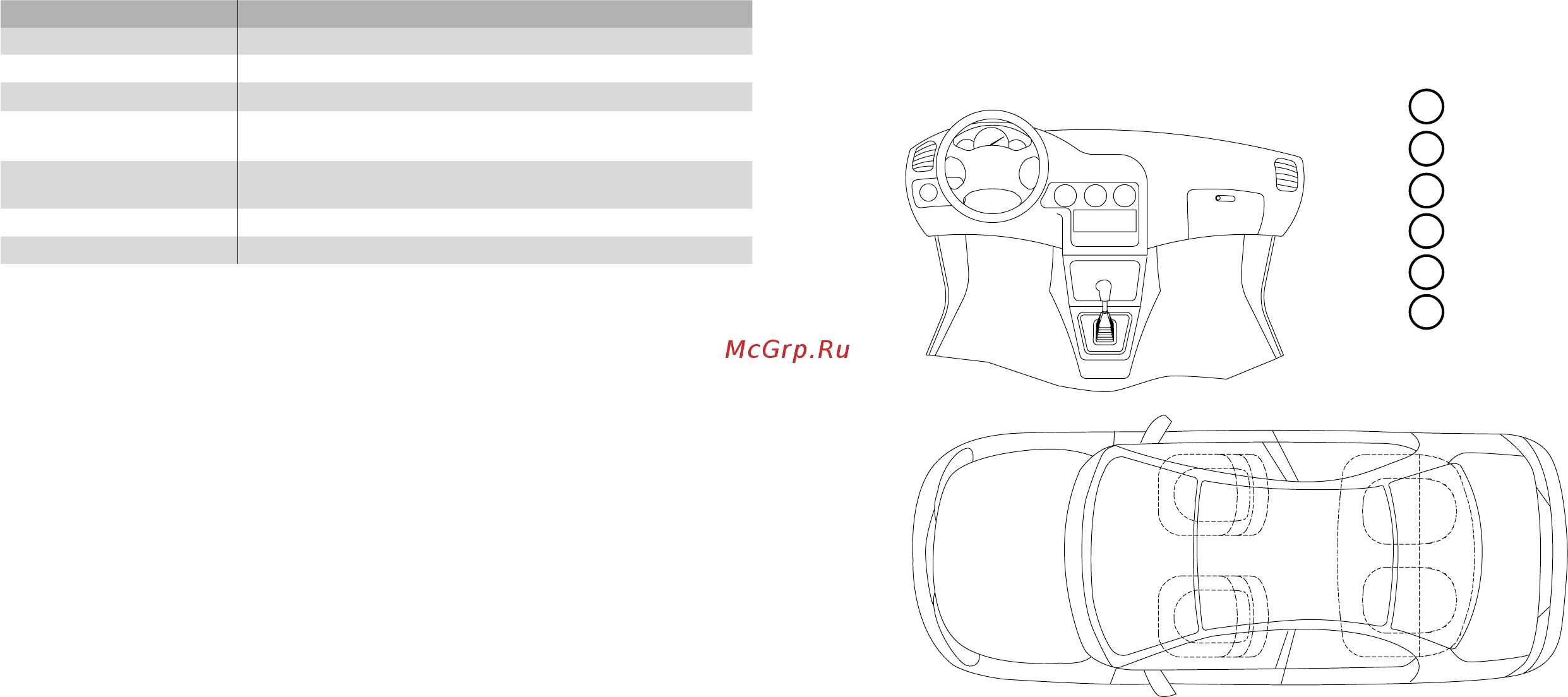

Расположение блоков системы
Попросите специалиста, выполнявшего монтаж вашей системы, отметить на схеме расположение
блоков системы. Данная информация может понадобиться для удобства диагностики в случае вы-
хода системы из строя.
Базовый блок
Кнопка «VALET»
Реле блокировки
LED-индикатор
Модуль автозапуска
GPS-приемник
1
2
3
4
5
6
