Evolis Zenius [10/63] Извлечение готовых карт
![Evolis Zenius [10/63] Извлечение готовых карт](/views2/1483991/page10/bga.png)
ä

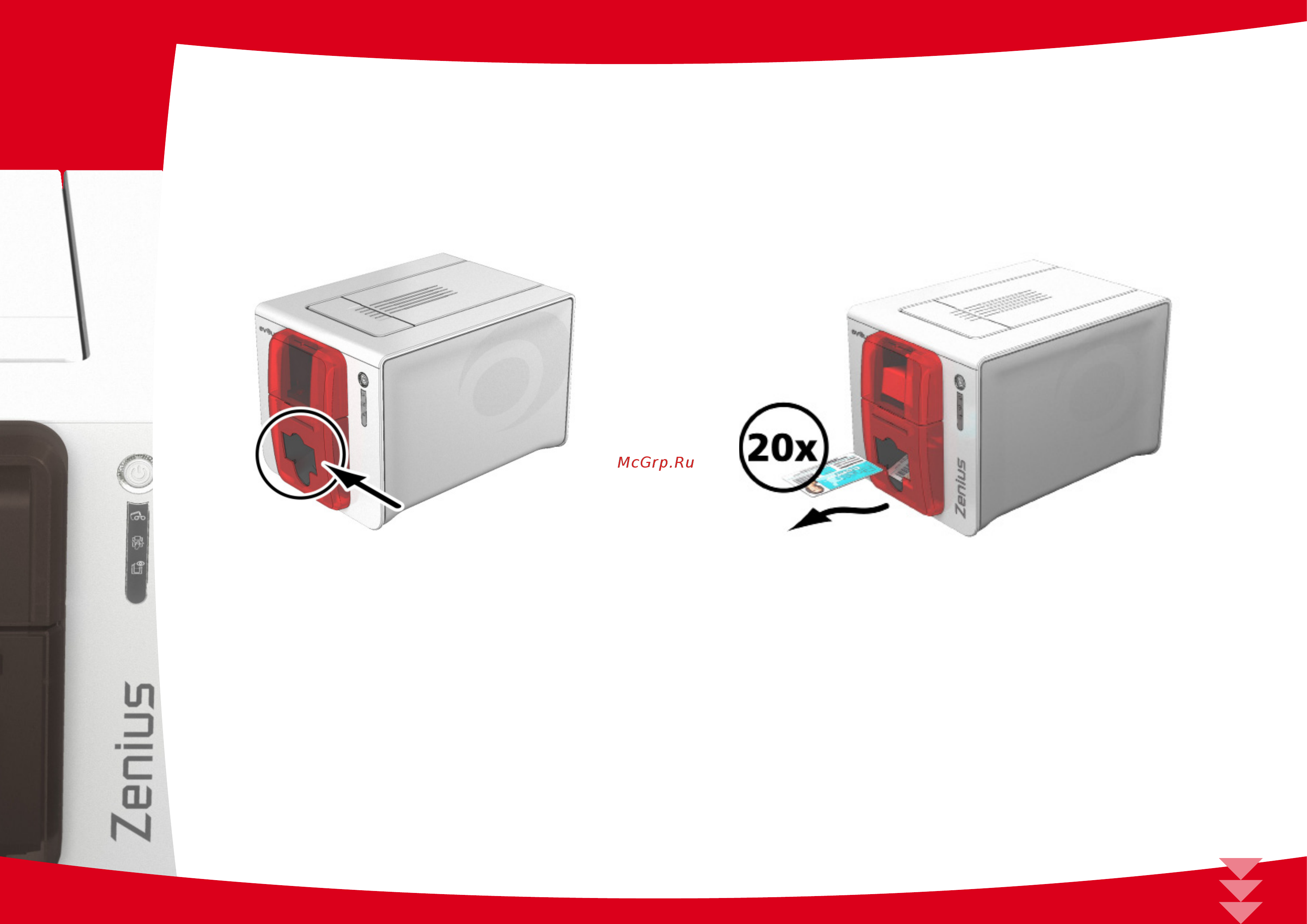

Извлечение готовых карт
Как только печатный цикл завершен, карта подается в лоток, расположенный под устройством загрузки карт. Этот лоток
предназначен для приема отпечатанных и (или) закодированных карт. Емкость приемного лотка - максимум 20 карт толщиной
по 0,76 мм.
ä
Регулировка толщины карт
Принтер оснащен системой ручного регулирования толщины карт, доступ к которому обеспечивается изнутри блока печати,
когда крышка открыта. Принтер работает с картами толщиной от 0,25 до 1 мм. Изготовителем установлена толщина карт 0,76 мм.
10
