8

3 Устройство и работа прибора

3.1 Устройство прибора

Прибор содержит следующие аппаратные устройства:

- устройство ввода информации (многоканальный аналого-цифровой преобразователь);

- управляющее устройство (микроконтроллер, ПЗУ с программой, энергонезависимое за-

поминающее устройство, в котором сохраняются параметры регулятора при отключенном

напряжении питания);

- устройства формирования выходных дискретных сигналов (транзисторные ключи с от-

крытым коллектором с оптронной развязкой);

- устройства ввода входных дискретных сигналов (с оптронной развязкой);

- пульт управления с индикаторами режимов работы регулятора и состояния выходных сиг-

налов;

- формирователь сигналов интерфейса RS-485 (мод. МЕТАКОН-613-Т-ТСХ-1);

- блок питания.

Все элементы прибора расположены на трех печатных платах. Корпус рассчитан на щито-

вой утопленный монтаж на вертикальной плоскости. На передней панели прибора размещены

органы индикации и управления (пульт управления), на задней размещены электрические соеди-

нители для подключения внешних соединений.

3.2. Органы индикации и управления

Передняя панель прибора МЕТАКОН-613 представлена на рисунке 3.1:

1

2

5 6

16

15

14

13

3

4

10

1

1

1

2

17

8

7

9

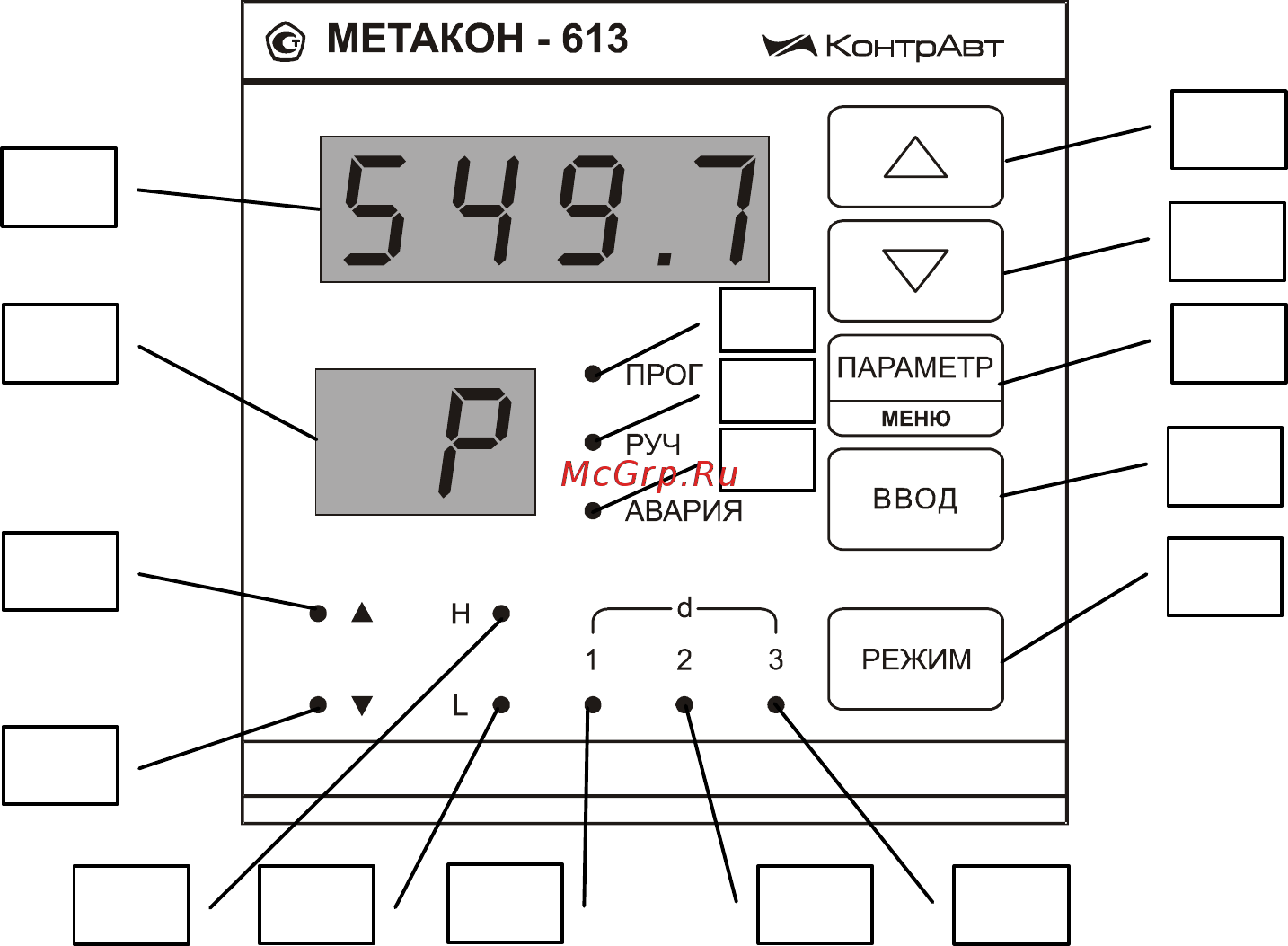

Рисунок 3.1 – Передняя панель прибора МЕТАКОН-613
