10

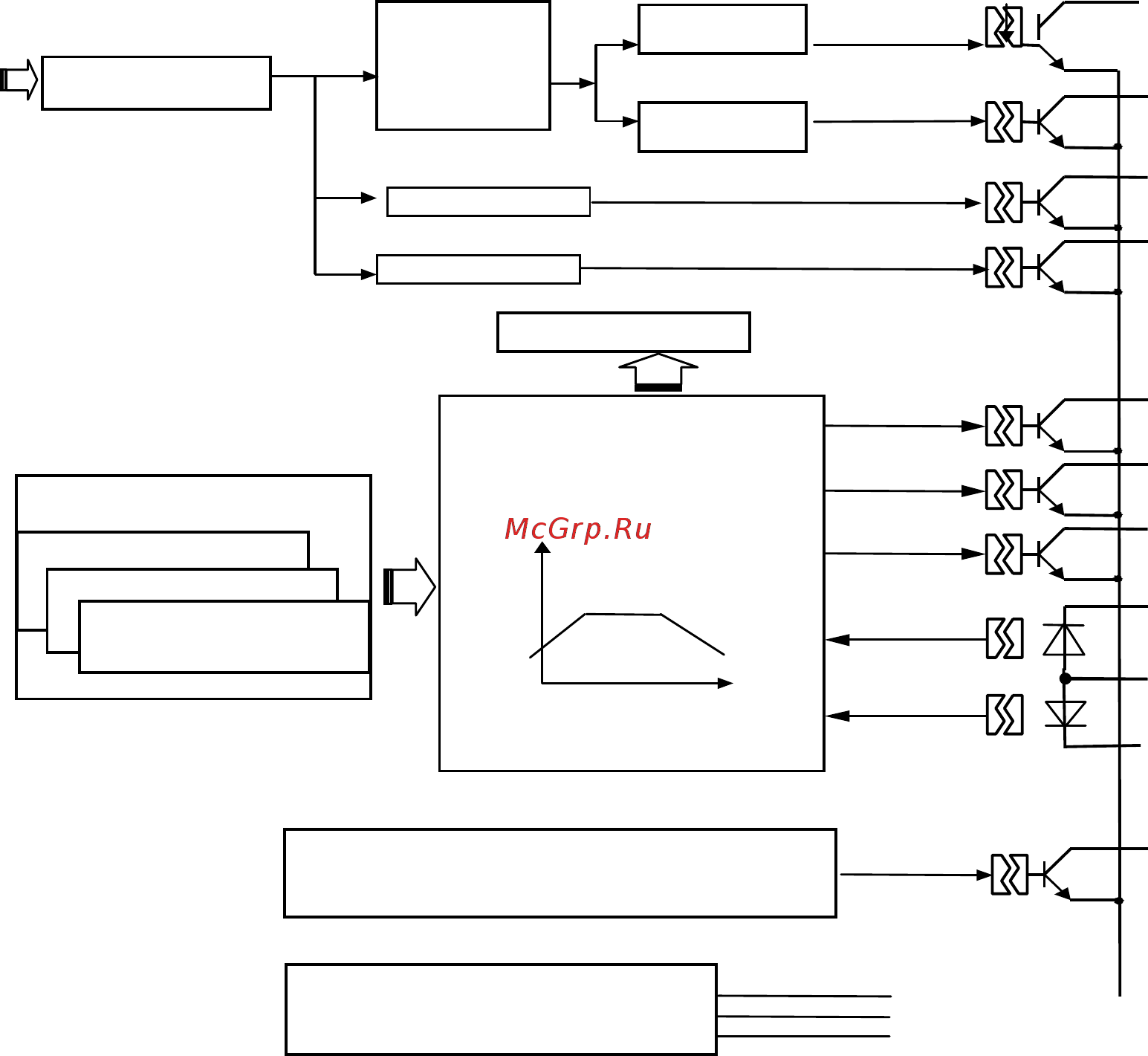

Рисунок 3.2 – Функциональная схема прибора
В процессе исполнения программы блок программного управления также управляет дис-
кретными выходами d
1
,d
2
,d
3
. Состояние дискретных выходов независимо программируется для
каждого шага программы. Дискретные выходы обеспечивают управление внешними исполни-
тельными или сигнализирующими устройствами синхронно с прохождением участков програм-
мы.
Дискретные входы пуск и пауза используются для запуска, останова и дальнейшего про-
должения исполнения программы внешними ключевыми элементами.
В процессе работы в приборе могут возникнуть различные аварийные ситуации (см. п.
3.5.3). Для сигнализации аварийных ситуаций предназначен выход АВАРИЯ.
Приборы (мод. 613-Т-ТСХ-1) поддерживают интерфейс RS-485, гальванически изолиро-
ванный от других цепей прибора.
3.4.1 Преобразование входного сигнала
Измеренные значения температуры усредняются цифровым фильтром низких частот. Циф-
ровая фильтрация используется для подавления колебаний показаний прибора в условиях силь-
ных электромагнитных помех, поступающих на измерительный вход. Постоянная времени циф-
рового фильтра задается при подготовке прибора к работе (см. п. 5.2.3).
Внешнее + 24 В
СИГНАЛИЗАЦИЯ
АВАРИЙНЫХ СИТУАЦИЙ
Выход
АВАРИЯ
Интерфейс
RS
-
485
(
Гальванически развязан от
остальной части схемы)
A
B
GND
Измерительный
ВХОД
Выход
ПИД
регулятор
Выход
Выход
H
Выход
L
ШИМ
ШИМ
Уставка
ПИД
Дискр. выход d1
Вход ПУСК
Блок программного
управления
Программа 9
…
Программа 0
Память программ
Компаратор Н
Компаратор
L
Вход ПАУЗА
Дискр. выход d2
Дискр. выход d3
