Инструкция по эксплуатации
3
EWWP045~065KAW1M + ECB1~3MUW
Моноблочные чиллеры с водяным охлаждением
4PW30041-1
Назначение основных элементов

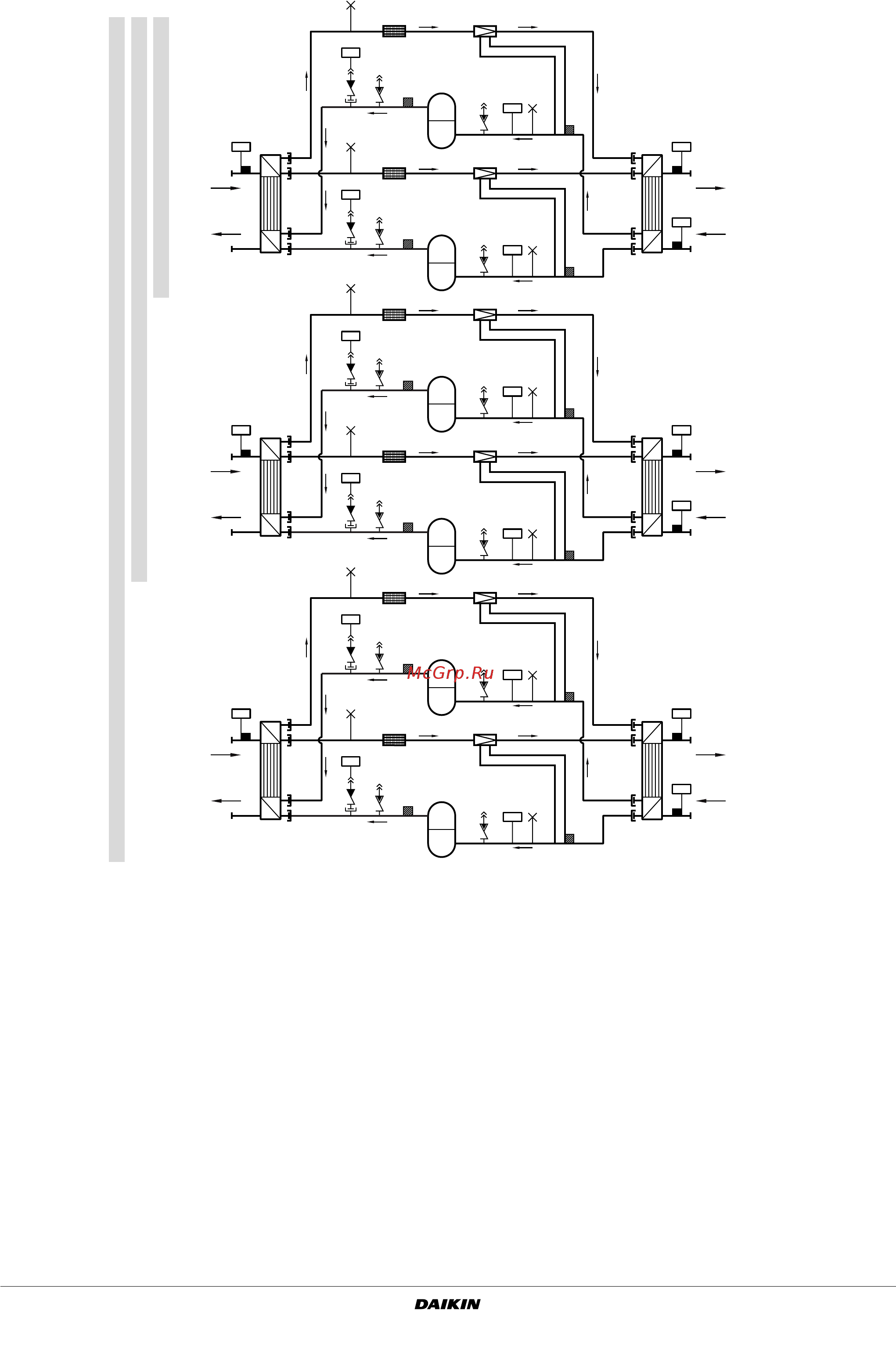

Рисунок -
Функциональная схема чиллера
По мере циркуляции хладагента по контуру блока его состояние
изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■
Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая
циркуляцию хладагента в холодильном контуре.
Компрессор сжимает поступающие из испарителя пары
хладагента до давления, при котором они в конденсаторе
свободно превращаются в жидкость.
■
Конденсатор
Конденсатор предназначен для изменения состояния
хладагента из газообразного в жидкое. Тепло, приобре-
тенное газообразным хладагентом в испарителе, отводится
через конденсатор, при этом пары хладагента переходят
в жидкое состояние.
■
Фильтр
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что пред-
отвращает засорение трубок системы.
■
Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■
Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■
Соединения входа/выхода воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
S4LP
S1HP
S5LP
S2HP
R3T
R4TR5T
Q2D
Q1D
HP
LP
HP
LP
M2C
M1C
S4LP
S1HP
S5LP
S2HP
R3T
R4TR5T
Q2D
Q1D
HP
LP
HP
LP
M2C
M1C
S4LP
S1HP
S5LP
S2HP
R3T
R4TR5T
Q2D
Q1D
HP
LP
HP
LP
M2C
M1C
52~72Hp
32~48Hp
16~24Hp
Конденсатор
Фильтр
Подвод
воды
Выход
воды
Подвод
воды
Выход
воды
Испаритель
Фильтр
Компрессор
Компрессор
