EWWP045~065KAW1M + ECB1~3MUW
Моноблочные чиллеры с водяным охлаждением
4PW30041-1
Инструкция по эксплуатации
6
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления состоит из числового дисплея,
четырех маркированных клавиш и четырех светодиодов,
которые отображают дополнительную информацию.

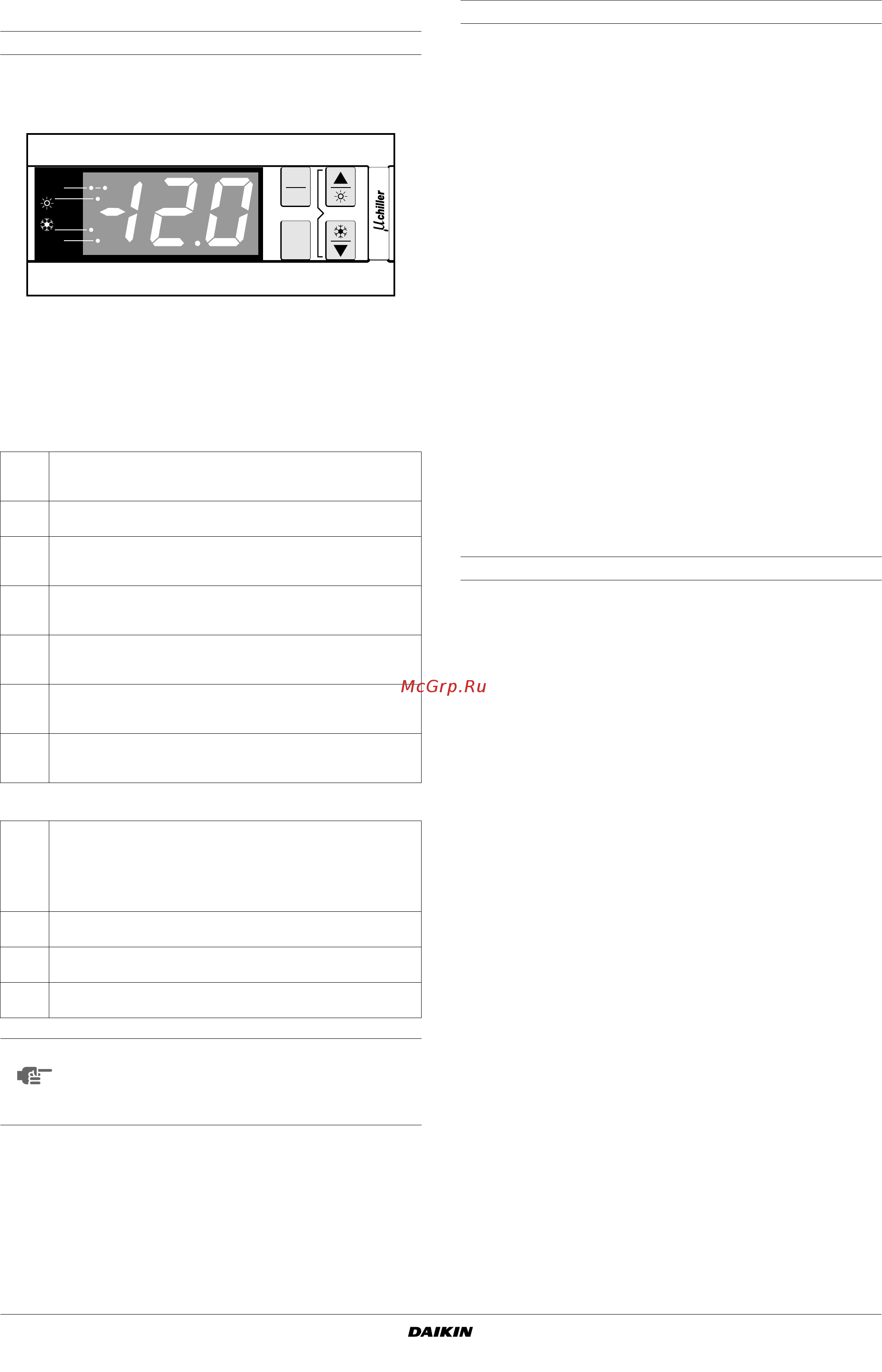

Рисунок : Цифровой пульт управления
На пульте управления имеются следующие клавиши:
Каждая клавиша, за исключением нижней левой, сочетает
в себе две функции: E / O, A / Y и I / Z. Функция,
выполняемая при нажатии пользователем одной из этих
клавиш, зависит от состояния пульта и чиллера в данный
момент.
На пульте управления имеются следующие светодиоды:
Рабочие параметры и параметры пользователя
Цифровой пульт управления позволяет изменять рабочие
параметры и параметры пользователя. К рабочим параметрам
приходится часто обращаться в повседневном использовании
чиллера — например, когда нужно изменить установочное
значение температуры или посмотреть текущие эксплуата-
ционные настройки. В отличие от рабочих параметров,
параметры пользователя открывают доступ к дополнительным
возможностям, таким как корректировка временных задержек
и отключение звукового сигнала.
Каждый параметр определяется кодом и значением. Например,
параметр, используемый для выбора локального или
дистанционного управления включением/выключением, имеет
код h7 и значение 1 или 0.
Работа с чиллерами серии 16~24Hp
В этом разделе освещается повседневная эксплуатация
чиллеров серии 16~24Hp. Прочитав его, Вы научитесь
выполнять такие стандартные операции, как:
■ «Включение чиллера» на странице 6 и «Выключение
чиллера» на странице 7,
■ «Регулировка установочного значения температуры
охлаждения» на странице 7 и «Регулировка установочных
значений температуры» на странице 7,
■ «Просмотр информации о работе чиллера» на странице 8,
■ «Сброс индикации аварии» на странице 8,
■ «Сброс предупреждений» на странице 8.
Включение чиллера
Чтобы включить чиллер, необходимо выполнить следующие
действия:
1 Если параметру включения/выключения с цифрового входа
h7 присвоено значение 0 (=Нет), нажмите клавишу I и
удерживайте ее в нажатом положении около 5 секунд,
чтобы включить чиллер в режиме охлаждения (темпера-
тура воды контролируется на входе в испаритель), либо
нажмите клавишу Y и удерживайте ее в нажатом
положении около 5 секунд, чтобы включить чиллер
в режиме нагрева (температура воды контролируется на
входе в конденсатор).
Если параметру включения/выключения с цифрового входа
h7 присвоено значение 1 (=Да), Вы также можете включить
чиллер с помощью дистанционного выключателя
(устанавливается потребителем).
В том и другом случае начнется цикл инициализации и
начнет мигать светодиод T. В зависимости от выбранного
режима (охлаждение или нагрев) загорится светодиод I
или Y. После того, как все таймеры дойдут до нуля,
чиллер запустится и светодиод T начнет гореть
постоянно. Числовой дисплей в режиме охлаждения
отображает температуру воды на входе в испаритель,
а в режиме нагрева — температуру воды на входе
в конденсатор.
2 При первом включении чиллера, а также при включении
после длительного простоя, рекомендуется провести
проверку по следующему контрольному перечню.
Повышенный шум и избыточная вибрация
Убедитесь в том, что агрегат не издает повышенный шум и
избыточную вибрацию: проверьте крепления и сеть трубо-
проводов. Повышенный шум компрессора также может
быть вызван избытком заправленного хладагента.
E
эта клавиша используется для входа в список задаваемых
пользователем параметров, для подтверждения изменения
параметров и для возврата в обычный рабочий режим.
O
эта клавиша используется для выключения звукового
сигнала в случае аварии.
A
эта клавиша используется для прокрутки списка рабочих
параметров или параметров пользователя, а также для
увеличения выбранного значения.
Y
эта клавиша используется для включения чиллера в режиме
нагрева или для его выключения, если режим нагрева уже
включен.
R
эта клавиша используется для входа в список рабочих
параметров или для переключения между кодом и
значением параметра.
I
эта клавиша используется для включения чиллера в режиме
охлаждения или для его выключения, если режим
охлаждения уже включен.
Z
эта клавиша используется для прокрутки списка рабочих
параметров или параметров пользователя, а также для
уменьшения выбранного значения.
T
эти светодиоды отражают состояние компрессора 1 (левый
диод) и компрессора 2 (правый диод). Светодиоды T не
горят, когда компрессор не работает, мигают, когда
компрессор не может запуститься несмотря на поступивший
запрос на включение (например, когда срабатывает таймер),
и горят постоянно, когда компрессор работает.
Y
этот светодиод указывает на работу агрегата в режиме
нагрева.
I
этот светодиод указывает на работу агрегата в режиме
охлаждения.
U
этот светодиод указывает на то, что показания числового
дисплея необходимо умножить на 100.
ПРИМЕЧАНИЕ
То чность показаний температуры: ±1°C.
При попадании на дисплей прямых солнечных
лучей разборчивость отображаемой на нем
информации несколько снижается.
comp
x
100
clear
PRG
mute
SEL
