Daikin EWWP065KAW1M [12/28] Annex i
![Daikin EWWP065KAW1M [12/28] Annex i](/views2/1484304/page12/bgc.png)
Packaged water-cooled water chillers
Annex I
EWWP045~065KAW1M + ECB1~3MUW
Installation manual
4PW30040-1C
ПРИЛОЖЕНИЕ I

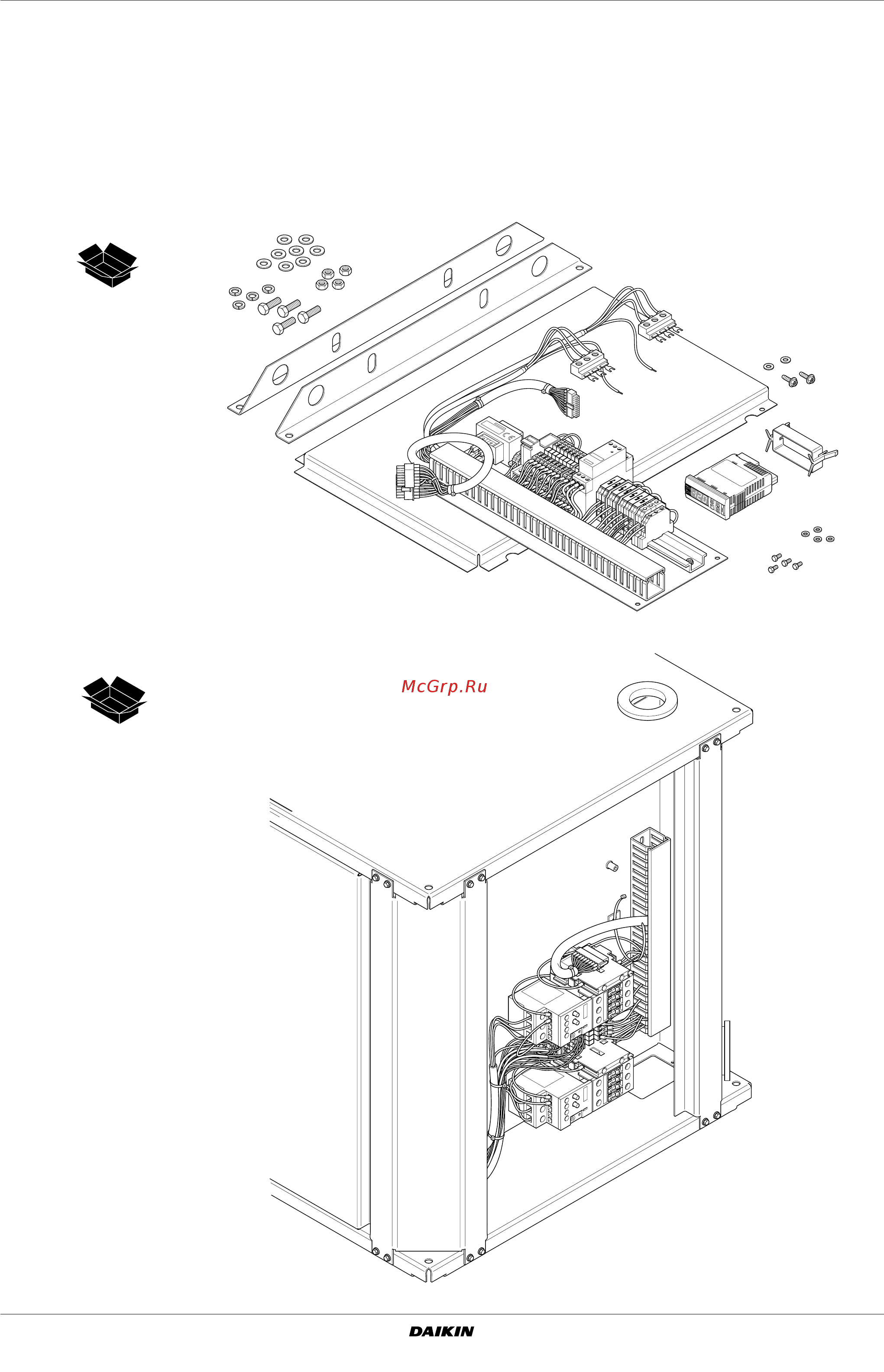

Установка блока управления
1
2
