EWWD120~540MBYNN
Моноблочные чиллеры с водяным охлаждением
4PW22684-1D
Инструкция по монтажу
7

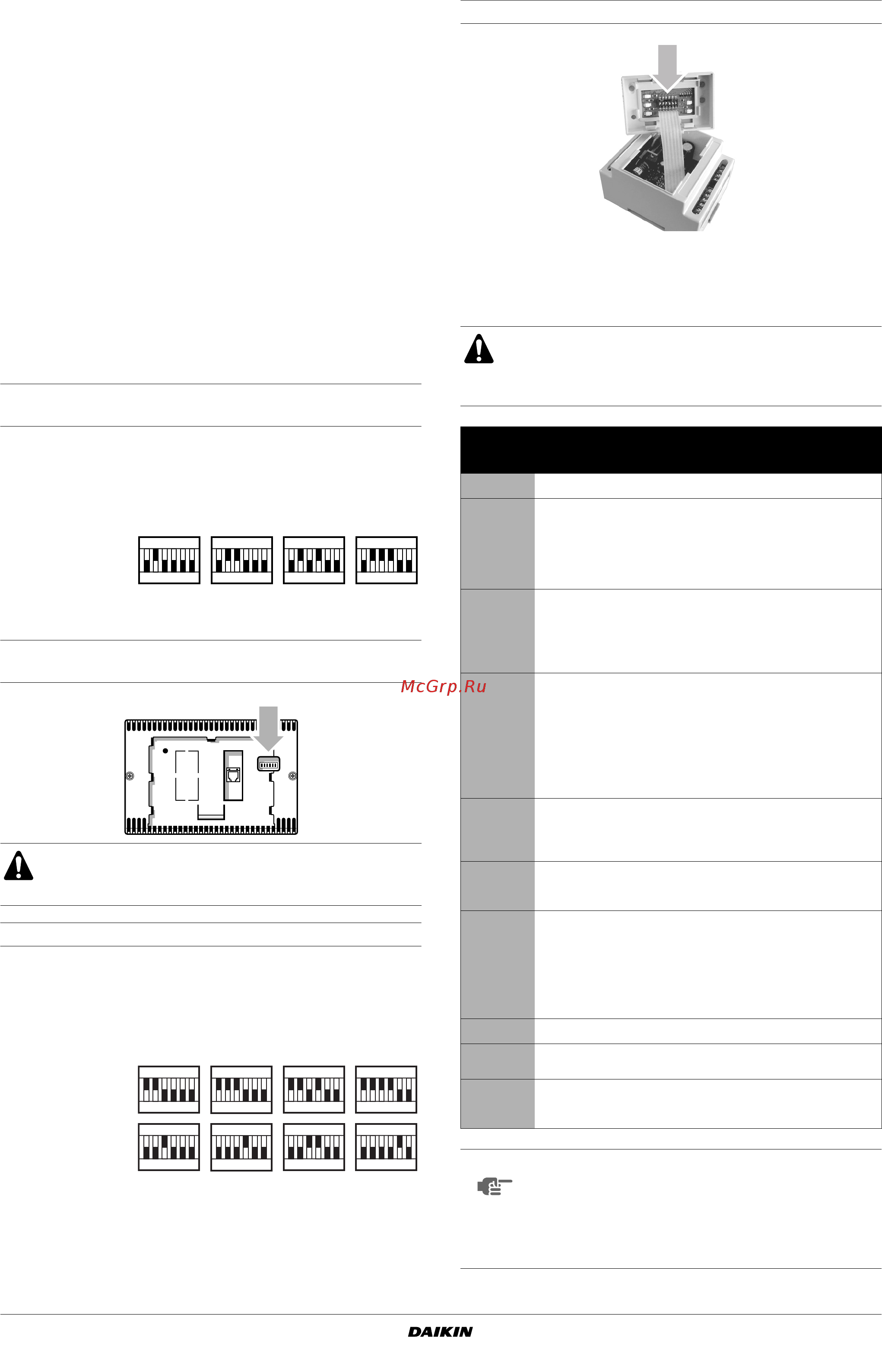

Кабель для подключения цифрового пульта
дистанционного управления
См. раздел инструкции по эксплуатации, посвященный
цифровому пульту дистанционного управления.
1 Если Вы предпочитаете управлять работой чиллера на
расстоянии, к его печатной плате можно подключить
цифровой пульт дистанционного управления — делается это
с помощью шестижильного кабеля и разъема, располо-
женного в задней части пульта. Максимально допустимая
длина кабеля составляет 600 метров (для моделей
EWWD120~280) или 300 метров (для моделей
EWWD360~540). Характеристики кабеля: шестижильный
телефонный кабель с максимальным кабельным
сопротивлением 0,1 Ω/м.
2 Для управления чиллерами, работающими в системе DICN,
цифровые пульты дистанционного управления могут
устанавливаться удаленно на расстоянии до 50 метров от
агрегатов, а подключение может осуществляться
с помощью шестижильного телефонного кабеля, имеющего
сопротивление не выше 0,1 Ω/м.
Установка адреса на цифровом пульте дистанционного
управления
При использовании цифрового пульта дистанционного управле-
ния необходимо с помощью DIP-переключателей установить его
адрес в соответствии с приведенной ниже схемой:
Где находятся DIP-переключатели цифрового пульта
дистанционного управления
Установка адресов на приводах EEV
При использовании приводов EEV необходимо с помощью DIP-
переключателей установить адреса в соответствии с
приведённой ниже схемой:
Где находятся DIP-переключатели приводов EEV
Предпусковые операции
Главный
Под-
чиненный 1
Под-
чиненный 2
Под-
чиненный 3
Адрес цифрового
пульта дистанцион-
ного управления
Любой чиллер может быть главным, подчиненным 1, подчиненным 2,
подчиненным 3...
Во избежание повреждения жидкокристаллического
дисплея пульта управления в зимнее время, не
отключайте пульт от сети питания.
Главный
Подчи-
ненный 1
Подчи-
ненный 2
Подчи-
ненный 3
привод EEV 1
привод EEV 2
Любой чиллер может быть главным, подчиненным 1, подчиненным 2,
подчиненным 3...
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
Чиллер нельзя включать даже на короткое время до
тех пор, пока не будут выполнены все действия,
перечисленные в приведенной ниже таблице пред-
пусковых проверочных операций.
отметьте
✓ вы-
полнение
стандартные операции перед
запуском чиллера
■
1 Проверьте, нет ли внешних повреждений агрегата
■
2 Откройте все запорные вентили, помеченные красном
ярлыком: "OPEN THIS VALVE BEFORE OPERATION".
(Полностью откройте запорный вентиль в контуре
циркуляции жидкого хладагента, а также запорные
вентили на нагнетании и всасывании (если таковые
имеются).)
■
3 Установите предохранители, определитель утечки
тока на землю и основной выключатель.
Рекомендуемые предохранители: типа aM по стандарту
IEC 269-2.
Их параметры указаны в электрической схеме.
■
4 Подайте силовое электропитание с напряжением
в пределах ±10% от величины, указанной на паспортной
табличке.
Подача силового электропитания должна быть
организована так, чтобы была возможность подавать и
отключать силовое электропитание чиллера независимо
от электропитания других устройств и агрегатов.
Смотрите электрическую схему, контакты L1, L2 и L3.
■
5 Подайте воду в испаритель и проверьте, чтобы расход
воды находился в пределах, указанных в таблице
в разделе «Заправка водой, расход и качество воды» на
странице 5.
■
6 Необходимо полностью продуть трубопроводы. Также см.
раздел «Заправка водой, расход и качество воды» на
странице 5.
■
7 Подключите контакт(ы) насоса последовательно
контакту реле протока с тем, чтобы была исключена
возможность запуска блока при неработающих насосах
или недостаточном расходе воды.
В сети DICN каждый чиллер должен иметь собственное
реле протока, способное блокировать обслуживающий
данный чиллер насос.
■
8 Проверьте уровень масла в компрессоре.
■
9 Установите прилагаемый(е) к блоку комплект(ы)
фильтра перед входом воды в испаритель.
■
10 Проверьте правильность крепления всех датчиков
температуры воды к теплообменнику (см. также
наклейку, нанесенную на теплообменник).
ПРИМЕЧАНИЕ
■ Перед запуском внимательно прочтите
инструкцию по эксплуатации чиллера. Она
поможет Вам освоить управление чиллером и
операции с цифровым пультом управления.
■ После завершения предпусковых операций
закройте все крышки электрического щитка.
