Инструкция по монтажу и эксплуатации
8
FXFQ20~125M7V1B
Система кондиционирования VRV
4PW15109-1
Настройка индикации загрязнения фильтра
Пульты управления снабжены жидкокристаллическим
дисплеем, на который выводится знак загрязнения фильтра,
показывающий, что наступило время произвести его очистку.
Номер ВТОРОГО КОДА задается в соответствии с чистотой
воздуха в помещении. (На заводе номер ВТОРОГО КОДА
задается равным 01, что соответствует легкой степени
загрязнения фильтра.)
Загрязнение воздушного фильтра
При использовании беспроводного пульта дистанционного
управления необходимо задать адреса. Эта операция
описана в инструкции по монтажу пульта управления.
Управление с помощью двух пультов (два пульта
управления для одного внутреннего блока)
При использовании двух пультов управления один из них
должен быть определен как «ГЛАВНЫЙ», а другой — как
«ПОДЧИНЕННЫЙ».
ЗАДАНИЕ ГЛАВНОГО/ПОДЧИНЕННОГО ПУЛЬТА
1. Вставьте плоскую отвертку в прорезь между верхней и нижней
частями пульта дистанционного управления и, действуя из двух
положений, приподнимите верхнюю часть. (Смотрите рисунок 17)
(Печатная плата находится в верхней части пульта.)
2. Поставьте переключатель на плате одного из пультов
в положение «S» («ПОДЧИНЕННЫЙ»). (Смотрите рисунок 20)
(Переключатель другого пульта следует оставить в поло-
жении «М», то есть «ГЛАВНЫЙ».)
Компьютерное управление (принудительное
выключение и включение/выключение)
1. Номиналы кабелей и их подключение
•Подключите внешнюю управляющую линию к контактам Т1
и Т2 на клеммной колодке (соедините пульт управления и
управляющую линию).
См. рисунок 19
2. Принцип действия
Приведенная ниже таблица поясняет термины
«принудительное выключение» и «включение/выключение»
в зависимости от состояния входа А.
3. Задание режимов принудительного выключения и
включения/выключения
Включите питание и выберите режим с помощью пульта
дистанционного управления.
Переведите пульт управления в режим настройки.
Подробности этой операции описаны в соответствующем
разделе прилагаемой к пульту инструкции.
•В режиме настройки выберите режим № 12, затем
присвойте номеру первого кода (выключатель) значение
«1». Затем присвойте номеру второго кода (положение)
значение 01 (принудительное выключение) или 02
(включение/выключение). (заводская установка -
принудительное выключение) (Смотрите рисунок 22)
Централизованное управление
При централизованном управлении необходимо задать
групповой номер. Подробности этой операции описаны
в инструкции, прилагаемой к пульту центрального управле-
ния (он поставляется по дополнительному заказу).
Монтаж декоративной панели
См. прилагаемую к декоративной панели инструкцию по монтажу.
После того, как декоративная панель будет установлена,
убедитесь в том, что между ней и корпусом блока отсутствует
зазор. В противном случае через зазор может проникать воздух
и конденсироваться влага.
Пробный запуск
Смотрите инструкцию по монтажу наружного блока.
При возникновении сбоя лампа индикации работы на
пульте дистанционного управления начнет мигать. Чтобы
выяснить причину сбоя, посмотрите код неисправности,
отображаемый на жидкокристаллическом дисплее пульта
управления. Список неисправностей и соответствующих им
кодов приведен на наклейке с предупреждениями по
поводу обслуживания на внутреннем блоке кондиционера.
Установка
Время до следующей
индикации
загрязнения фильтра
№ режима
№ первого
кода
№ второго
кода
Слабая ±2500 часов 10 (20) 0 01
Сильная ±1250 часов 10 (20) 0 02
1 Печатная плата пульта управления
2 Заводская установка
3 Положение переключателя необходимо изменить только на
одном пульте
Характеристики
кабелей
Экранированный кабель с виниловой оболочкой
(двухжильный)
Сечение
0,75-1,25 мм
2
Длина Макс. 100 м
Внешний контакт
Контакт должен выдерживать минимальную
нагрузку 15 В пост. тока, 10 мА
1 Вход А
Принудительное выключение включение/выключение
При входном сигнале «ВКЛ»
работа прекращается
входной сигнал ВЫКЛ ВКЛ:
блок запускается (управление
с пульта дистанционного
управления невозможно)
При входном сигнале «ВЫКЛ»
работа возможна
входной сигнал ВКЛ ВЫКЛ:
делает возможным выключение
блока (с пульта дистанционного
управления)
1 № второго кода
2 № режима
3 № первого кода
4 Режим настройки

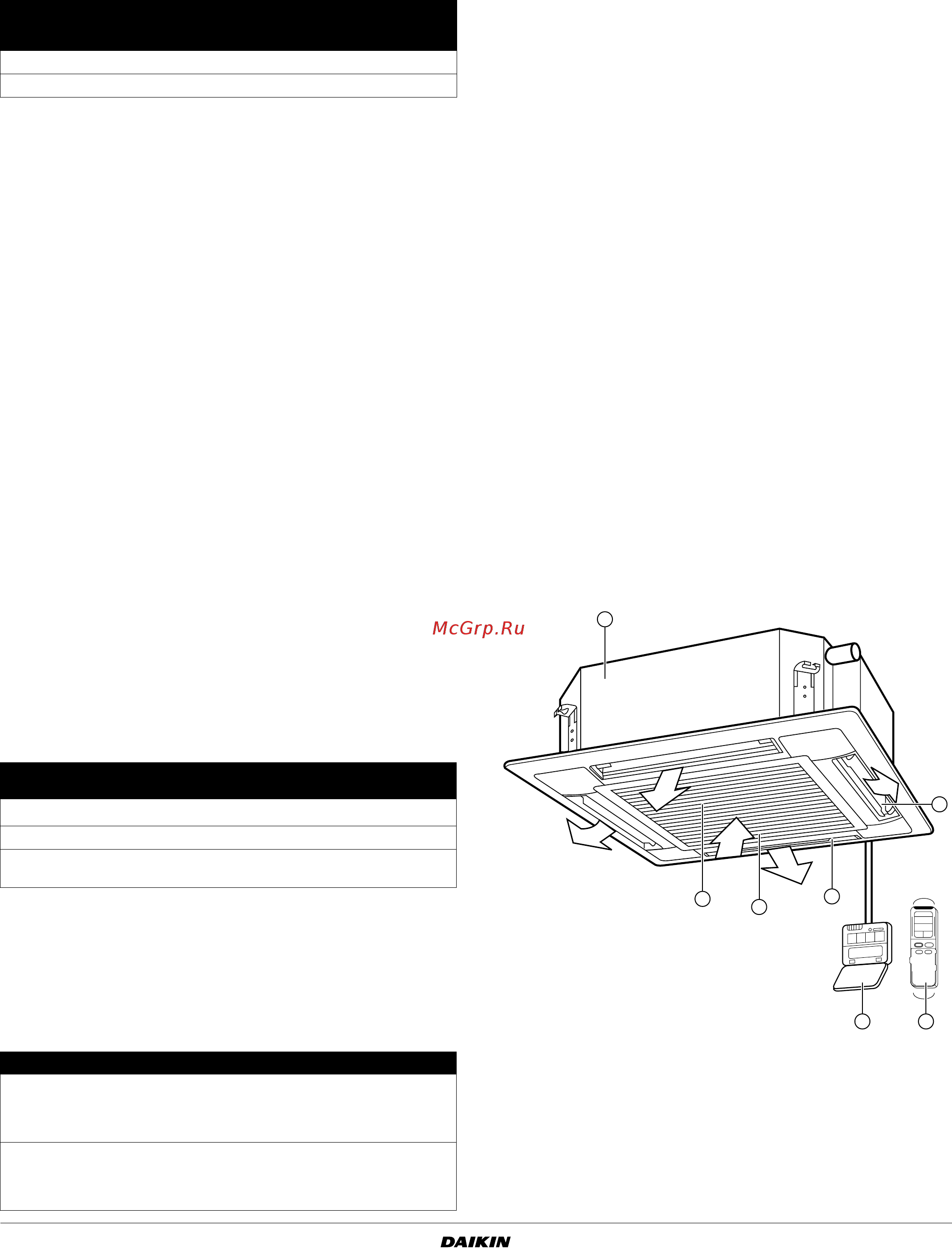

1 Дренажный насос (встроенный) удаляет воду из внутреннего
блока при работе в режиме охлаждения
2 Направляющая воздушная заслонка (в отверстии для
выпуска воздуха)
3 Отверстие для выпуска воздуха
4 Пульт дистанционного управления
5 Воздухозаборная решетка
6 Воздушный фильтр (под воздухозаборной решеткой )
1
2
4 4
3
5
6
