FXFQ20~125M7V1B
Система кондиционирования VRV
4PW15109-1
Инструкция по монтажу и эксплуатации
9
Те хническое обслуживание
ВНИМАНИЕ!
■ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОНДИЦИОНЕРА МОЖЕТ
ПРОВОДИТЬ ТОЛЬКО КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.
■ ПЕРЕД ТЕМ, КАК ОТКРЫТЬ ДОСТУП К ЭЛЕКТРИЧЕСКИМ
КОНТАКТАМ, НЕОБХОДИМО ОБЕСТОЧИТЬ ВСЕ СИЛОВЫЕ
ЛИНИИ.
■ ДЛЯ ОЧИСТКИ ВОЗДУШНЫХ ФИЛЬТРОВ И ВНЕШНИХ
ПАНЕЛЕЙ НЕ ИСПОЛЬЗУЙТЕ ВОЗДУХ И ВОДУ ТЕПЛЕЕ 50°C.
■
ПЕРЕД ОЧИСТКОЙ ТЕПЛООБМЕННИКА НЕ ЗАБУДЬТЕ
СНЯТЬ ЭЛЕКТРИЧЕСКИЙ ЩИТОК, ДВИГАТЕЛЬ ВЕНТИЛЯ-
ТОРА И ДРЕНАЖНЫЙ НАСОС. ЭТИ ДЕТАЛИ МОГУТ
ПЕРЕГОРЕТЬ, ЕСЛИ ВОДА ИЛИ МОЮЩИЕ СРЕДСТВА
ПОПАДУТ НА ИЗОЛЯЦИЮ И ПОВРЕДЯТ ЕЕ.
ОЧИСТКА ВОЗДУШНЫХ ФИЛЬТРОВ
Очищать воздушные фильтры необходимо тогда, когда на
дисплее появится символ « » (ПОРА ЧИСТИТЬ ФИЛЬТР).
Если кондиционер эксплуатируется в местах, где воздух сильно
загрязнен, чистку фильтров необходимо производить чаще.
(Проводите плановую чистку фильтров раз в полгода)
Если фильтр невозможно очистить от грязи, замените его.
(Сменный фильтр поставляется по отдельному заказу.)

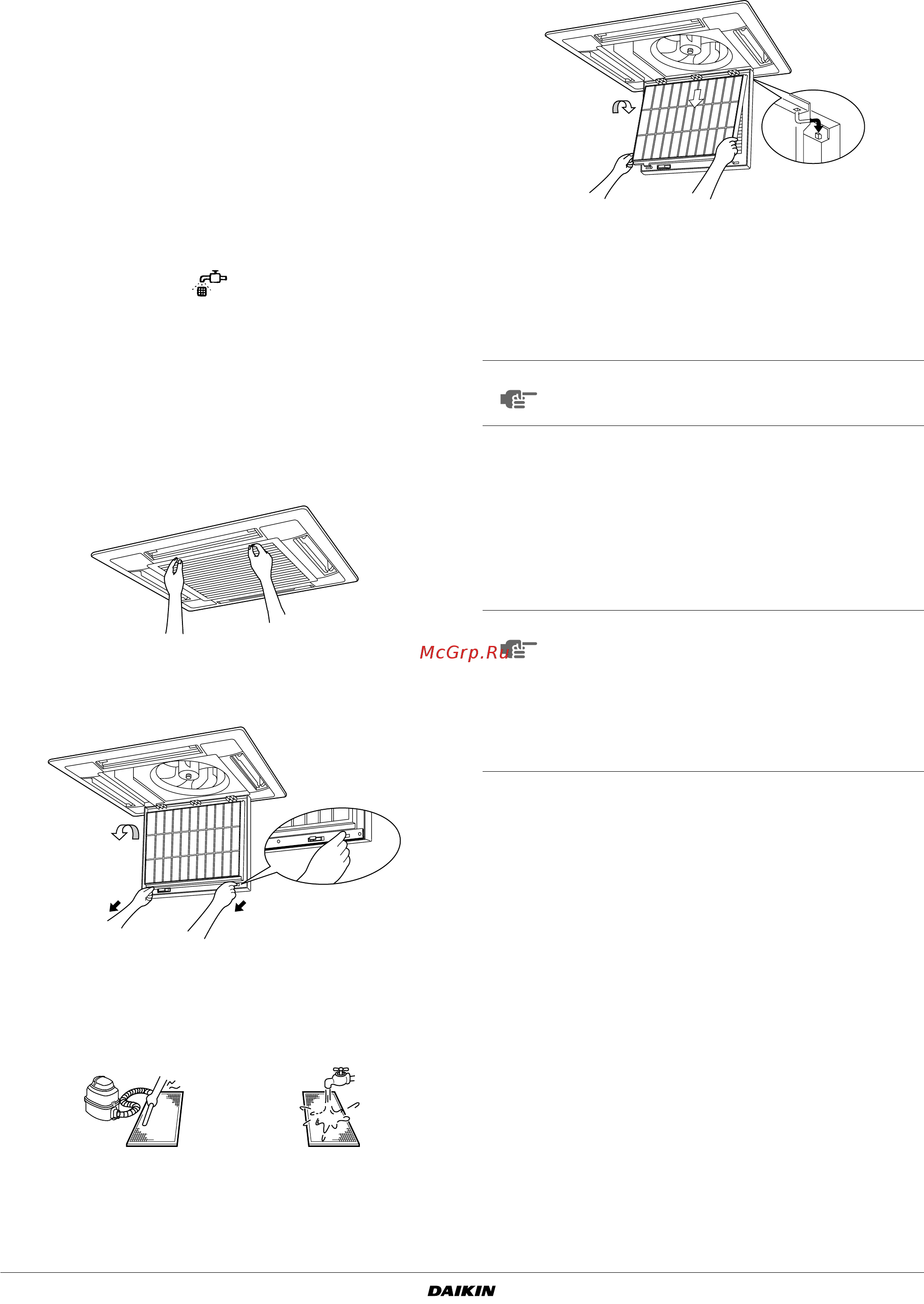

1. Откройте воздухозаборную решетку.
Сдвиньте оба фиксатора одновременно вдоль решетки и
опустите решетку вниз. (Выполните идентичные действия для
закрытия решетки.)
2. Выньте воздушные фильтры.
Сдвиньте оба фиксатора на внутренней стороне
воздухозаборной решетки и удалите фильтр.
3. Очистите фильтр.
Сделать это можно с помощью пылесоса или обычной
воды.
Если фильтр сильно загрязнен, можно использовать
мягкую щетку и нейтральное моющее средство.
Аккуратно стряхните воду с фильтра и дайте ему
высохнуть в месте, защищенном от воздействия прямых
солнечных лучей.
4. Поставьте фильтр обратно.
Зафиксируйте фильтр двумя руками на внутренней
стороне воздухозаборной решетки.
Прижмите основание фильтра к основанию решетки
защелками так, чтобы фильтр попал на свое место.
5. Захлопните решетку воздухозаборника.
См. пункт № 1.
6. После включения питания нажмите кнопку сброса
индикации загрязнения фильтра.
Символ «ПОРА ЧИСТИТЬ ФИЛЬТР» исчезнет с дисплея.
(Более подробную информацию см. в инструкции по
эксплуатации наружного блока.)
Чистка наружных панелей
■ Для чистки корпуса блока следует использовать мягкую
ткань.
■ Если трудно удалить пятна, используйте воду или
нейтральное моющее средство.
■ Если решетка сильно загрязнена, снимите ее для чистки
или поменяйте. (Решетку можно заказать дополнительно.)
ПРИМЕЧАНИЕ
Снимайте фильтр только для очистки. Частое
снятие фильтра без необходимости может
привести к его поломке.
ПРИМЕЧАНИЕ
■ Не применяйте для удаления грязи бензин,
керосин, растворители, абразивные мате-
риалы и инсектициды. Это может вызвать
обесцвечивание и деформацию корпуса
кондиционера.
■ Не допускайте попадания влаги на корпус
внутреннего блока. Это может привести
к поражению электротоком или возгоранию.
