Инструкция по монтажу и эксплуатации
10
FXFQ20~125M7V1B
Система кондиционирования VRV
4PW15109-1

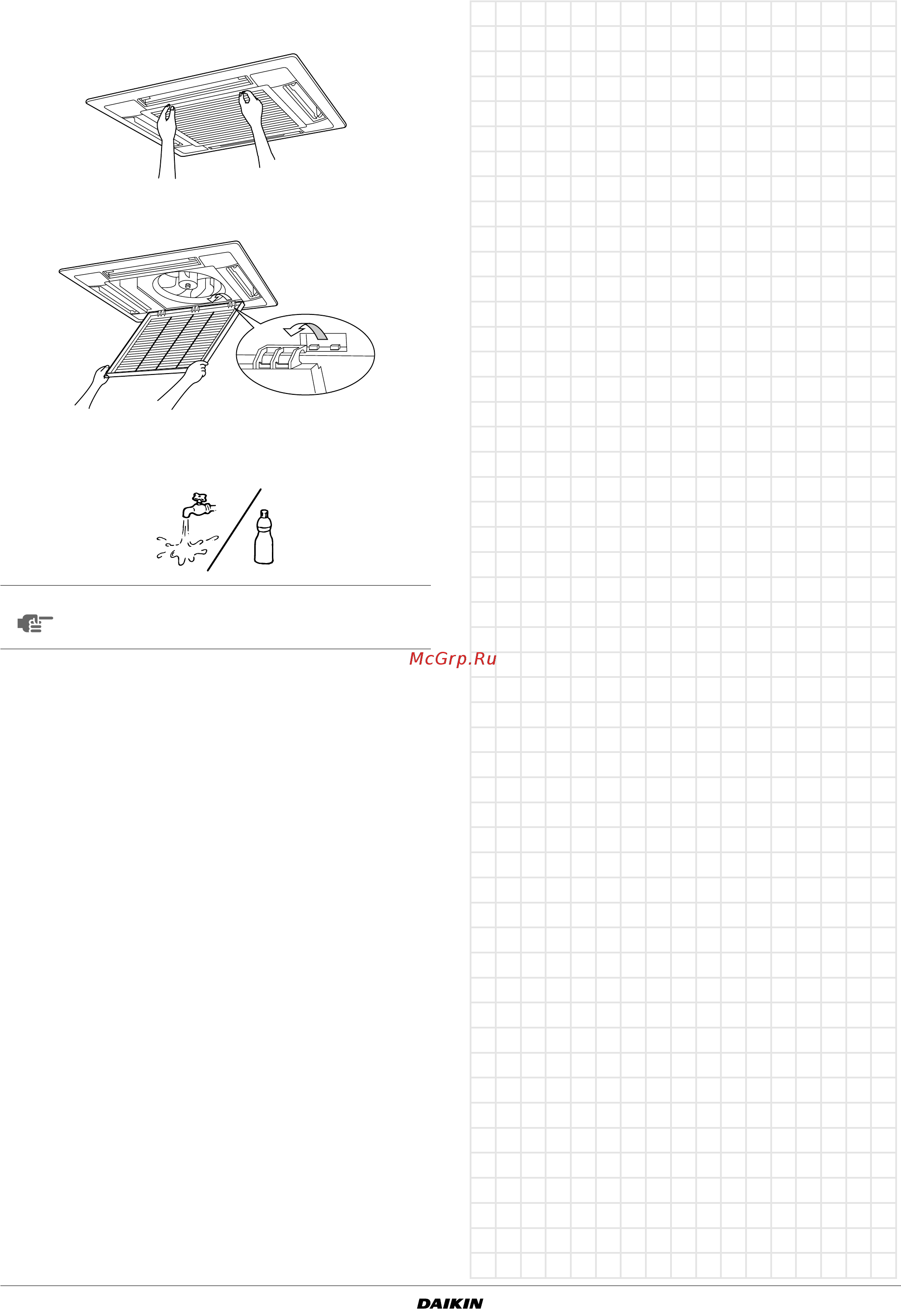

Чистка воздухозаборной решетки
1. Откройте воздухозаборную решетку.
Сдвиньте оба фиксатора одновременно вдоль решетки и
опустите решетку вниз. (Выполните идентичные действия для
закрытия решетки.)
2. Отсоедините воздухозаборную решетку
Откройте решетку на 45 градусов и поднимите ее вверх.
3. Очистите воздухозаборную решетку.
Вымойте решетку мягкой щеткой и нейтральным моющим
средством, затем тщательно просушите.
4. Установите воздухозаборную решетку не место
См. пункт № 2.
5. Закройте воздухозаборную решетку.
См. пункт № 1.
Утилизация отходов
Демонтаж блоков, удаление холодильного агента, масла и дру-
гих частей необходимо проводить в соответствии с местными и
общегосударственными нормативными требованиями.
ДЛЯ ЗАМЕТОК
ПРИМЕЧАНИЕ
При очень сильном загрязнении воспользуйтесь
обычным чистящим средством, оставив в нем
решетку на 10 мин. Затем промойте ее водой.
