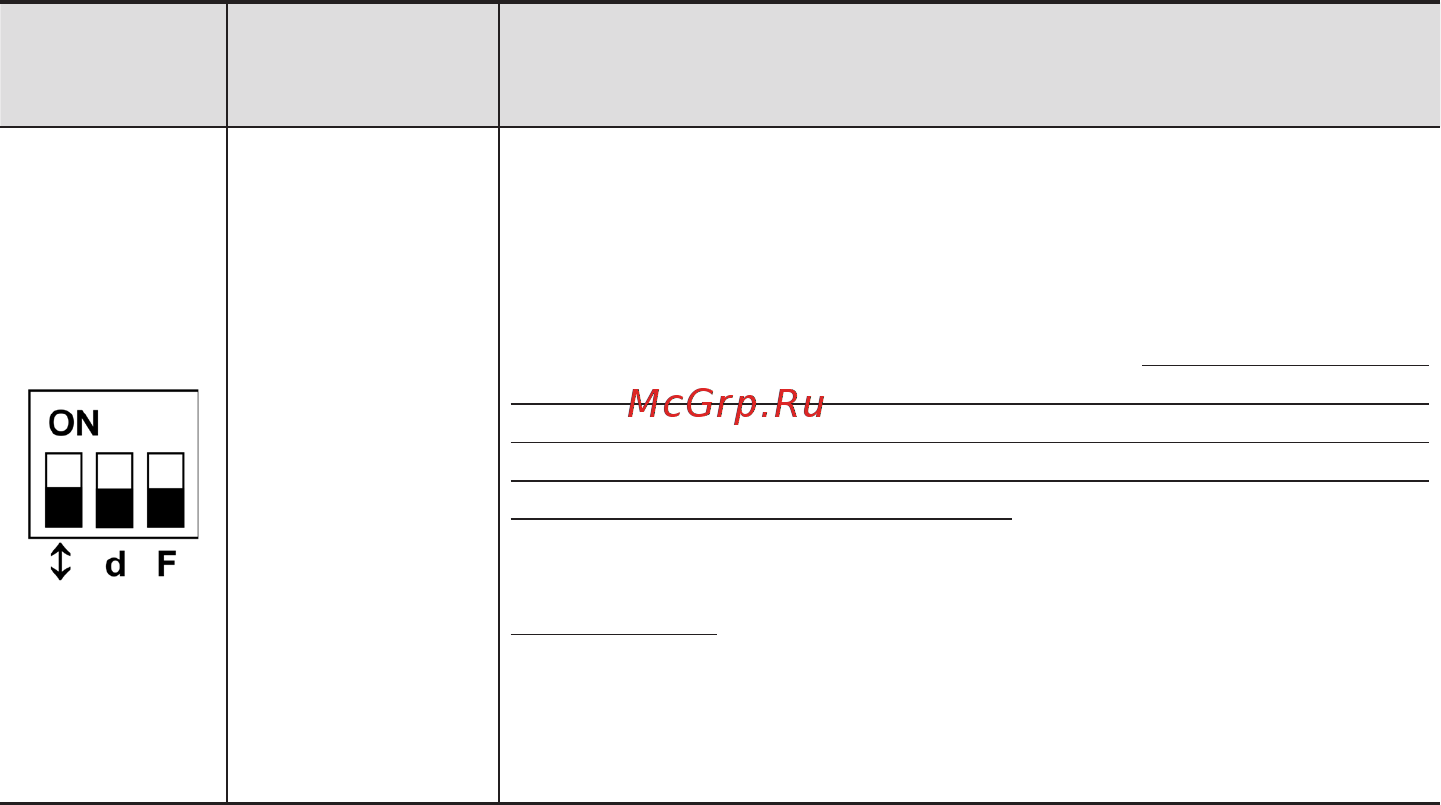

Таблица 5 4 Положение переключа телей Выполняемые функции Состояние органов индикации Рабочее поло жение прямой отсчёт выдерж ки времени Цифровой индикатор отображается отсчитанная часть выдержки времени режим прямого отсчёта Индикаторы МИН и СЕК показывают в каких единицах времени измеряются показания цифрового индикатора Индикаторы Т1 и Т2 показывают какая из выдержек вре мени отсчитывается в данный момент Если исполняется воеменная диагоамма пользователя то индикатооы Т1 и Т2 гооятодновоеменно чтобыпосмотоеть какаяиз выдеожек воемени отсчитывается в данный момент необходимо выполнить операции по п 5 8 4 Индикатор ВЫХОД отображает состояние исполнительно го устройства ВКЛЮЧЕНО или ВЫКЛЮЧЕНО Примечание если оба индикатора Т1 и Т2 погашены это означает что отсчёт выдержки времени не ведется Реле находится в режиме ожидания изменения СИГНАЛА УПРАВЛЕНИЯ Во всех разрядах цифрового индикатора отображаются нули Положение 1 26
