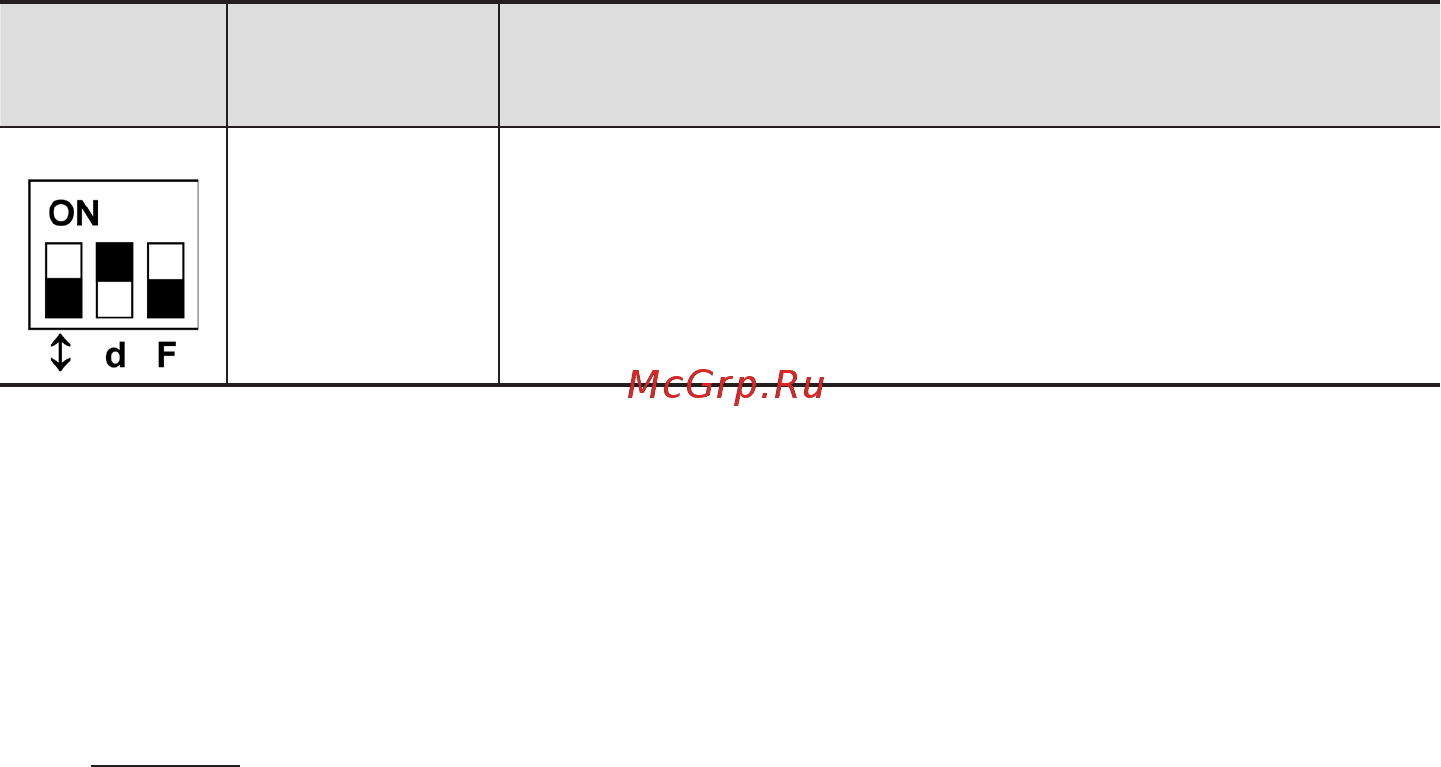

Положение переключателей псложение 4 Выполняемые функции Состояние органов индикации Просмотр номе ра диапазона уставок Поло жение переклю чателям не имеет значения Цифровой индикатор в крайнем левом разряде горит буква 1 в двух других значение номера диапазона уставок Индикаторы мин и сек состояние такое же как в положе нии 1 Индикаторы Т1 и Т2 состояние такое же как в положении 1 Индикатор ВЫХОД состояние такое же как в положении 1 5 8 1 Просмотр и изменение уставок Просмотр и изменение уставок производится согласно п 5 7 1 Изменение уставок возможно во время исполнения временной диаграммы Если изменение уставки производится во время отсчёта соответствующей вы держки времени и в момент записи уставки в энергонезависимую память оказалось что записываемое значение уставки меньше чем уже отсчитанная часть выдержки вре мени то реле перейдёт к выполнению следующего участка временной диаграммы Пример Пусть номер временной диаграммы и номер диапазона уставок за даны равными О уставка Т1 задана равной 90 0 с а уставка Т2 40 0 с Пусть во время отсчёта выдержки времени Т1 потребовалось изменить уставку Т1 и сделать 28
