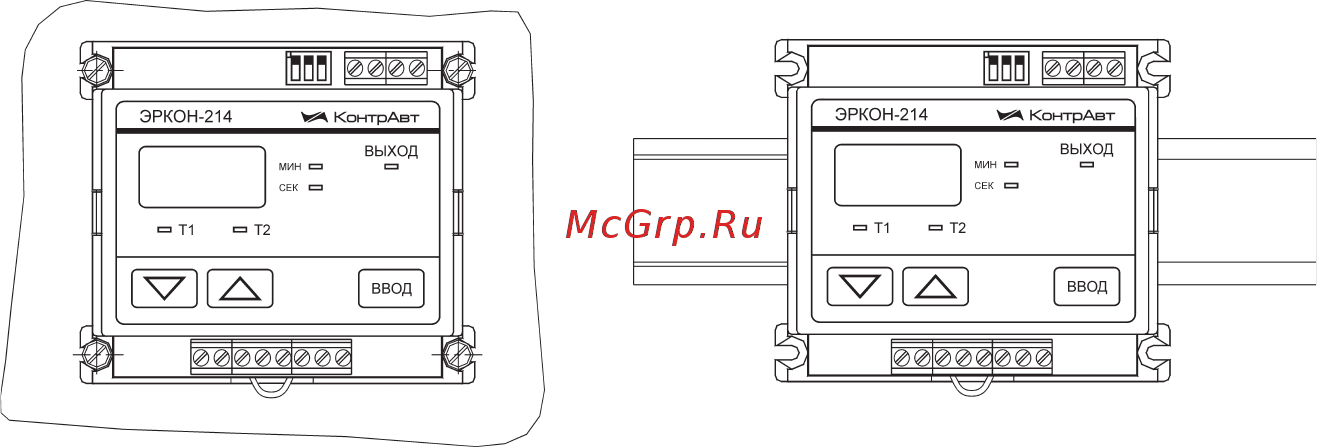

6 2 Способы установки Конструкция корпуса реле предусматривает два способа установки крепле ние винтами М3 к монтажной поверхности и установка на О1Ы рейку Оба способа проиллюстрированы рис 6 2 Рис 6 2 Для того чтобы установить реле на О1Ы рейку необходимо оттянуть защёлку ввести О1Ы рейку в крепежные пазы отпустить защёлку 32
