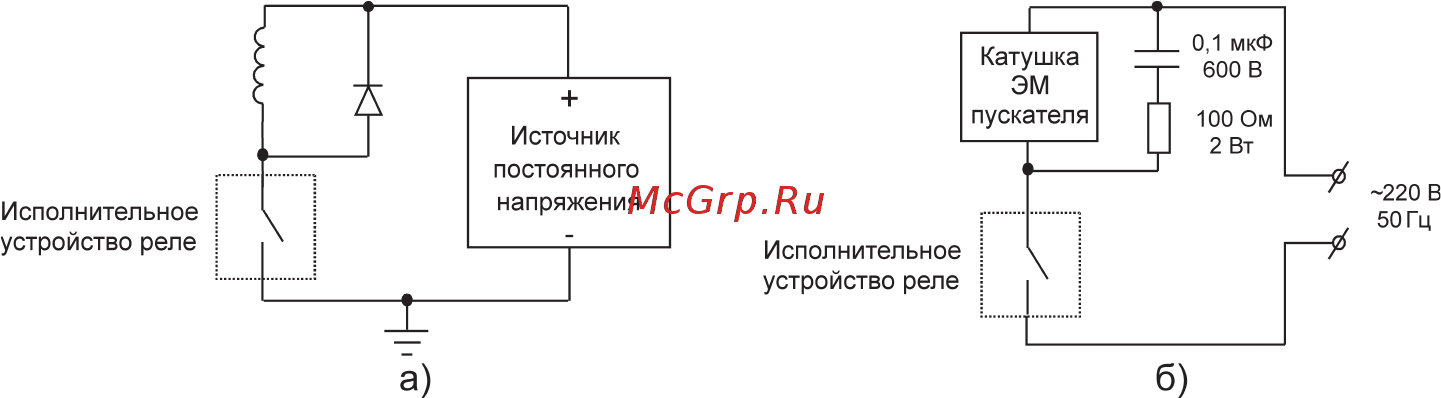

ности рекомендуется использовать разделительный трансформатор с заземлённой экранной обмоткой либо сетевой фильтр 6 5 Рекомендации по проектированию При управлении индуктивными нагрузками электродвигателями магнитными пускателями ит д с помощью реле следует принять меры улучшающие помеховую обстановку а также предохраняющие исполнительное устройство реле от выбросов напряжения возникающих в момент разрыва цепи Если коммутируемая нагрузка питается постоянным напряжением то параллельно ей включается защитный диод см рис 6 4 а Если коммутируемая нагрузка питается переменным напряжением то параллельно ей нужно включить РС цепочку см рис 6 4 б а Рисунок 6 4 б 35
