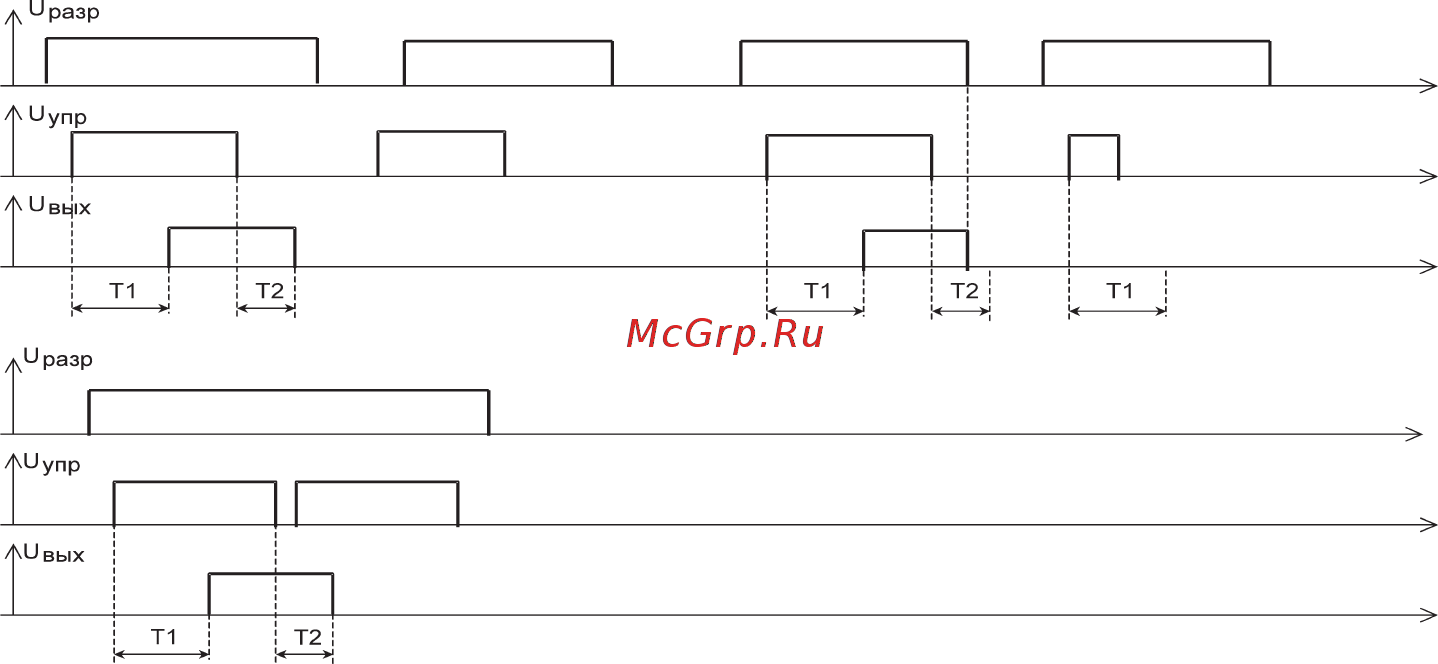

Временная диаграмма 7 Задержка на включение относительно переднего фронта СИГНАЛА УПРАВ ЛЕНИЯ задержка на выключение относительно заднего фронта СИГНАЛА УП РАВЛЕНИЯ 48
