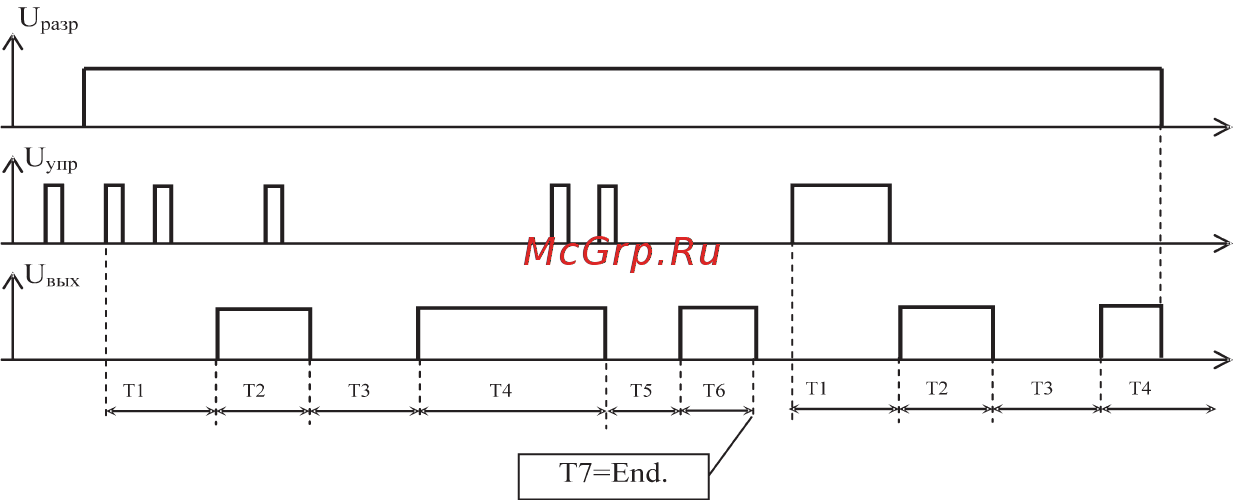

Если значение последней уставки равно End то временная диаграмма ис полняется однократно Всего возможно задание до 99 участков временной диаграммы различной длительности Если во временной диаграмме нет ни одной уставки со значениями CYC или End то диаграмма будет исполняться циклически с 1 й по 99 ю уставки Запуск временной диаграммы передним фронтом СИГНАЛА УПРАВЛЕНИЯ Во время исполнения программы изменение СИГНАЛА УПРАВЛЕНИЯ значения не имеет 26 09 2014 53
