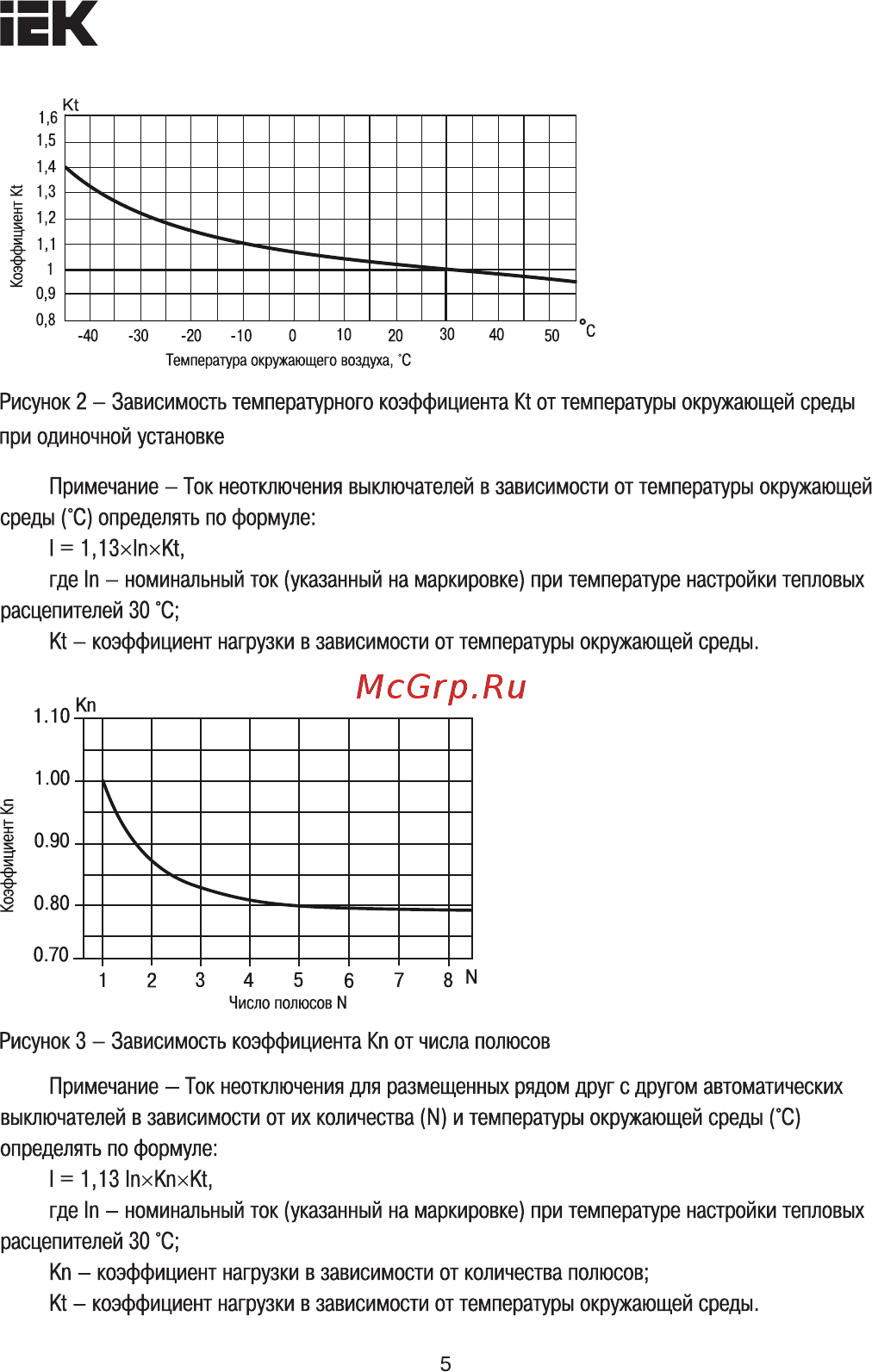

ЕК Рисунок 2 Зависимость температурного коэффициента от температуры окружающей среды при одиночной установке Примечание Ток неотключения выключателей в зависимости от температуры окружающей среды С определять по формуле I 1 13х1пхК1 где 1п номинальный ток указанный на маркировке при температуре настройки тепловых расцепителей 30 С К коэффициент нагрузки в зависимости от температуры окружающей среды Рисунок 3 Зависимость коэффициента Кп от числа полюсов Примечание Ток неотключения для размещенных рядом друг с другом автоматических выключателей в зависимости от их количества М и температуры окружающей среды С определять по формуле 1 1 131пхКпхК1 где 1п номинальный ток указанный на маркировке при температуре настройки тепловых расцепителей 30 С Кп коэффициент нагрузки в зависимости от количества полюсов К1 коэффициент нагрузки в зависимости от температуры окружающей среды 5
