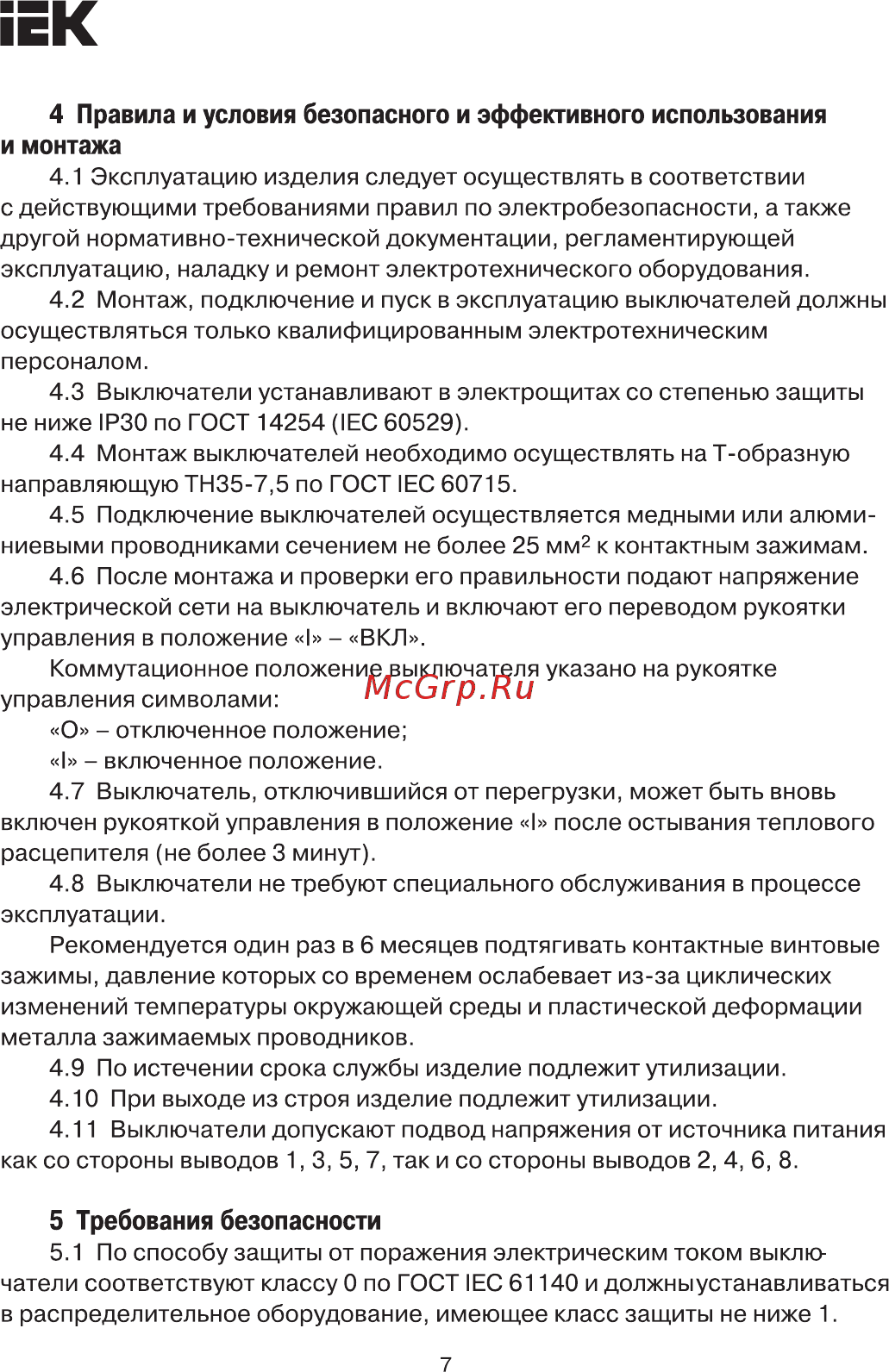

ÏEK 4 Правила и условия безопасного и эффективного использования и монтажа 4 1 Эксплуатацию изделия следует осуществлять в соответствии с действующими требованиями правил по электробезопасности а также другой нормативно технической документации регламентирующей эксплуатацию наладку и ремонт электротехнического оборудования 4 2 Монтаж подключение и пуск в эксплуатацию выключателей должны осуществляться только квалифицированным электротехническим персоналом 4 3 Выключатели устанавливают в электрощитах со степенью защиты не ниже IP30 по ГОСТ 14254 IEC 60529 4 4 Монтаж выключателей необходимо осуществлять на Т образную направляющую ТН35 7 5 по ГОСТ IEC 60715 4 5 Подключение выключателей осуществляется медными или алюми ниевыми проводниками сечением не более 25 мм2 к контактным зажимам 4 6 После монтажа и проверки его правильности подают напряжение электрической сети на выключатель и включают его переводом рукоятки управления в положение I ВКЛ Коммутационное положение выключателя указано на рукоятке управления символами О отключенное положение I включенное положение 4 7 Выключатель отключившийся от перегрузки может быть вновь включен рукояткой управления в положение I после остывания теплового расцепителя не более 3 минут 4 8 Выключатели не требуют специального обслуживания в процессе эксплуатации Рекомендуется один раз в 6 месяцев подтягивать контактные винтовые зажимы давление которых со временем ослабевает из за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников 4 9 По истечении срока службы изделие подлежит утилизации 4 10 При выходе из строя изделие подлежит утилизации 4 11 Выключатели допускают подвод напряжения от источника питания как со стороны выводов 1 3 5 7 так и со стороны выводов 2 4 6 8 5 Требования безопасности 5 1 По способу защиты от поражения электрическим током выклю чатели соответствуют классу 0 по ГОСТ IЕС 61140 и должныустанавливаться в распределительное оборудование имеющее класс защиты не ниже 1 7
