B12

B11

A15

B13

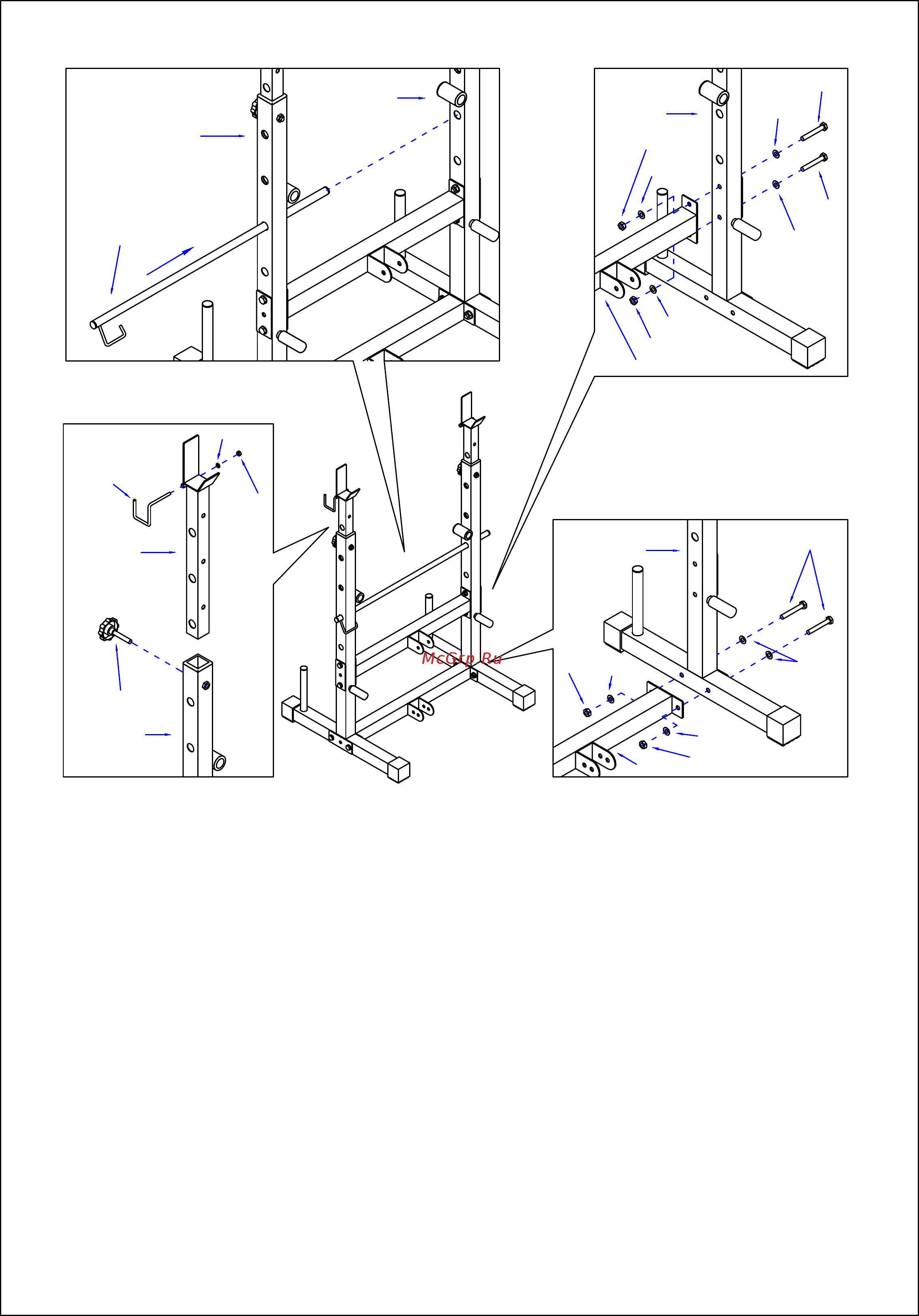

Шаг 1

1. Соедините стойки (левую и правую) (A1 и A2) с помощью нижней

поперечины (A9) и закрепите шайбой (B9),болтом (B2) и гайкой

(B6). См.рис.1.

2. Соедините стойки (левую и правую) (A1 и A2) с помощью верхней

поперечины (A8) и закрепите шайбой (B9), ),болтом (B2) и гайкой

(B6). См.рис.2.

3. Вставьте регулировочную тягу (A7) в отверстия на стойках (A1

и A2). См.рис.3.

4. Вставьте регулировочную трубку (A15) с стойки (левую и

правую) (A1 и A2) и закрепите ручкой (B13).Затем вставьте крюк

(B12) и закрепите шайбой (B7) и гайкой (11). См.рис.4.
