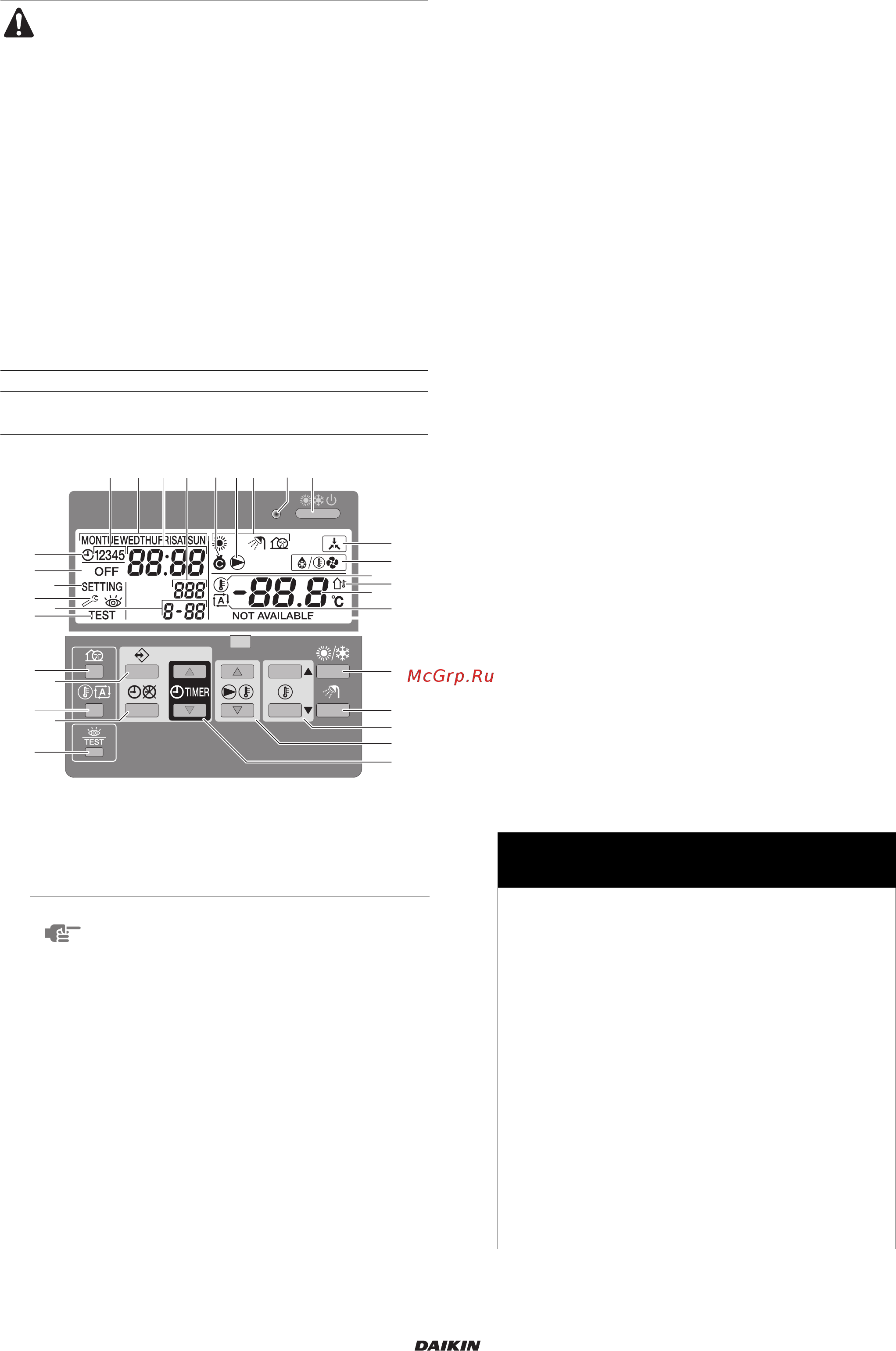

Кнопки и символы пульта дистанционного
управления
1.
КНОПКА ВКЛ/ВЫКЛ
y
Кнопка ВКЛ/ВЫКЛ включает и выключает обогрев помещения.
Последовательное многократное нажатие кнопки
ВКЛ/ВЫКЛ может привести к сбоям в работе системы
(допускается нажатие не более 20 раз в час).
2.
СВЕТОДИОД ИНДИКАЦИИ РАБОТЫ
0
Во время работы системы на обогрев помещения
светодиод индикации работы светится. Если произошел
сбой, светодиод мигает. Когда светодиод не светится,
обогрев помещения не активирован, тем не менее в то же
время могут быть активны другие режимы работы.
3.
СИМВОЛЫ РЕЖИМОВ РАБОТЫ
h
,
w
,
s
Эти символы показывают текущий режим(ы) работы:
обогрев помещения (
h
), нагрев воды для бытового
потребления (
w
) или тихий режим (
s
). С некоторыми
ограничениями возможно одновременное использование
различных режимов, например, обогрева помещения и
нагрева воды для бытового потребления. Соответствую-
щие символы режимов будут отображаться одновременно.
Если резервуар для горячей воды для бытового потребле-
ния не установлен, символ
w
никогда не отображается.
4.
СИМВОЛ ВНЕШНЕГО УПРАВЛЕНИЯ
e
Этот символ указывает на то, что наружный агрегат рабо-
тает в принудительном режиме. Пока отображается этот
символ, управление с пульта дистанционного управления
невозможно.
5.
ИНДИКАТОР ДНЯ НЕДЕЛИ
1234567
Этот индикатор показывает текущий день недели.
При считывании и программировании таймера расписания
индикатор показывает заданный день.
6.
ДИСПЛЕЙ ЧАСОВ
8
Дисплей часов показывает текущее время.
При считывании и программировании таймера расписания
дисплей часов показывает время действия.
7.
СИМВОЛ ТАЙМЕРА РАСПИСАНИЯ
p
Этот символ показывает, что таймер расписания включен.
8.
СИМВОЛЫ ДЕЙСТВИЙ
q
Эти символы показывают действия, запрограммированные
таймеру расписания по каждому дню.
9.
СИМВОЛ ВЫКЛЮЧЕНИЯ
x
Этот символ показывает, что при программировании
таймера расписания выбрано выключение.
10.
НЕОБХОДИМ ОСМОТР
k
и
l
Эти символы указывают на то, что необходимо провести
осмотр установки. Обратитесь к дилеру.
11.
ДИСПЛЕЙ ТЕМПЕРАТУРЫ
9
Данный дисплей отображает текущую температуру
установки: либо температуру воды на выходе, либо
фактическую температуру в помещении.
При изменении заданной температуры в помещении зада-
ваемое значение будет мигать в течение 5 секунд, а затем
будет отображаться фактическая температура
в помещении.
12.
НАСТРОЙКА
$
Не используется. Только для монтажа.
13.
НЕДОСТУПНО
n
Этот символ отображается при обращении к неустановлен-
ному дополнительному оборудованию или к функции,
которая недоступна. Недоступность функции может озна-
чать, что недостаточен уровень доступа, или что исполь-
зуется подчиненный пульт управления (см. инструкцию по
монтажу).
■
Ни в коем случае не допускайте намокания
пульта дистанционного управления. Это может
привести к поражению электрическим током или
возгоранию.
■
Не пользуйтесь для нажатия кнопок пульта
дистанционного управления твердыми заострен-
ными предметами. Это может повредить пульт
дистанционного управления.
■
Не производите диагностику и техническое
обслуживание пульта дистанционного управления
самостоятельно, поручайте это квалифицирован-
ным специалистам.
■
Не промывайте внутренний агрегат струей воды.
Это может привести к поражению электрическим
током или возгоранию.
■
Не залезайте на агрегат, не сидите и не стойте на
нем.
■
Не размещайте предметы и оборудование на
верхней панели агрегата.
ПРИМЕЧАНИЕ
Обратите внимание на то, что кнопка
y
никак не влияет на нагрев воды для бытового
потребления. Нагрев воды для бытового
потребления включается и выключается
только посредством кнопки
w
и/или
выключения таймера расписания хранения.
135 6 228
13
32
23
11
17
19
14
4
7
9
12
10
20
31
24
25
21
18
30
29
28
26
27
21615
Глав-
ный
Под-
чинен-
ный
Доступ
уровень
2
уровень
3
Включение/выключение
✔✔✔✔
Включение/выключение нагрева
воды для бытового потребления
✔✔✔✔
Задание температуры воды на
выходе
✔✔✔
—
Задание температуры в помещении
✔✔✔✔
Включение/выключение тихого
режима
✔✔
——
Включение/выключение работы по
зависимому от погоды заданному
значению
✔✔✔
—
Установка времени
✔✔
——
Программирование таймера
расписания
✔
———
Включение/выключение таймера
расписания
✔
—
✔✔
Местные настройки
✔
———
Отображение кодов ошибок
✔✔✔✔
Пробный запуск
✔✔
——
✔
= возможно
