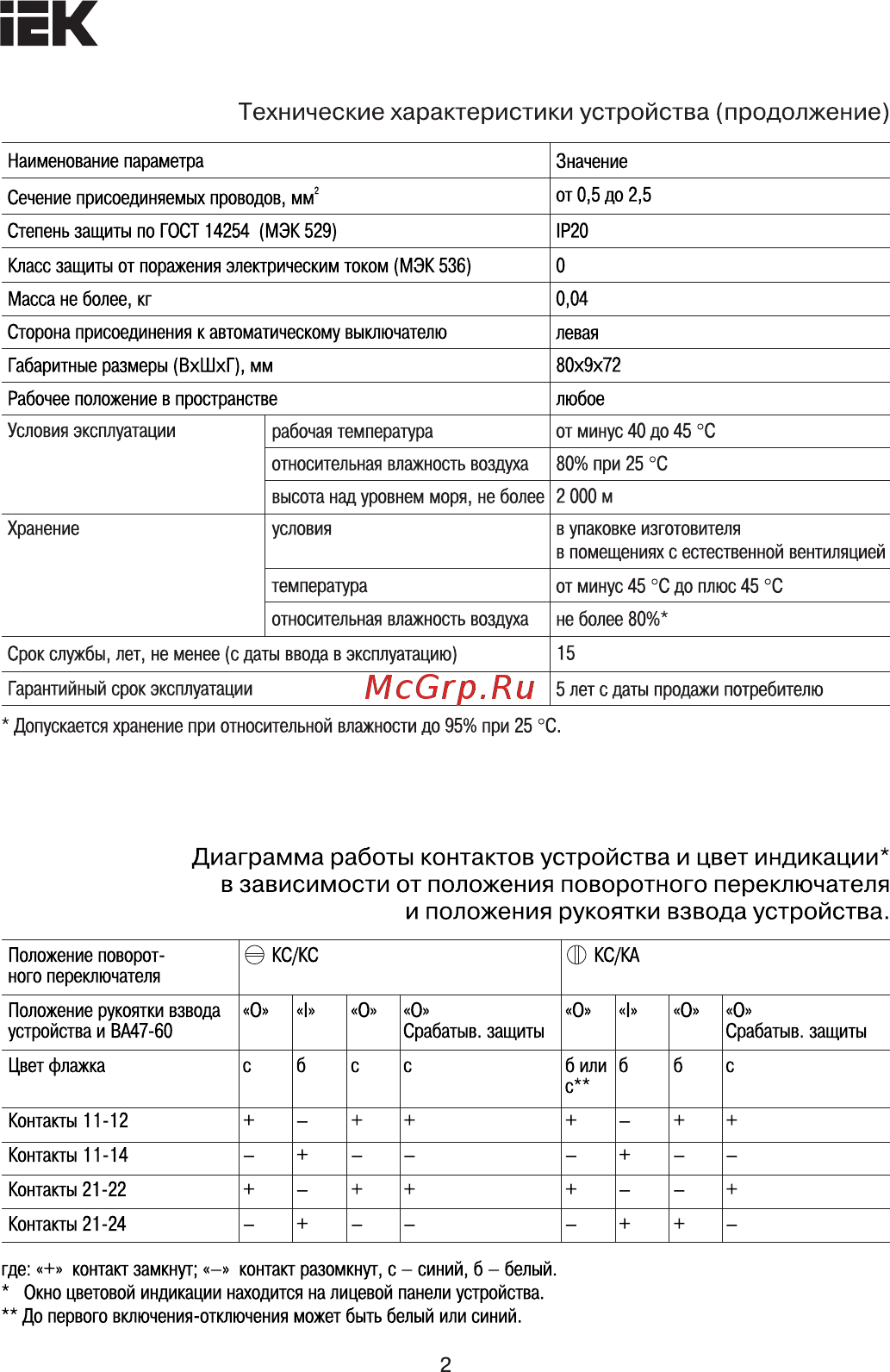

iEK Технические характеристики устройства продолжение Наименование параметра Значение Сечение присоединяемых проводов мм от 0 5 до 2 5 Степень защиты по ГОСТ 14254 МЭК 529 1Р20 Класс защиты от поражения электрическим током МЭК 536 0 Масса не более кг 0 04 Сторона присоединения к автоматическому выключателю левая Габаритные размеры 8хШхГ мм 80x9x72 Рабочее положение е пространстве Условия эксплуатации Хранение любое рабочая температура от минус 40 до 45 С относительная влажность воздуха 80 при 25 С высота над уровнем моря не более 2000м условия в упаковке изготовителя в помещениях с естественной вентиляцией температура от минус 45 С до плюс 45 С относительная влажность воздуха не более 80 Срок службы лет не менее с даты ввода в эксплуатацию 15 Гарантийный срок эксплуатации 5 лет с даты продажи потребителю Допускается хранение при относительной влажности до 95 при 25 С Диаграмма работы контактов устройства и цвет индикации в зависимости от положения поворотного переключателя и положения рукоятки взвода устройства Положение поворот ного переключателя екс кс Положение рукоятки взвода устройства и ВА47 60 О О о Срабатыв защиты ю I о О Срабатыв защиты Цвет флажка с б с С били с б 6 С Контакты 11 12 Контакты 11 14 Контакты 21 22 Контакты 21 24 где ФКС КА контакт замкнут контакт разомкнут с синий б белый Окно цветовой индикации находится на лицевой панели устройства До первого включения отключения может быть белый или синий 2
