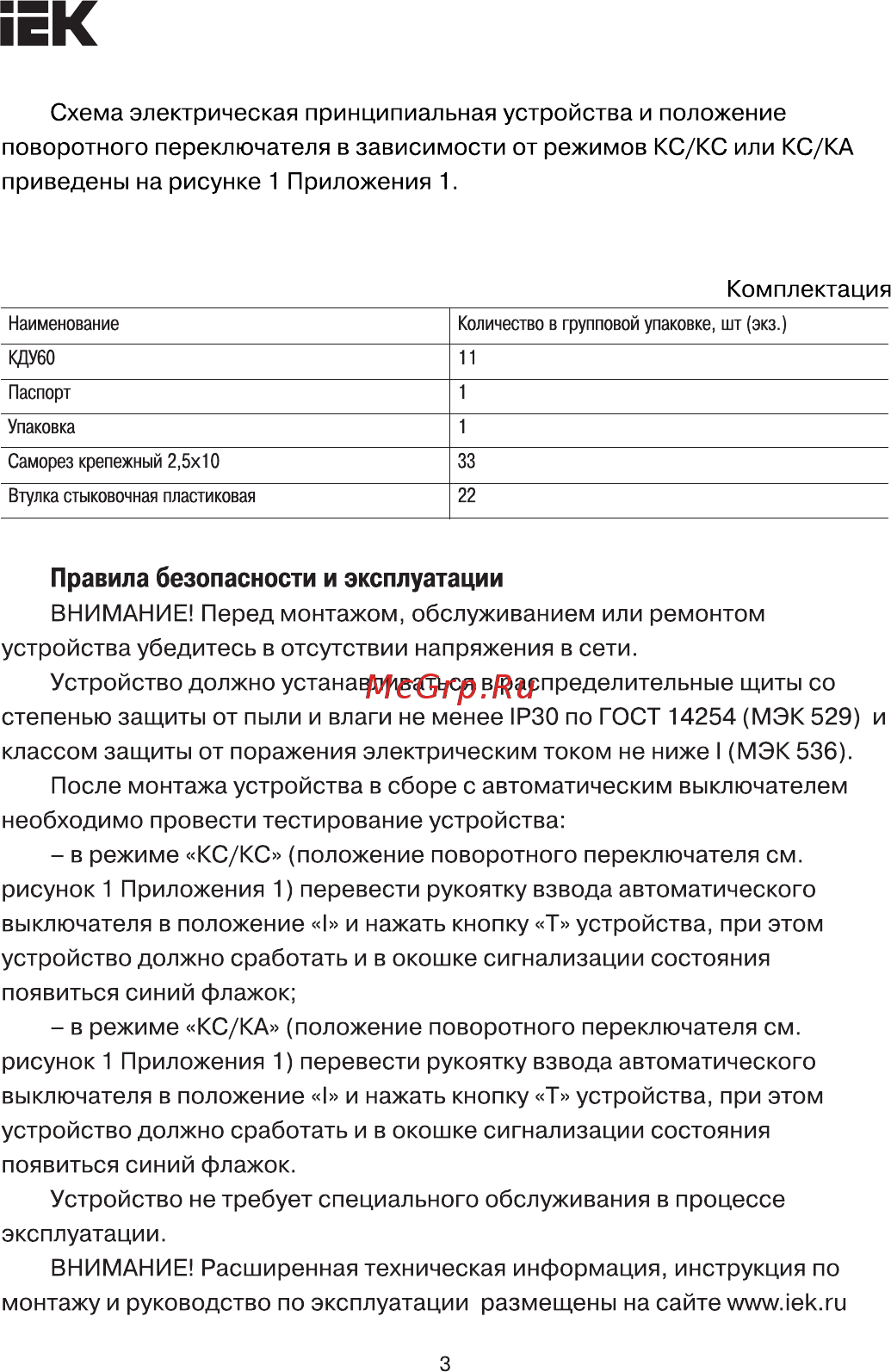

ЕК Схема электрическая принципиальная устройства и положение поворотного переключателя в зависимости от режимов КС КС или КС КА приведены на рисунке 1 Приложения 1 Комплектация Наименование Количество в групповой упаковке шт экз кдао 11 Паспорт 1 Упаковка 1 Саморез крепежный 2 5х 10 33 Втулка стыковочная мастиковая 22 Правила безопасности и эксплуатации ВНИМАНИЕ Перед монтажом обслуживанием или ремонтом устройства убедитесь в отсутствии напряжения в сети Устройство должно устанавливаться в распределительные щиты со степенью защиты от пыли и влаги не менее 1Р30 по ГОСТ 14254 МЭК 529 и классом защиты от поражения электрическим током не ниже I МЭК 536 После монтажа устройства в сборе с автоматическим выключателем необходимо провести тестирование устройства в режиме КС КС положение поворотного переключателя см рисунок 1 Приложения 1 перевести рукоятку взвода автоматического выключателя в положение I и нажать кнопку Т устройства при этом устройство должно сработать и в окошке сигнализации состояния появиться синий флажок в режиме КС КА положение поворотного переключателя см рисунок 1 Приложения 1 перевести рукоятку взвода автоматического выключателя в положение I и нажать кнопку Т устройства при этом устройство должно сработать и в окошке сигнализации состояния появиться синий флажок Устройство не требует специального обслуживания в процессе эксплуатации ВНИМАНИЕ Расширенная техническая информация инструкция по монтажу и руководство по эксплуатации размещены на сайте www iek ru 3
