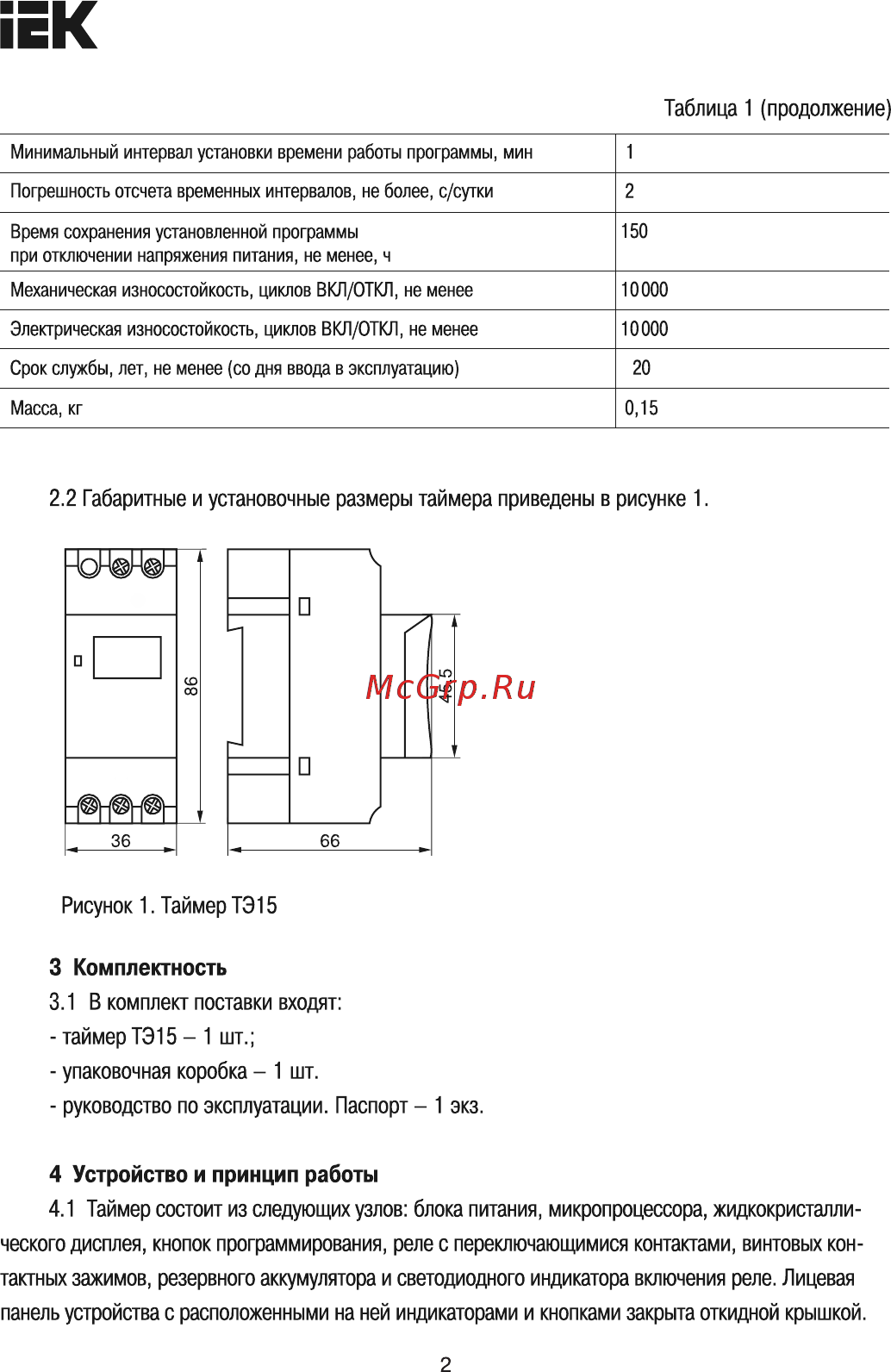

ЕК Таблица 1 продолжение Минимальный интервал установки времени работы программы мин 1 Погрешность отсчета временных интервалов не более с сутки 2 Время сохранения установленной программы 150 при отключении напряжения питания не менее ч Механическая износостойкость циклов ВКЛ ОТКЛ не менее 10000 Электрическая износостойкость циклов ВКЛ ОТКЛ не менее 10000 Срок службы лет не менее со дня ввода в эксплуатацию Масса кг 20 0 15 2 2 Габаритные и установочные размеры таймера приведены в рисунке 1 Рисунок 1 Таймер ТЭ15 3 Комплектность 3 1 В комплект поставки входят таймер ТЭ15 1 шт упаковочная коробка 1 шт руководство по эксплуатации Паспорт 1 экз 4 Устройство и принцип работы 4 1 Таймер состоит из следующих узлов блока питания микропроцессора жидкокристалли ческого дисплея кнопок программирования реле с переключающимися контактами винтовых кон тактных зажимов резервного аккумулятора и светодиодного индикатора включения реле Лицевая панель устройства с расположенными на ней индикаторами и кнопками закрыта откидной крышкой 2
