Ru 83
6

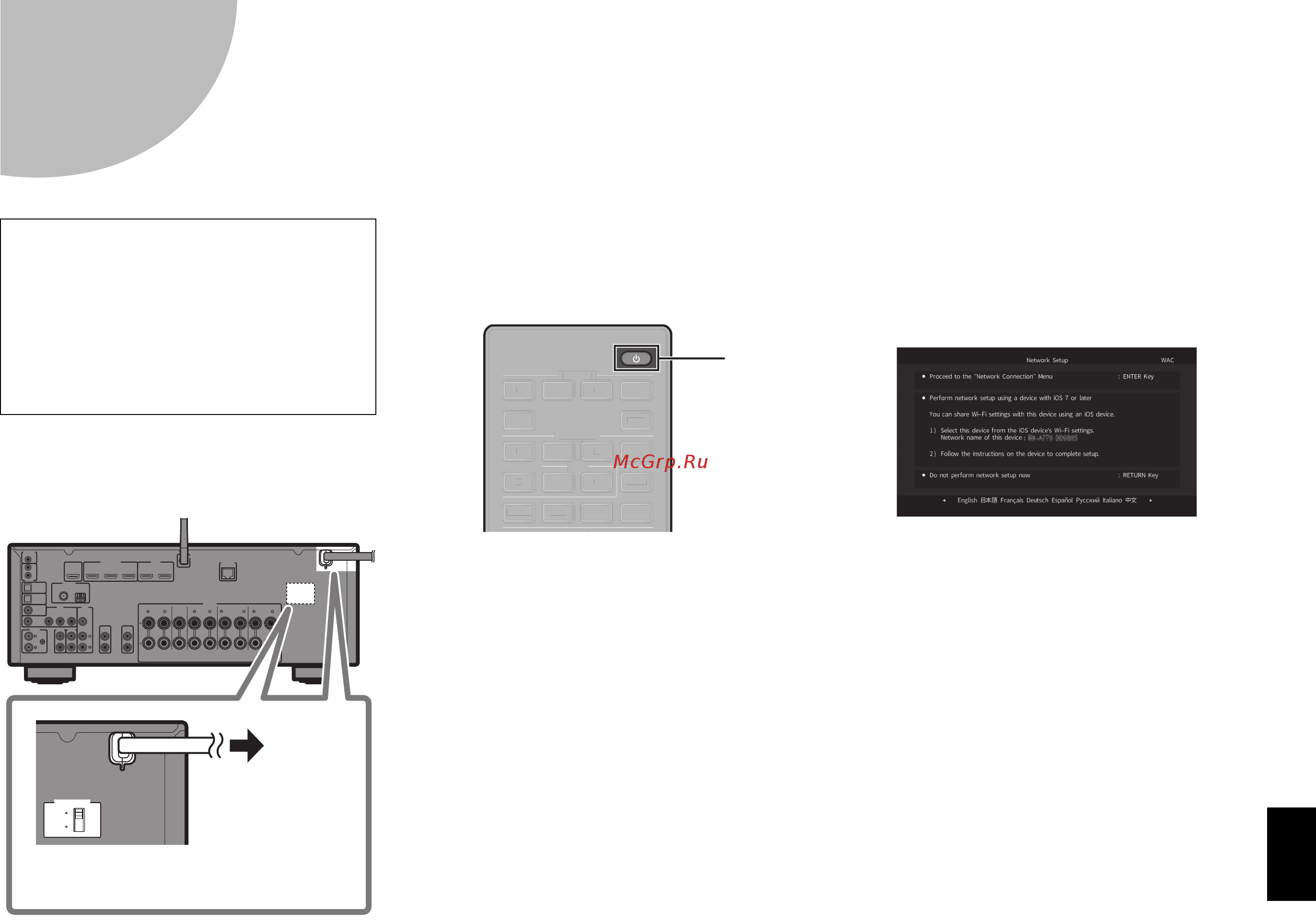

Подключение кабеля питания к стенной розетке
переменного тока и включение аппарата
1 Подключите силовой кабель
к стенной розетке
переменного тока.
2 Нажмите кнопку z (питание
приемника), чтобы включить
аппарат.
3 Включите телевизор и
выберите источник входа
телевизора для вывода
видеосигнала с аппарата
(гнездо HDMI OUT).
При первом включении аппарата после
покупки на экране телевизора отображается
показанный ниже экран “Настройка сети”. До
появления данного экрана может пройти
несколько десятков секунд. (WAC: Wireless
Accessory Configuration).
Об использовании этой функции для
подключения аппарата к сети см. пункт
“Использование существующих настроек
устройств на платформе iOS” раздела
“Подключение аппарата к беспроводной
сети” Инструкции по эксплуатации.
В этом документе объясняется беспроводное
подключение с помощью методов, отличных
от данной функции. Выполните процедуру,
описанную в разделе “Подключение
аппарата к сети” на следующей странице.
Примечание
Этот экран не будет отображаться, если аппарат
подключен к маршрутизатору через гнездо
NETWORK (проводное подключение).
Перед подключением кабеля питания
(Только модели для Бразилии,
Тайваня и общая модель)
Установите переключатель VOLTAGE
SELECTOR (выбор напряжения) в
положение, соответствующее величине
напряжения в данном регионе.
Доступны напряжения 110–120 В или 220–
240 В переменного тока, 50/60 Гц.
220V
-
240V
110V
-
120V
VOLTAGE SELECTOR
В стенную
розетку
переменного
тока
VOLTAGE SELECTOR
(только модели для Бразилии, Тайваня и
общая модель)
HDMIHDMI
AUDIOAUDIO
AV
PHONO
NET
USB
BLUETOOTH
TUNER
2
15
4
321
V-AU X
5
4321
HDMI OUTPART Y
MAIN
ZONE 2
H
DMI
A
UDI
O
AV
PH
O
N
O
NET
USB
B
L
U
ET
OO
T
H
TUNER
2
1
5
4
3
2
1
V
-A
UX
5
4
3
2
1
HDMI OUT
PART Y
MAIN
ZONE 2
z
