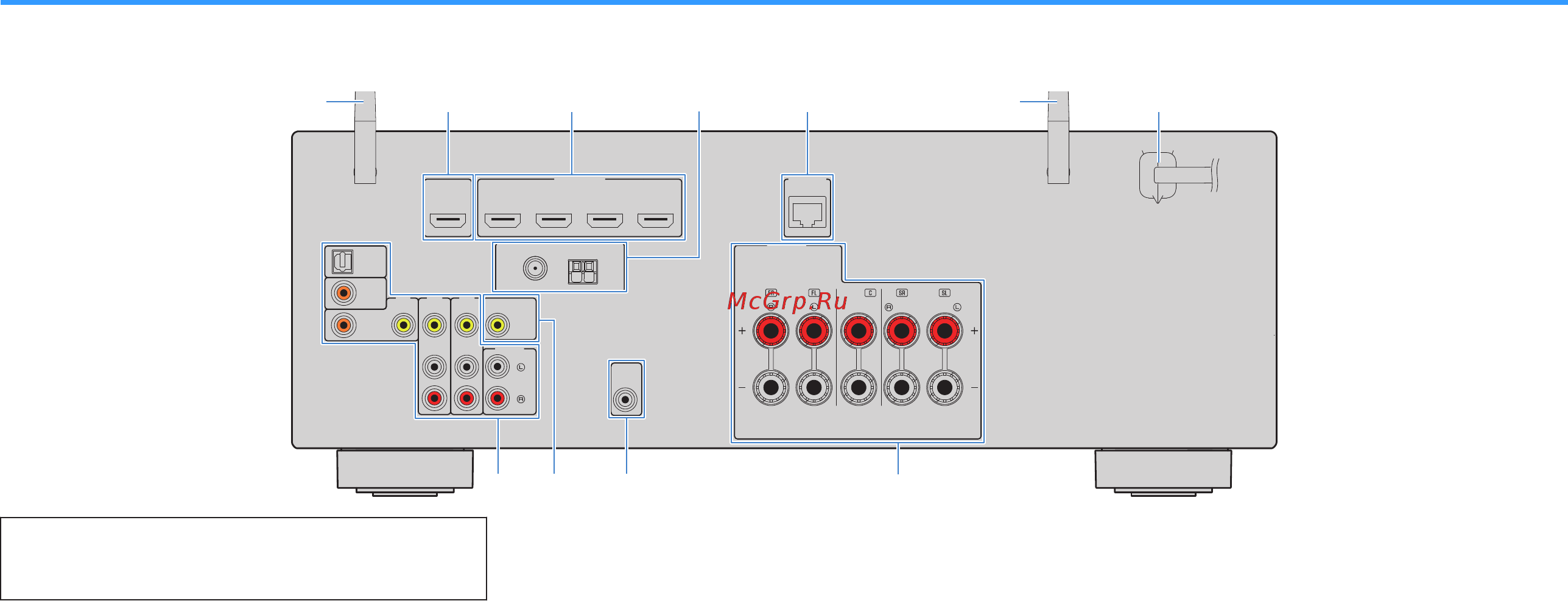

Названия и функции компонентов задней панели
Далее приведены названия и функции компонентов задней панели.
OPTICAL
COAXIAL
COAXIAL
VIDEO
VIDEO
VIDEO
AM
FM
7
5 Ω
ANTENNA
(R
A
DIO)
MONITOR
OUT
PR
E OUT
SUBWOOF
E
R
HDMI
(HDCP2.2)
(B
D
/DV
D
)
2
3
1
4
HDMI
OUT
(HDC
P2.2)
ARC
N
ETWORK
(NET)
F
RONT
CENTER
SPEA
KERS
SURROUND/
BI-AMP
/
ZONE B
AV
3
AUDI
O 1
AUDI0
2
AUDI0
3
AV
2
AV
1
(TV)
b
c e
f
g h
a
a
ji
d
▪ Область вокруг выходных видео-/аудиогнезд обозначена
белым цветом непосредственно на устройстве, чтобы
избежать ошибок при подключении.
1
Беспроводные антенны
Для беспроводного подключения (Wi-Fi) к сети (c. 126) и
подключения Bluetooth (c. 55).
2
Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 24). При использовании
функции ARC, аудиосигнал телевизора может также
вводиться через гнездо
HDMI OUT.
3
Гнезда HDMI 1-4
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи видео-/
аудиосигналов (c. 25
).
4
Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 27).
5
Гнездо NETWORK
Для проводного подключения к сети (c. 28).
6
Силовой кабель
Для подключения к настенной розетке переменного тока
(c. 29).
7
Гнезда
AV
Гнезда AUDIO
Для подключения к воспроизводящим видео-/
аудиоустройствам и ввода видео-/аудиосигналов (c. 25).
8
Гнездо MONITOR OUT
Для подключения к телевизору и вывода видеосигналов
(c. 24).
9
Гнездо
SUBWOOFER PRE OUT
Для подключения к сабвуферу (со встроенным усилителем)
(c. 19).
:
Разъемы
SPEAKERS
Для подключения к колонкам (c. 16).
Ru
14
