Требования к кабелю
Используйте следующие типы продающихся отдельно кабелей для подключения
колонок к аппарату:
Кабели колонок (по числу необходимых
колонок)
Штекерный аудиокабель (для подключения
сабвуфера)
–
+
–
+
Подключение колонок
n
Подключение колонки
Подключите кабель колонки между отрицательным (–) разъемом аппарата и
отрицательным (–) разъемом колонки, а также между положительным (+) разъемом
аппарата и положительным (+) разъемом колонки.

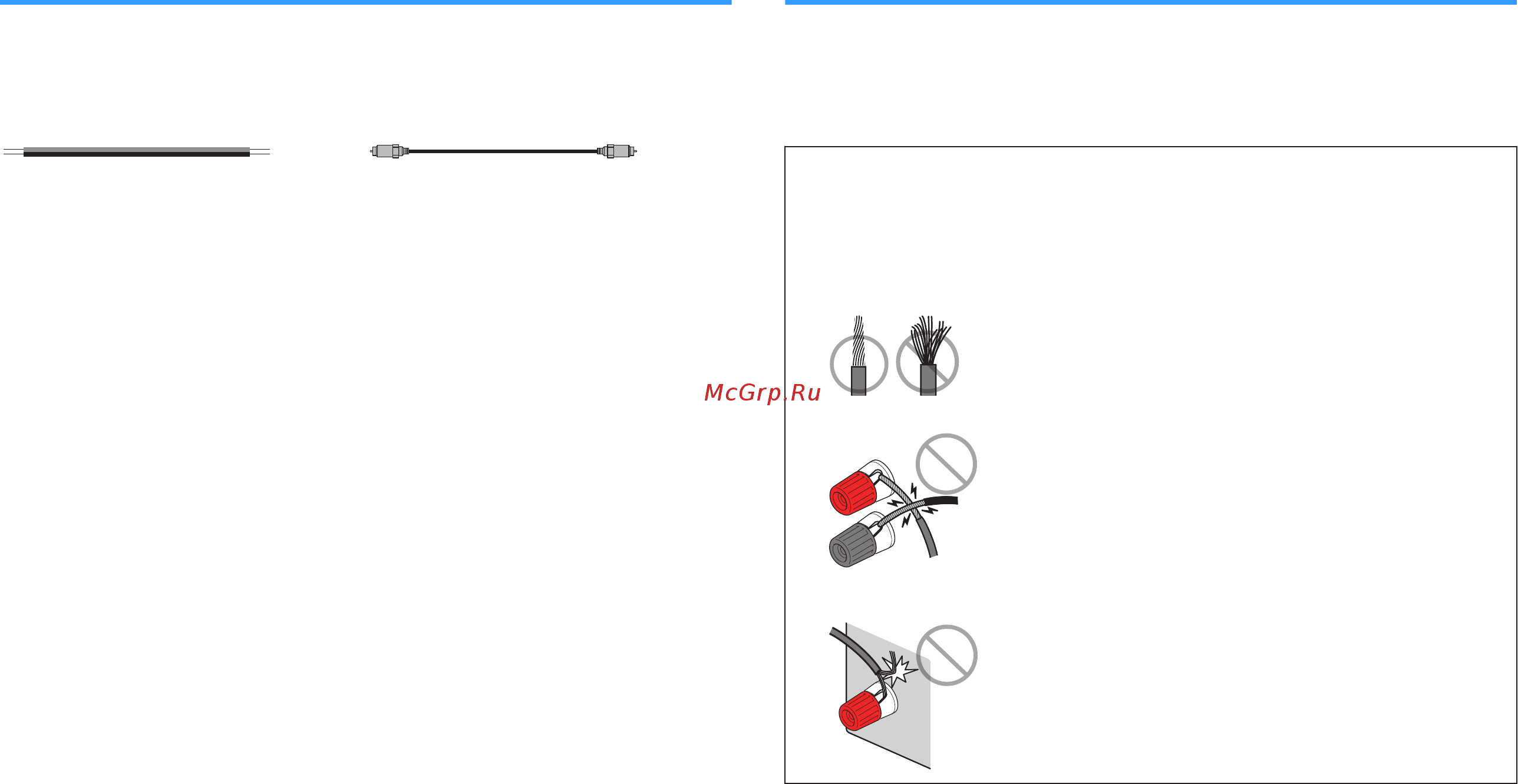

УВЕДОМЛЕНИЕ
При подключении кабелей колонки обращайте внимание на следующее:
▪ Подготовьте кабели колонок в месте подальше от аппарата, чтобы избежать случайного попадания
жил провода внутрь аппарата, что может привести к короткому замыканию или неисправности
аппарата.
▪ Неправильное подключение кабелей колонок может привести к короткому замыканию, а также
повреждению аппарата или колонок.
– Надежно скрутите вместе оголенные части проводов кабелей колонки.
– Не допускайте, чтобы оголенные провода кабеля колонки соприкасались между собой.
– Не допускайте, чтобы оголенные провода кабеля колонки соприкасались с металлическими
деталями аппарата (задней панелью и винтами).
Ru
18
