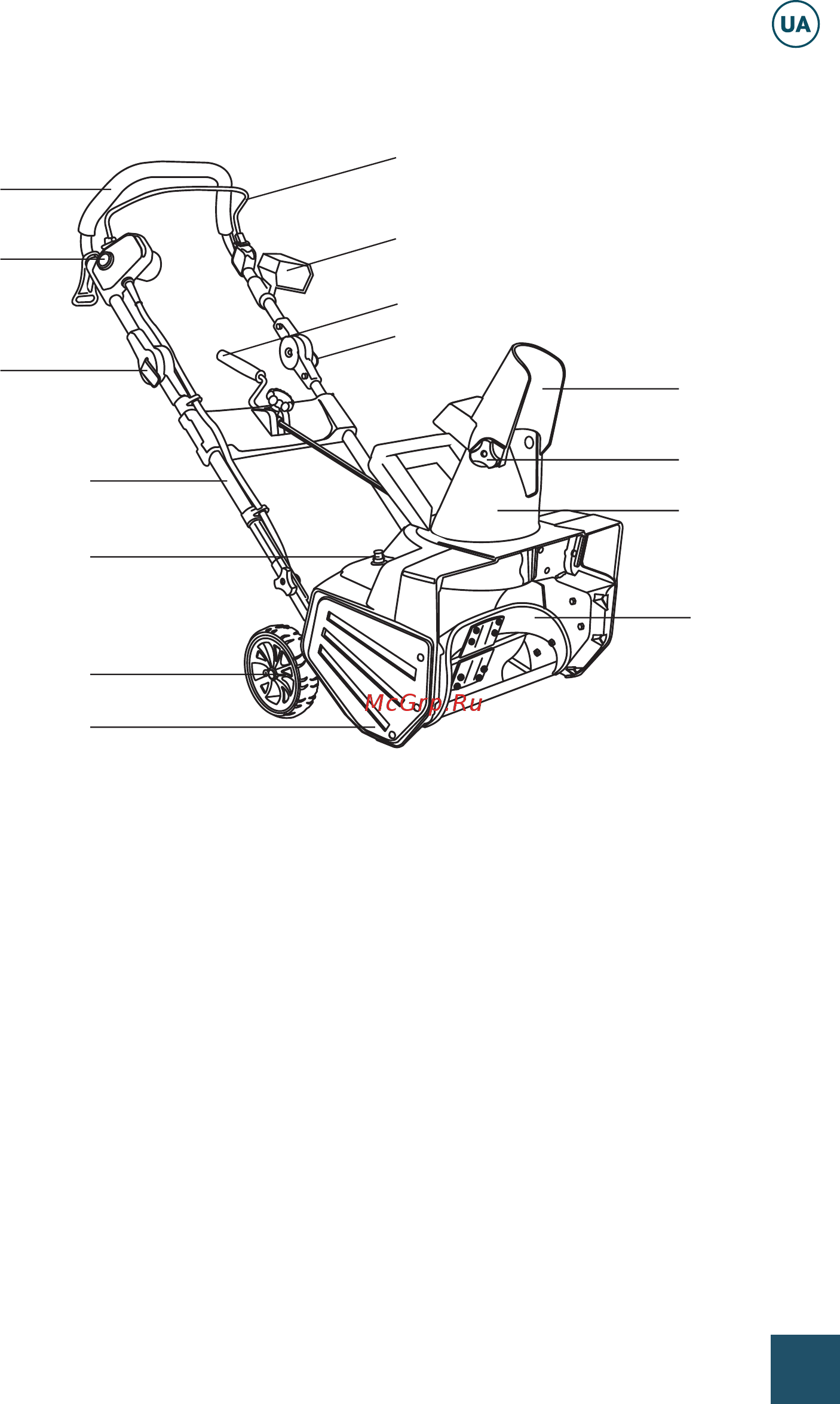

ЗАГАЛЬНИЙ ВИГЛЯд І сКЛАдОВІ ЧАсТИНИ ВИрОБУ S 500
1 Скоба ввімкнення двигуна
2 Ручка управління
3 Ручка зміни напрямку викиду снігу
4 Фіксатор кута нахилу ручки управління
5 Нижня частина ручки управління
6 Колеса
7 Кришка ремінного приводу шнека
8 Шнек
9 LED фара
10 Труба викиду снігу
11 Дефлектор дальності викиду
12 Запобіжна кнопка ввімкнення двигуна
13 Захист від перевантаження (запобіжник)
14 Фіксатор нахилу дефлектора сніговідводу
