Hyundai S 500 [9/36] Монтаж механизма выброса снега
![Hyundai S 500 [9/36] Монтаж механизма выброса снега](/views2/1487133/page9/bg9.png)
9
3. Затяните на каждой стороне фиксирующую гайку-барашек.
4. Закрепите электрокабель с помощью клипсы для крепления кабеля.
Монтаж рукоятки привода вращения снегоотвода (Рис. 3, 4)
1. Пропустите рукоятку привода снегоотвода сквозь отверстие в крышке нижней штанги ручки
управления.
2. Вставьте рукоятку в приемник механизма выброса снега. Удостоверьтесь в зацеплении зубьев
снегоотвода и шестерни привода вращения снегоотвода. Зафиксируйте соединение при помощи
шплинта.
3. Загните концы шплинта плоскогубцами.

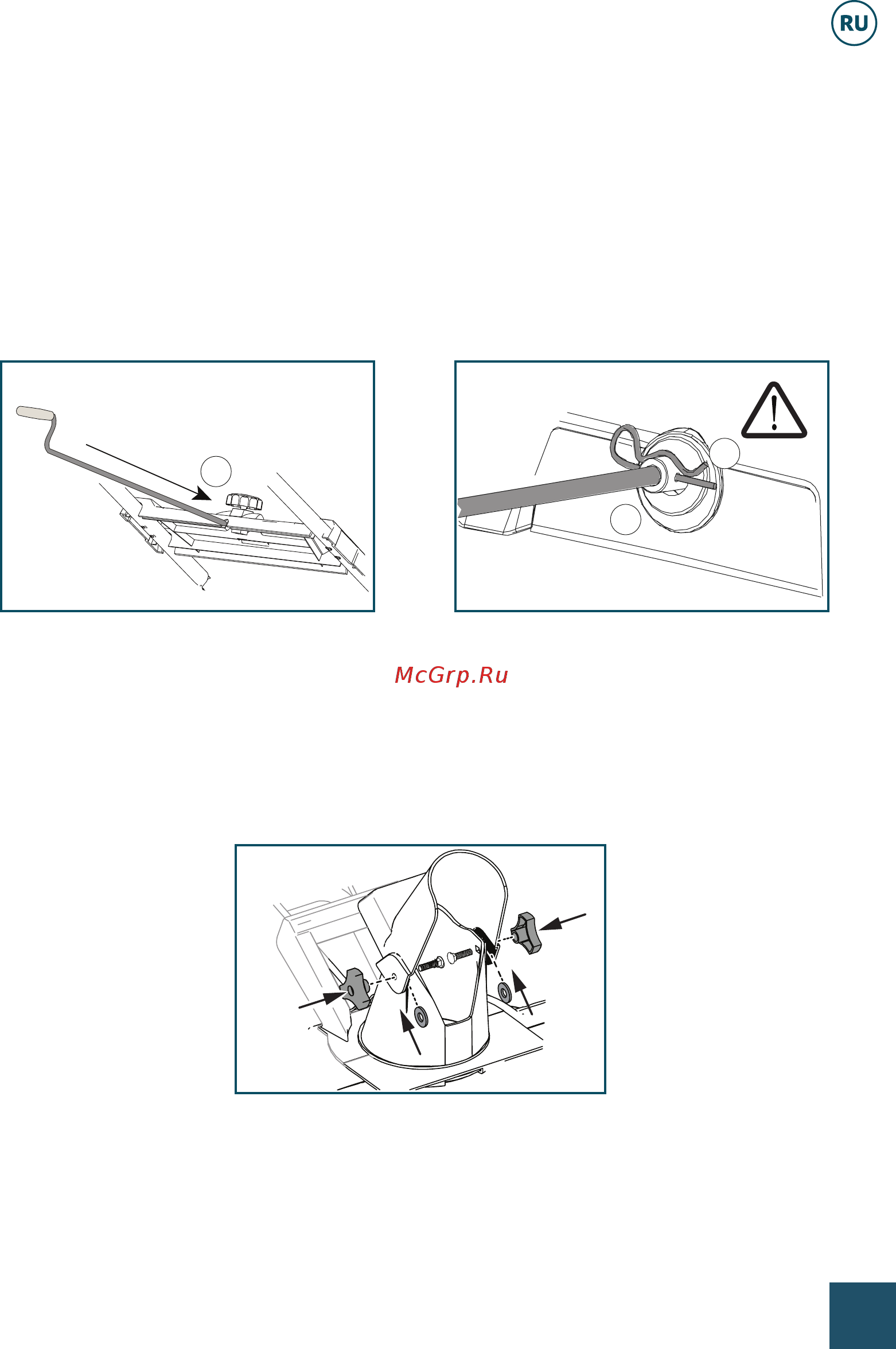

Рис. 3 Рис. 4
Рис. 5
1
2
3
Монтаж механизма выброса снега
• Выкрутите фиксирующие болты из желоба выброса снега.
• Вставьте фиксирующие болты через отверстия направляющих в механизме выброса снега.
• Вставьте между желобом выброса снега и дефлектором резиновую шайбу.
• Затяните на каждой стороне фиксирующую гайку-барашек.
