Сборка системы переключения передач

• Вытащите шплинт B, соедините штангу А с рукояткой панели через отверстие и зафиксируйте

шплинтом B снова (рис.3).

• Соедините другую сторону штанги А с рычагом переключения передач С в нижней части

машины (рис.4).

Установка механизма вращения снежного желоба

• На панели оператора проверьте соединение рукоятки вращения желоба D (рис.5) с гибким

валом E (рис.6).

• Механизм поворота желоба F должен быть зафиксирован на корпусе машины (рис.6), а гибкий

вал E должен быть надежно соединён c механизмом поворота желоба F (рис.6) и рукояткой

вращения желоба D (рис.5).

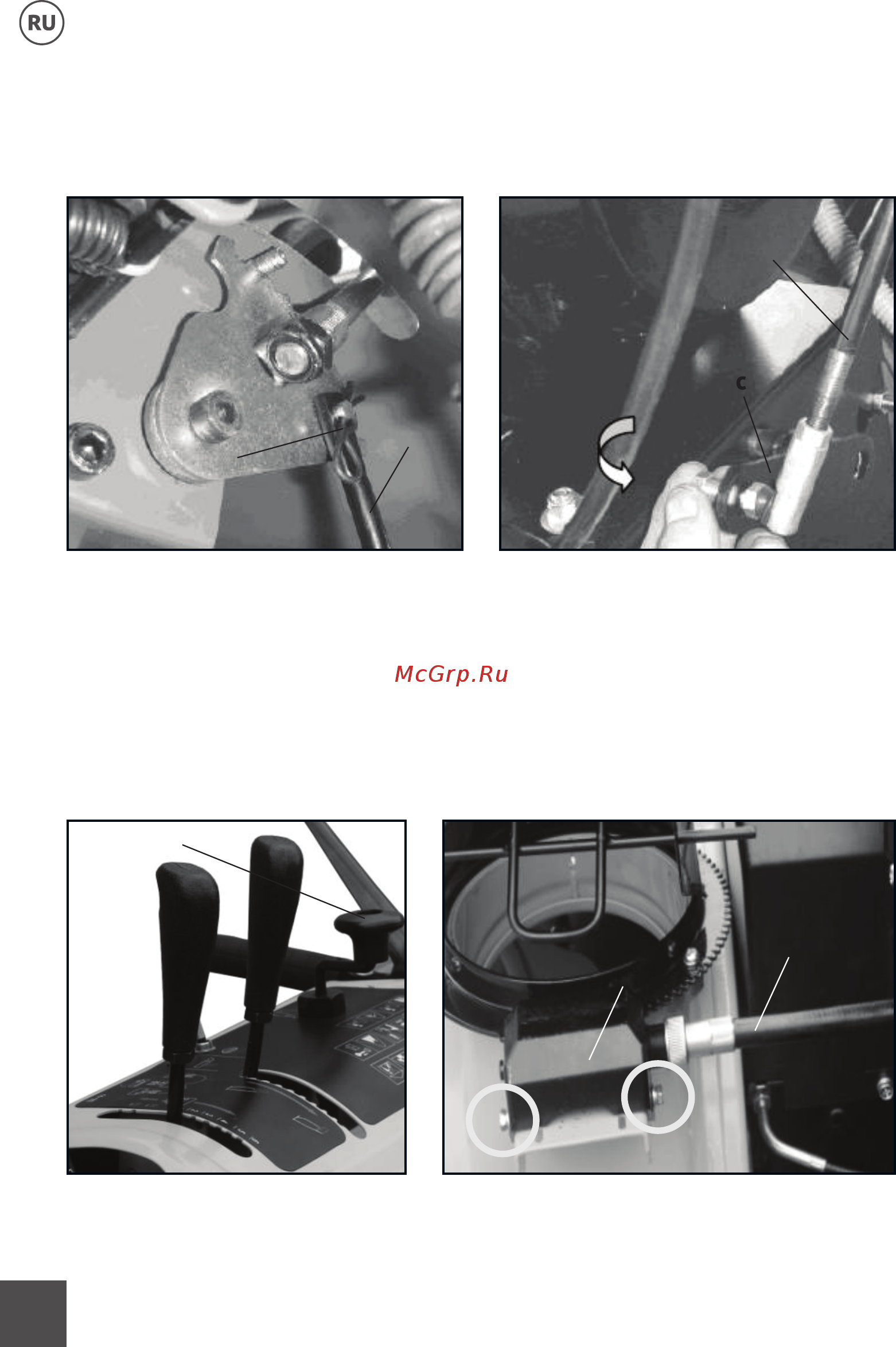

Рис. 3 Рис. 4

Рис. 5 Рис. 6
