1. Схематическое изображение

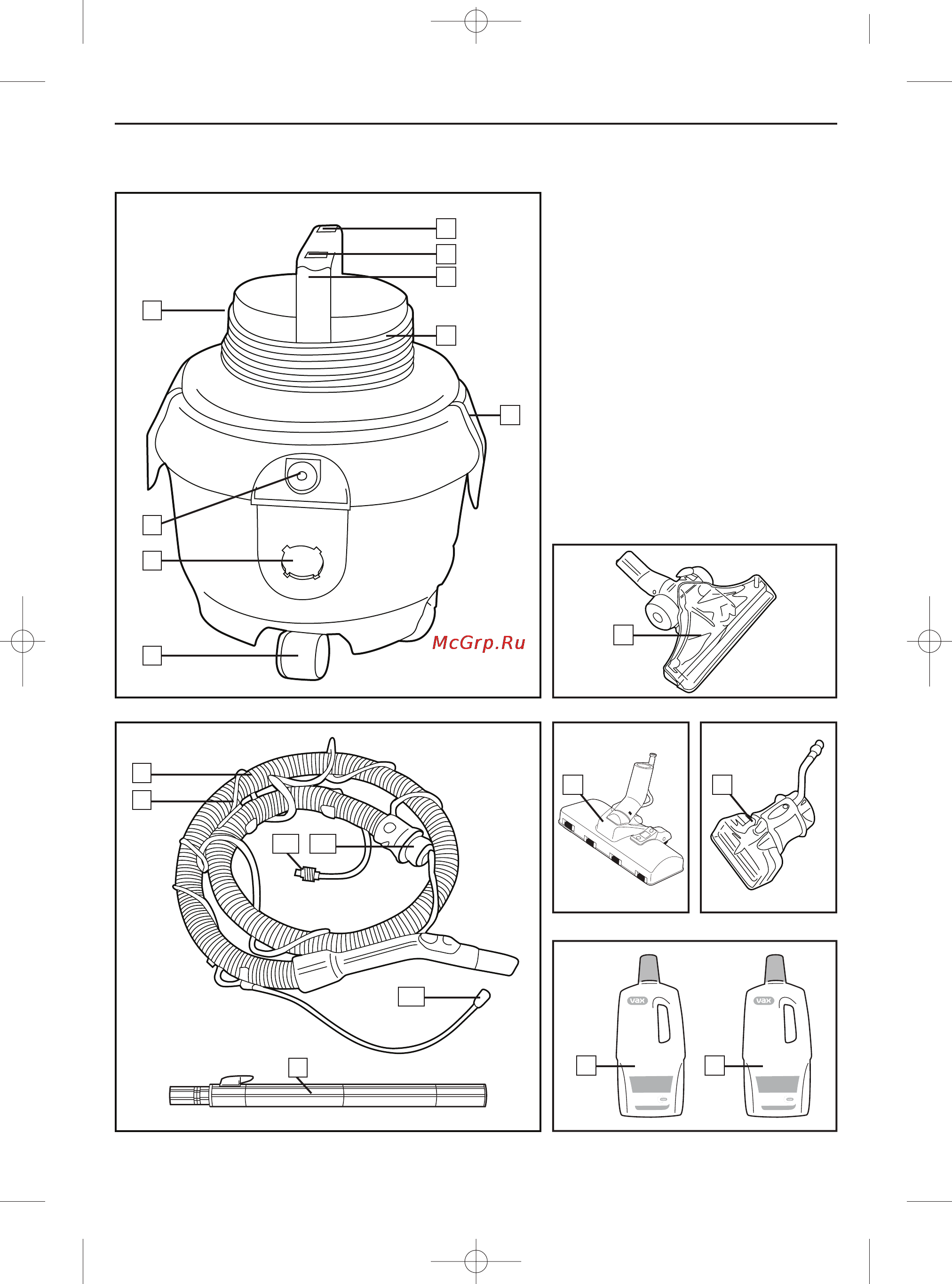

Перечень деталей
5
2
1
3
6
7
2
1. Кнопка переключения работы двигателя
(красная)
2. Кнопка переключения работы помпы
(зеленая)
3. Ручка для переноски
4. Сетевой шнур
5. Защелки для фиксации электродвигателя
к резервуару
6. Ролики
7. Отверстие для подсоединения шланга
8. Разъем для подсоединения капилляра
подачи моющего раствора
9. Фильтр на выходе
10. Шланг
10a. Конец шланга для его подсоединения
к пылесосу (7)
11. Капилляр подачи моющего раствора
11a. Коннектор для подсоединения капилляра
к разъему (8)
11b. Коннектор для подсоединения капилляра
к насадкам для влажной уборки
12. Телескопическая труба
13. Насадка для мытья ковров Fibreflow
14. Насадка для мытья твердых напольных
покрытий Hydrodry
15. Насадка для мытья обивки мягкой мебели
16. Чистящее средство ААА для ковров
фирмы Vax
17.
Чистящее средство MULTI для твердых
напольных покрытий фирмы Vax
4
Рис. 1/2
Рис. 1/1
Рис. 1/6
Рис. 1/5Рис. 1/4
Рис. 1/3
AAA
A NT I
A LL ERGE N
A DD I TI V E
multi
8
9
10
11
10a11a
11b
13
1514
16 17
12
