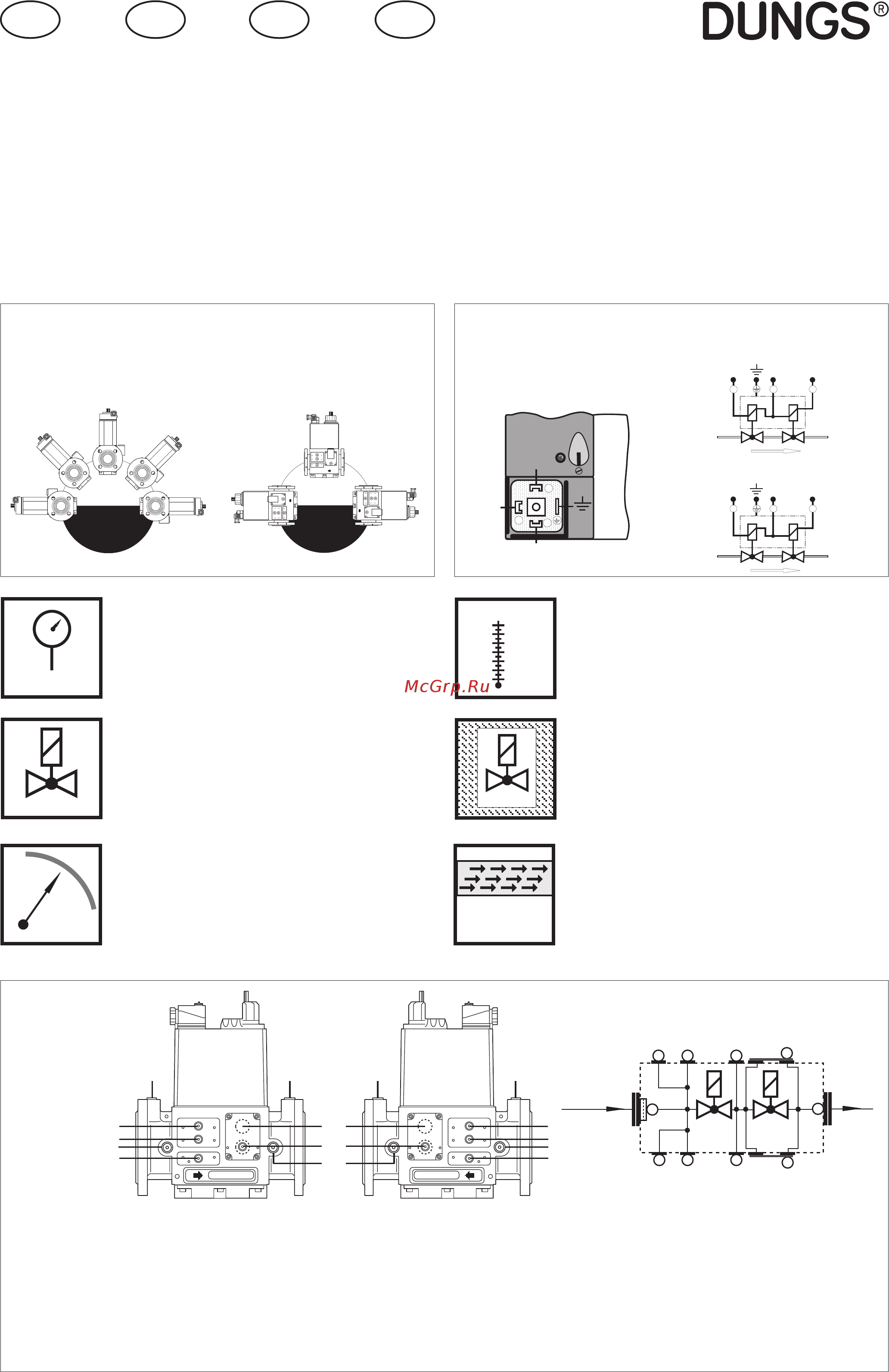

M/CD • Edition 02.06 • Nr. 228 936
Инструкция по
эксплуатации и монтажу
Двойной электромагнитный
клапан
Тип DMV-D.../11
Тип DMV-DLE.../11
Номинальные внутренние диаметры
DN 40 - 125
Provozní a montážní
návod
Dvojitý magnetický ventil
Typ DMV - D.../11
Typ DMV-DLE.../11
Jmenovité světlosti
DN 40 - 125
Instrukcja obsługi i
montażu
Zawór elektromagnetyczny
podwójny
typ DMV-D.../11
typ DMV-DLE.../11
średnice znamionowe
DN 40 - 125
Kullan∂m ve Montaj
K∂lavuzu
∑kili manyetik ventil
Tip DMV- D... /11
Tip DMV-DLE.../11
Nominal çap
DN 40 - 125
Положение при монтаже
Poloha vestavění
Położenie zabudowy
Montaj pozisyonu
Электрическое соединение
Elektrický přípoj
Podłączenie elektryczne
Elektrik baπlant∂s∂
IEC 730-1 (VDE 0631 T1)
Макс. рабочее давление
Max. provozní tlak
Maks. ciśnienie robocze
Max. ∑µletme bas∂nc∂
p
max.
= 500 mbar
V1+V2 класс А, группа 2
V1+V2 třída A, skupina 2
V1+V2 Klasa A, grupa 2
V1+V2 S∂n∂f A/ Grup 2
согласно / podle / wg / göre
EN 161
Температура окружающей среды
Teplota okolí
Temperatura otoczenia
Çevre s∂cakl∂π∂
-15 °C … +60 °C
Вид защиты
Krytí
Rodzaj ochrony
Koruma türü
IP 54 согласно / podle / wg / göre
IEC 529 (DIN EN 60 529)
Пункты для измерения
давления
Odběry tlaku
Odprowadzenia
ciśnieniowe
Bas∂nç ç∂k∂µlar∂
Семейство / Skupina / Rodzina / Familya 1 + 2 + 3
Не содержит цветных металлов, предназначается для
газов, содержащих не более 0,1 об. % сухого H
2
S. /
Prostý barevných kovů, vhodný pro suché plyny s obsahem
až max. 0,1 obj. % H
2
S. / Nie zawiera metali kolorowych,
przeznaczony dla gazów o maksymalnej zawartości 0,1
% objętościowych suchego H
2
S . / Tunç dökümü içermez,
azm. hacimsel % 0,1 kuru H
2
S içeren gazlar için uygundur.
Заземление согласно местным инструкциям
Uzemnění podle místních předpisů
Uziemienie zgodnie z lokalnymi przepisami
Yerel yönetmeliklere göre topraklama
U
n
~(AC) 230 V
или/nebo/lub/veya
~(AC) 110 V-120V
=(DC) 24 V- 28V
Продолжительность включения/
Doba zapnutí / czas włączenia / Dev-
rede kalma süresi 100 %
Вместо резьбовых пробок
1,2,3,5 можно также применять
измерительный патрубок G 1/8
DIN ISO 228.
Závěrné šrouby 1, 2, 3, 5 mohou
být také nahrazeny měřicím
nástavcem G 1/8 DIN ISO 228.
Śruby zamykające 1, 2, 3, 5
można także zastąpić króćcem
pomiarowym G 1/8 DIN ISO 228
1, 2, 3, 5 nolu kapak civatalar∂n∂n
yerine G 1/8 DIN ISO 228 normlu
ölçüm elemanlar∂ da tak∂labilir.
4
Закрытое соединительное
отверстие для
трубопроводной арматуры.
Zakrytý spojovací otvor pro
příslušenství systému.
Osłonięty otwór łączący dla
osprzętu systemowego
Sistem aksesuar∂ için sakl∂
baπlant∂ deliπi
1, 2, 3, 5
Резьбовая пробка / Šroub uzávěru
/ Śruba zamykająca / Kapak civatas∂
G 1/8 DIN ISO 228
6, 7
G 1/4 DIN ISO 228
8,9
G 1/2 по желанию / opčně /
opcjonalnie / opsiyon




 
[mbar]
EN 161
[ V ]
°C
0
+60
-15
IEC 529IEC 529
Gas Gaz
D I
GB
F
FIN
N
DK
S
F P
NL
E
CZ
PL
TR
RUS
 

 


