M/CD • Edition 02.06 • Nr. 228 936
DMV-DLE

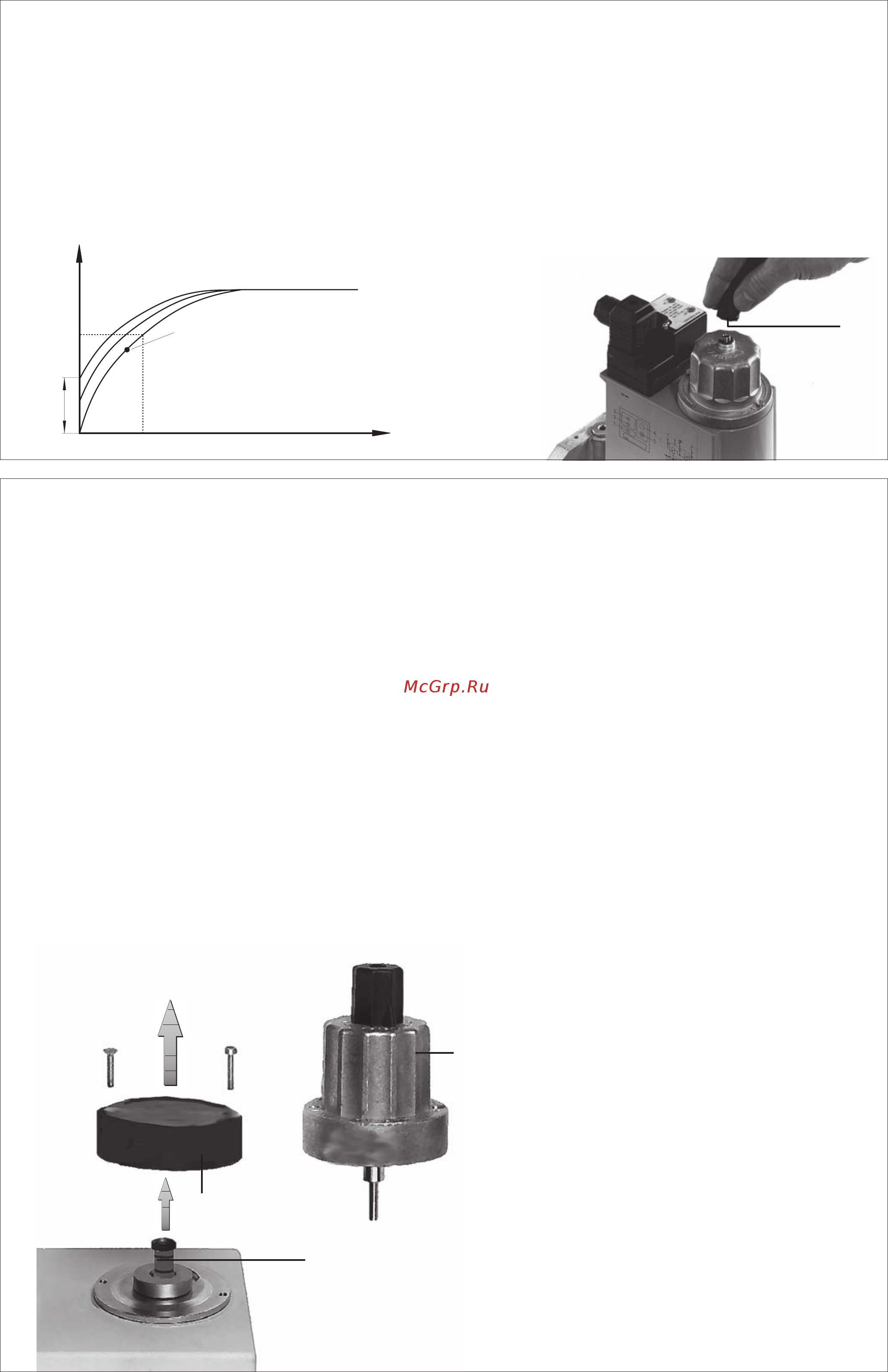

Nastavení rychlozdvihu V
start
Nastavení DMV-DLE ze závodu:
rychlozdvih není nastaven.
1. Nastavovací čepičku E
odšroubovat od hydrauliky.
2. Nastavovací čepičku obrátit a
použít jako nářadí.
3. Otáčení doleva = zvětšení
rychlozdvihu (+).
DMV-DLE
Настройка скоростного
подъема
V
старт.
Заводская настройка DMV-DLE:
настройка скоростного подъема не
произведена
1.
Открутить регулировочный
колпачок Е гидравлического узла.
2.
Регулировочный колпачок
повернуть и использовать в
качестве инструмента.
3.
Поворачивая влево = возрастает
скоростной подъем (+).
DMV - DLE
H∂zl∂ strok ayar∂ Vstart
Fabrika ayar∂ DMV - DLE:
H∂zl∂ strok ayar∂ yap∂lmam∂µt∂r
1. Ayar kapaπ∂n∂ E hidrolik
üniteden sökün.
2. Ayar kapaπ∂n∂ döndürün ve
alet olarak kullan∂n.
3. Kapaπ∂ sola döndürme =
H∂zl∂ stroπun büyütülmesi (+)
DMV-DLE
Nastawienie suwu szybkiego V
start
Nastawienie fabryczne DMV-DLE:
suw szybki nie nastawiony
1. Wykręcić kapturek regulacyjny
E z modułu hydraulicznego.
2. Odwrócić kapturek regulacyjny
i wykorzystać w charakterze
narzędzia.
3. Obrót w lewo = zwiększenie
suwu szybkiego (+)
[m /h]
3
[s]
t
Заводская настройка
Nastavení ze závodu
Réglage d'usine
Fabrika ayar∂
Скоростной
подъем
Rychlozdvih
Suw szybki
H∂zl∂ strok
Замена диска для
крепления соленоида или
гидравлического узла
1. Установку выключить.
2. Удалить с винта с
потайной головкой А
предохранительный лак.
3. Выкрутить винт с
потайной головкой А.
4.
Выкрутить винт с
цилиндрической головкой В.
5. Снять диск С.
6. Снять заглушку Е.
7.
Заменить гидравлический узел D.
8.
Вкрутить снова винты с
потайной и цилиндрической
головками. Винт с потайной
головкой закрутить так, чтобы
гидравлический привод можно
было еще прокручивать.
9.
Винт с потайной головкой А покрыть
предохранительным лаком.
10.
Проверку на герметичность
проводить на месте
резьбовой пробки 3:
р
макс.
= 500 мбар
11. Провести проверку
функционирования.
12. Включить установку.
Výměna talíře pro upevnění
magnetu nebo hydrauliky
1. Zařízení vypnout.
2. Odstranit pojistný lak ze
zápustného šroubu A.
3. Zápustný šroub A vyšroubovat.
4. Šroub s válcovou hlavou B
vyšroubovat.
5. Nastavovací talíř C sejmout.
6. Závěrnou zátku E odstranit.
7. Hydrauliku D vyměnit.
8. Zápustný šroub a šroub
s válcovou hlavou opět
zašroubovat. Zápustný šroub
utáhnout pouze tak, aby mohlo
být s hydraulikou ještě otáčeno.
9. Zápustný šroub A přetřít
pojistným lakem.
10.
Zkouška těsnosti přes
snímač tlaku šroub uzávěru 3
p
max.
= 500 mbar.
11. Provést funkční zkoušku.
12. Zařízení zapnout.
Wymiana tarczy mocowania
elektromagnesu lub modułu
hydraulicznego
1. Wyłączyć instalację.
2. Usunąć lakier zabezpieczający
ponad śrubą z łbem stożkowym
wpuszczanym A.
3. Wykręcić śrubę z łbem
stożkowym wpuszczanym A.
4.
Wykręcić śrubę z łbem walcowym B.
5. Podnieść tarczę C.
6. Usunąć zaślepkę E.
7.
Wymienić moduł hydrauliczny D.
8.
Na powrót wkręcić śrubę z łbem
stożkowym wpuszczanym i
śrubę z łbem walcowym. Śrubę z
łbem stożkowym wpuszczanym
dociągnąć tylko na tyle, aby można
jeszcze było obracać moduł
hydrauliczny.
9. Śrubę z łbem stożkowym
wpuszczanym A pokryć
lakierem zabezpieczającym.
10. Przeprowadzić kontrolę
szczelności poprzez
odprowadzenie ciśnieniowe
ze śrubą zamykającą 3:
p
max.
= 500 mbar
11. Przeprowadzić kontrolę
działania.
12. Włączyć instalację.
M∂knat∂s baπlama diski
veya hidrolik ünitesinin
deπiµtirilmesi
1. Tesisi kapat∂n.
2. Gömme baµl∂ civata A
üzerindeki emniyet boyas∂n∂
temizleyin.
3. Gömme baµl∂ civatay∂ A
sökün.
4. Silindirik baµl∂ civatay∂ B
sökün.
5. Ayar diskini C veya hidrolik
ünitesini D kald∂r∂n.
6. Kapak tapas∂n∂ E ç∂kar∂n.
7. Ayar diskini C veya hidrolik
ünitesini D deπiµtirin.
8.
Gömme ve silindirik baµl∂
civatay∂ tekrar tak∂n. Gömme
baµl∂ civatay∂ hidrolik ünitesi
döndürülebilecek kadar s∂k∂n.
9. Gömme baµl∂ civataya A
emniyet boyas∂n∂ sürün.
10. Bas∂nç ç∂k∂µ∂ kapak
civatas∂ 3 üzerinden
s∂zd∂rmazl∂k kontrolünü
yap∂n:
p
max
= 500 mbar
11. Fonksiyon kontrolü yap∂n.
12. Tesisi tekrar çal∂µt∂r∂n.
°
°
°
D
A
E
C
B
E
°
