Потребители переменного тока
ВНИМАНИЕ:
При значительной перегрузке сработает прерыватель цепи переменного тока. При не- •
значительной перегрузке прерыватель цепи переменного тока не сработает, однако
работа в таком режиме может снизить ресурс электрогенераторной установки.
Перед подключением потребителей тока к электрогенераторной установке убедитесь •
в их исправности. Запрещается использовать неисправные потребители тока, а также
неисправную электропроводку и соединительные устройства. Если потребитель тока
внезапно начинает работать со сбоями, снижает обороты, или останавливается, не-
обходимо незамедлительно выключить его. После этого отключите потребитель тока,
и определите причину неисправности, осмотрев его.
1. Запустите двигатель (см. стр. 20).
2. Переведите прерыватель цепи переменного тока в положение ON (ВКЛ).
3. Убедитесь, что подключаемый потребитель тока выключен, затем подключите его к
электрогенераторной установке.

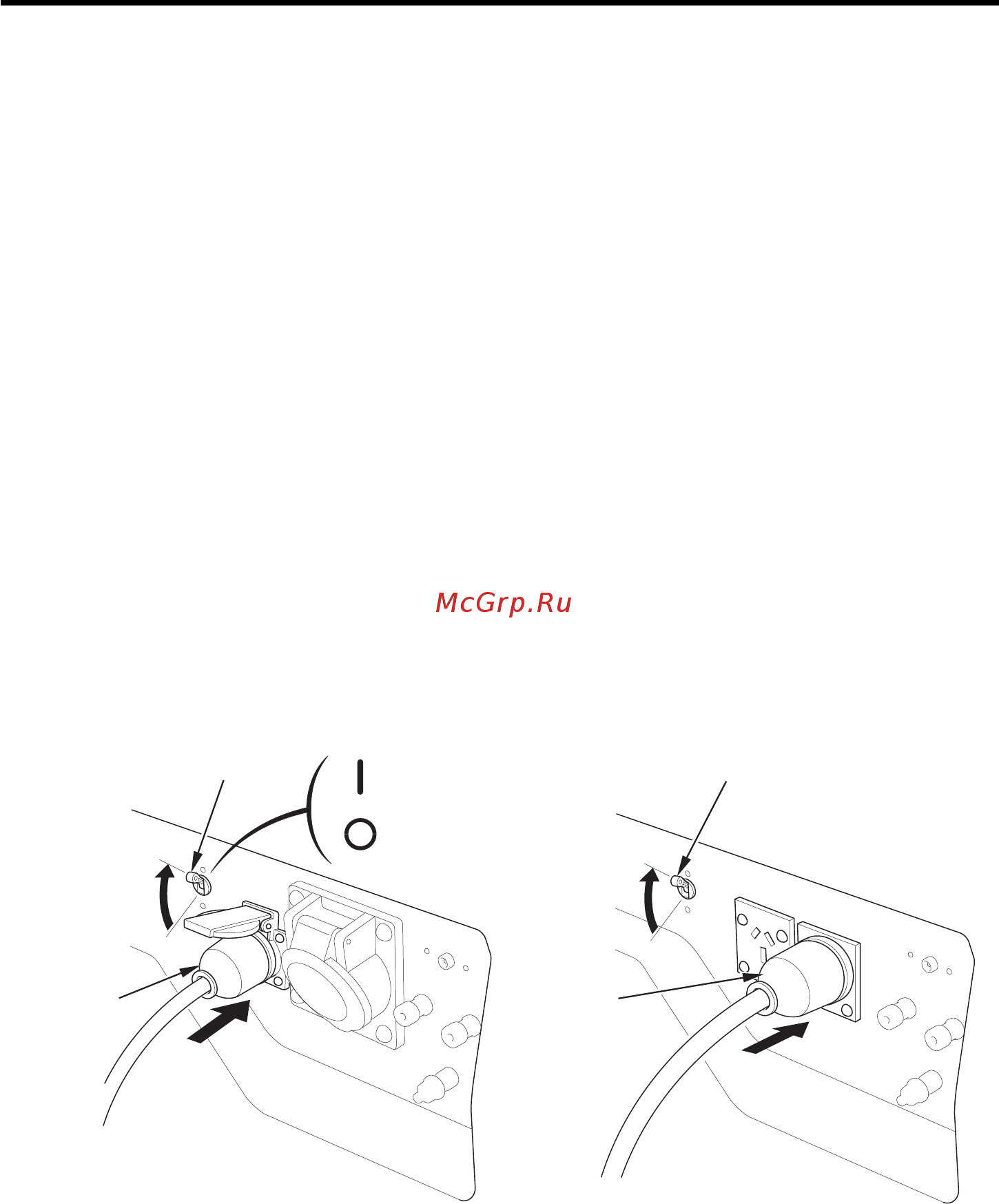

тип RGH: Тип UH:
ON
ON
ON
Большинство электродвигателей-потребителей тока в момент включения потребляет
большую мощность, чем в штатном режиме.
ПРЕРЫВАТЕЛЬ ЦЕПИ
ПЕРЕМЕННОГО ТОКА
ПРЕРЫВАТЕЛЬ ЦЕПИ
ПЕРЕМЕННОГО ТОКА
ШТЕПСЕЛЬНАЯ
ВИЛКА
ШТЕПСЕЛЬНАЯ
ВИЛКА
