Honda HRX 537 HYE [3/20] Описание устройства
![Honda HRX 537 HYE [3/20] Описание устройства](/views2/1488753/page3/bg3.png)

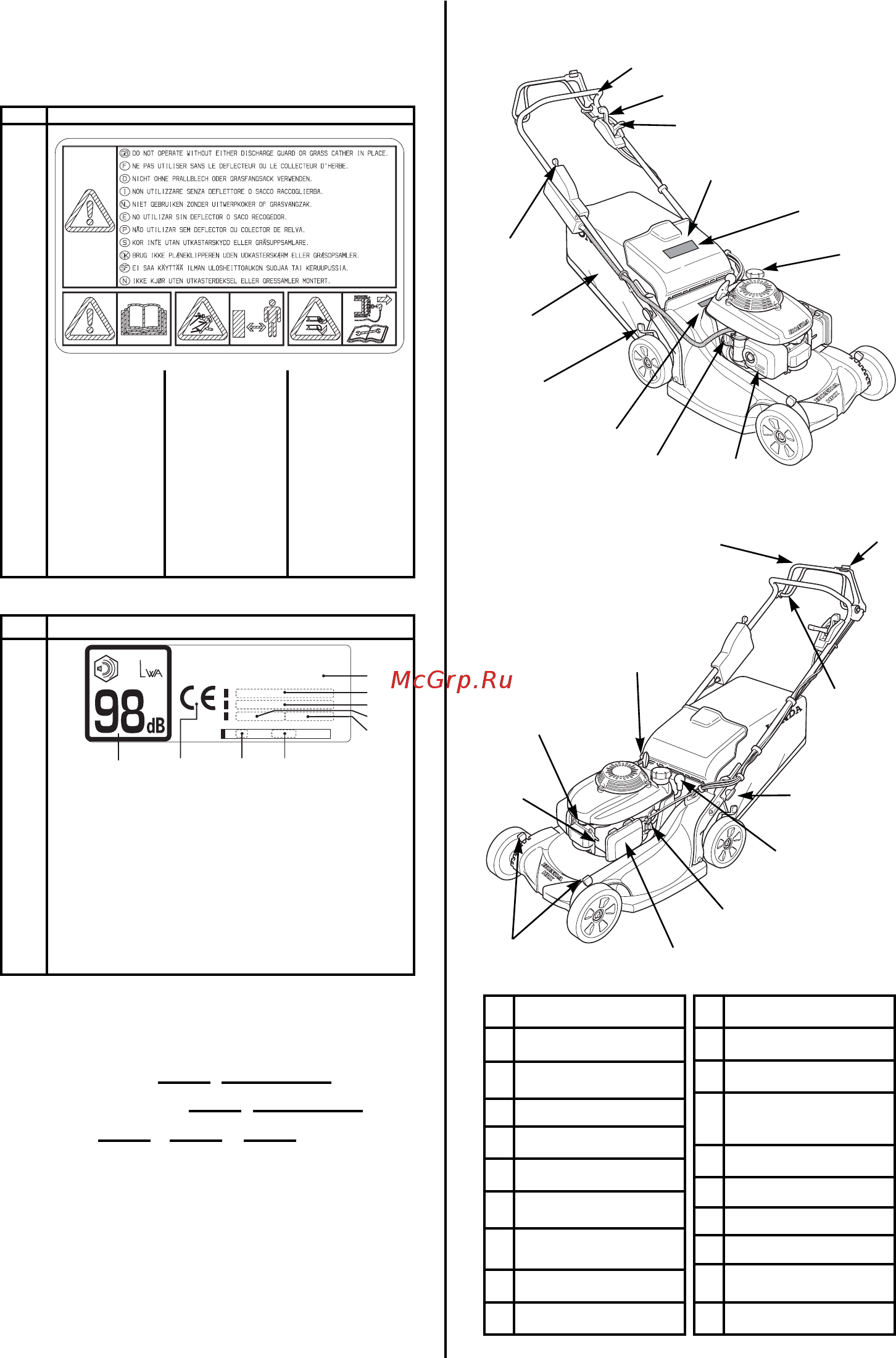

РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩЕЙ ТАБЛИЧКИ
Надписи, содержащиеся на данной табличке, предостерегают о
потенциальной опасности серьезного травмирования. Внимательно
ознакомтесь с ними. Если предупреждающая наклейка отклеивается
или текст на ней стал неразличим, обратитесь к официальному
дилеру компании Honda для ее замены.
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА ИЗДЕЛИЯ
Запишите серийные номера рамы и двигателя на расположенных
ниже строках. Эти номера понадобятся вам при заказе запасных
частей и возникновении гарантийных случаев или технических
вопросов.
Серийный номер рамы: '
Серийный номер двигателя: '
Дата продажи: / /
ОПИСАНИЕ УСТРОЙСТВА
3
Буква Значение
A
Перед началом
работы с
газонокосилкой
прочтите и
уясните
содержание
Руководства и
назначение всех
органов
управления.
При работе не
позволяйте
находиться в зоне
скашивания
людям, и особенно
детям, или
домашним
животным.
Следите, чтобы
руки и ноги
находились на уда
лении от корпуса
газонокосилки.
Перед
выполнением
любых работ по
обслуживанию
снимайте
наконечник
высоковольтного
провода свечи
зажигания.
Буква Значение
В
1. Допустимый уровень звукового давления по методике
2000/14/EC
2. Отметка о соответствии стандартам
Директивы EEC/89/392.
3. Номинальная мощность в киловаттах
4. Рекомендованная частота вращения вала двигателя в
мин
1
5. Масса в килограммах
6. Год выпуска
7. Серийный номер
8. Модель
9. Название и адрес изготовителя
8
7
6
9
5
4 3
kW
min
-1
HONDA POWER EQUIPMENT MFG., INC.
P.O. BOX 37, HONDA DRIVE, NC HWY. 119
SWEPSONVILLE, N.C. 27359 U.S.A.
2
1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
A [ТАБЛИЧКА]
B [ТАБЛИЧКА]
[8]
[14]
[20]
[17]
[18]
[19]
[11]
[13]
[15]
[16]
[12]
1
Нижний держатель
рукоятки
2
Рычаг переключения
передач
3
Рычаг дроссельной
заслонки
4 Отбойный щиток
5 Пробка топливного бака
6 Глушитель
7
Крышка маслозаливного
отверстия
8
Рычаг регулировки высоты
скашивания (4)
9 Травосборник
10 Замок (только для HZEA)
11 Ручка управления ножами
12 Кнопка
13 Ручка включения привода
14
Рукоятка регулировки
длины нижнего держателя
рукоятки (2)
15
Скоба/Направляющая
рукоятка
16 Топливный кран
17 Воздухоочиститель
18 Карбюратор
19
Наконечник свечи
зажигания
20 Ручной стартер
Содержание
- Hrx537hyea hzea 1
- Введение 1
- Предупреждение 1
- Сведения по мерам безопасности 1
- Содержание 1
- Сведения по мерам безопасности 2
- A табличка 3
- B табличка 3
- Описание устройства 3
- Органы управления 4
- Подготовка к работе 4
- Контрольная проверка перед пуском двигателя 5
- Предупреждение 6
- On вкл 1 9
- Эксплуатация 9
- Достаточно длинная 11
- Предупреждение 11
- Слишком короткая 11
- Предупреждение 12
- Техническое обслуживание 12
- Регламент технического обслуживания 13
- Техническое обслуживание двигателя 13
- 15 мм 1 15
- Регулировка тросов управления 15
- Предупреждение 16
- Транспортировка хранение 17
- Возможные неисправности и способы их устранения 19
- Технические характеристики 20
