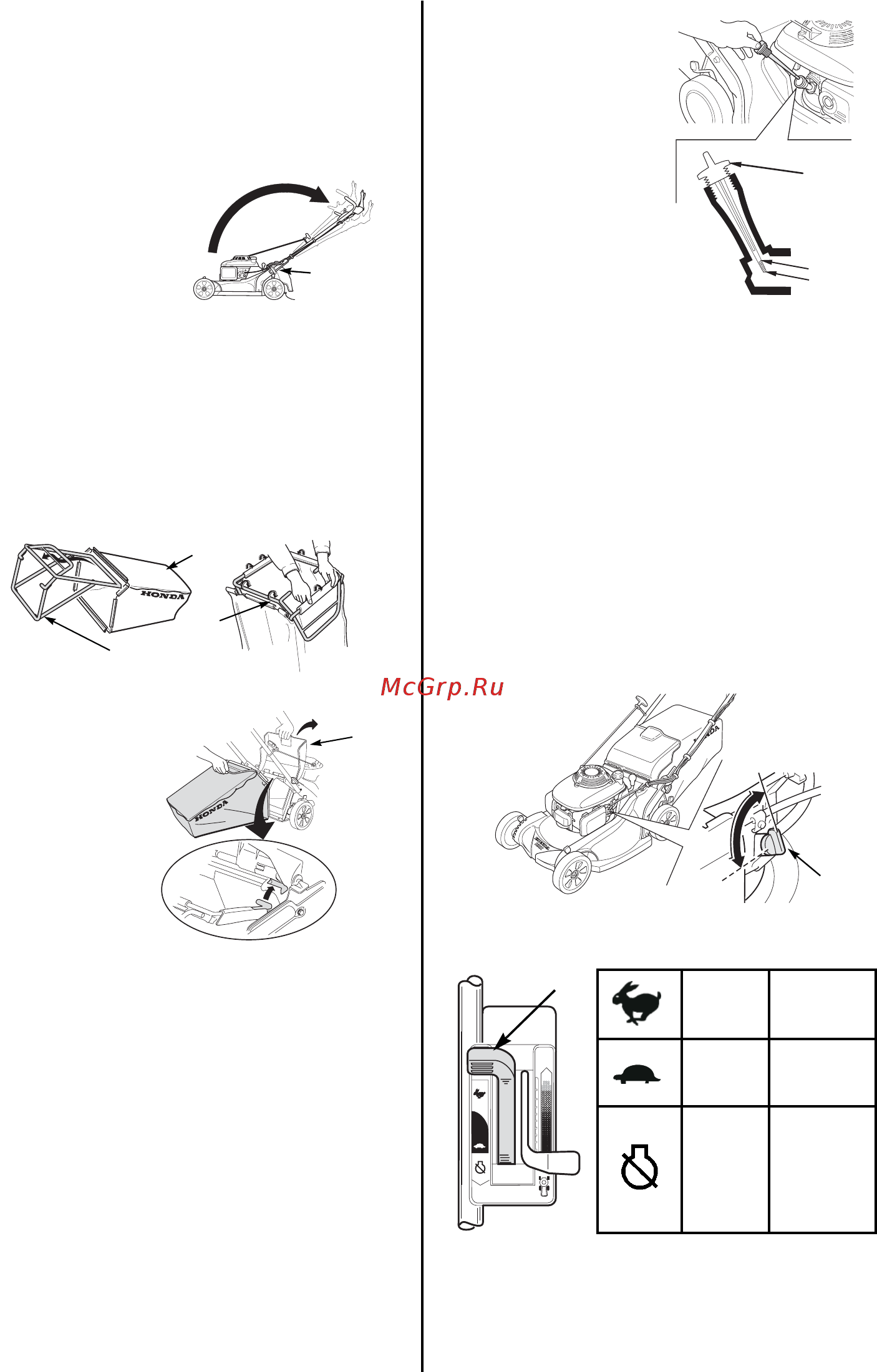

![Honda HRX 537 C5 HYE [4/20] Органы управления](/views2/1488753/page4/bg4.png)
4
ПОДГОТОВКА К РАБОТЕ
РАСПАКОВКА
Снимите упаковочный картон с нижнего держателя рукоятки.
УСТАНОВКА НИЖНЕГО ДЕРЖАТЕЛЯ РУКОЯТКИ
1. Поверните рукоятки регулировки длины нижнего держателя
рукоятки [1] на 90 градусов в положение разжима (страница 7).
2. Переместите нижний держатель
рукоятки в рабочее положение
для скашивания травы так,
чтобы установочные штифты
совпали с верхними, средними
или нижними отверстиями на
кронштейнах крепления.
3. Поверните рукоятки
регулировки длины ручки на 90
градусов в положение зажима и
штифты войдут в отверстия
зафиксируют нужное положение
нижнего держателя рукоятки.
АККУМУЛЯТОРНАЯ БАТАРЕЯ (ТИП HZEA)
Газонокосилка поставляется с отключенной аккумуляторной
батареей. Аккумуляторная батарея поставляется частично
заряженной и до начала эксплуатации ее следует зарядить в
течение 2024 часов. Инструкции по зарядке приведены на стр. 16.
Установите ключ в замок.
ПОДГОТОВКА ТРАВОСБОРНИКА
1. Установите рамку травосборника [1] в травосборник [2] и
установите зажимы [3] как показано на рисунке.
2. Поднимите отбойный
щиток [4] и установите
травосборник.
МОТОРНОЕ МАСЛО
Газонокосилка поставляется
БЕЗ МОТОРНОГО МАСЛА в
двигателе.
Залейте такое количество
моторного масла SAE 10W30
API класса не менее SJ, чтобы
его уровень находился между
верхней [2] и нижней [3]
метками на щупе [1] как
показано на рисунке.
Запрещается заливать в
двигатель лишнее
количество масла. Если
залить масло выше верхней
метки, то оно может попадать в
корпус воздушного фильтра и
воздушный фильтр.
ТОПЛИВО
См. стр. 6.
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ГАЗОНОКОСИЛКИ
Перед началом эксплуатации газонокосилки оператор должен
прочитать следующие главы:
••
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ (стр. 2)
••
ОРГАНЫ УПРАВЛЕНИЯ (стр. 4).
••
КОНТРОЛЬНАЯ ПРОВЕРКА ПЕРЕД ПУСКОМ
ДВИГАТЕЛЯ (стр. 5)
••
ПРИНЦИП ДЕЙСТВИЯ (стр. 9)
••
РЕГЛАМЕНТ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (стр. 13)
ОРГАНЫ УПРАВЛЕНИЯ
ТОПЛИВНЫЙ КРАН
Топливный кран [1] открывает и закрывает магистраль между
топливным баком и карбюратором.
РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Рычаг дроссельной заслонки [1] выполняет следующие функции:
[1]
[2]
[3]
[1]
[4]
[1]
[2]
[3]
OFF (ВЫКЛ)
ON (ВКЛ)
[1]
[1]
ВЫСОКАЯ
СКОРОСТЬ
Для пуска
двигателя
и для
скашивания.
НИЗКАЯ
СКОРОСТЬ
Для работы
двигателя на
холостых
оборотах.
STOP
(ОСТАНОВКА)
Для остановки
двигателя.
(Тип HZEA; Для
остановки
двигателя
поверните ключ
в положение
OFF.)
