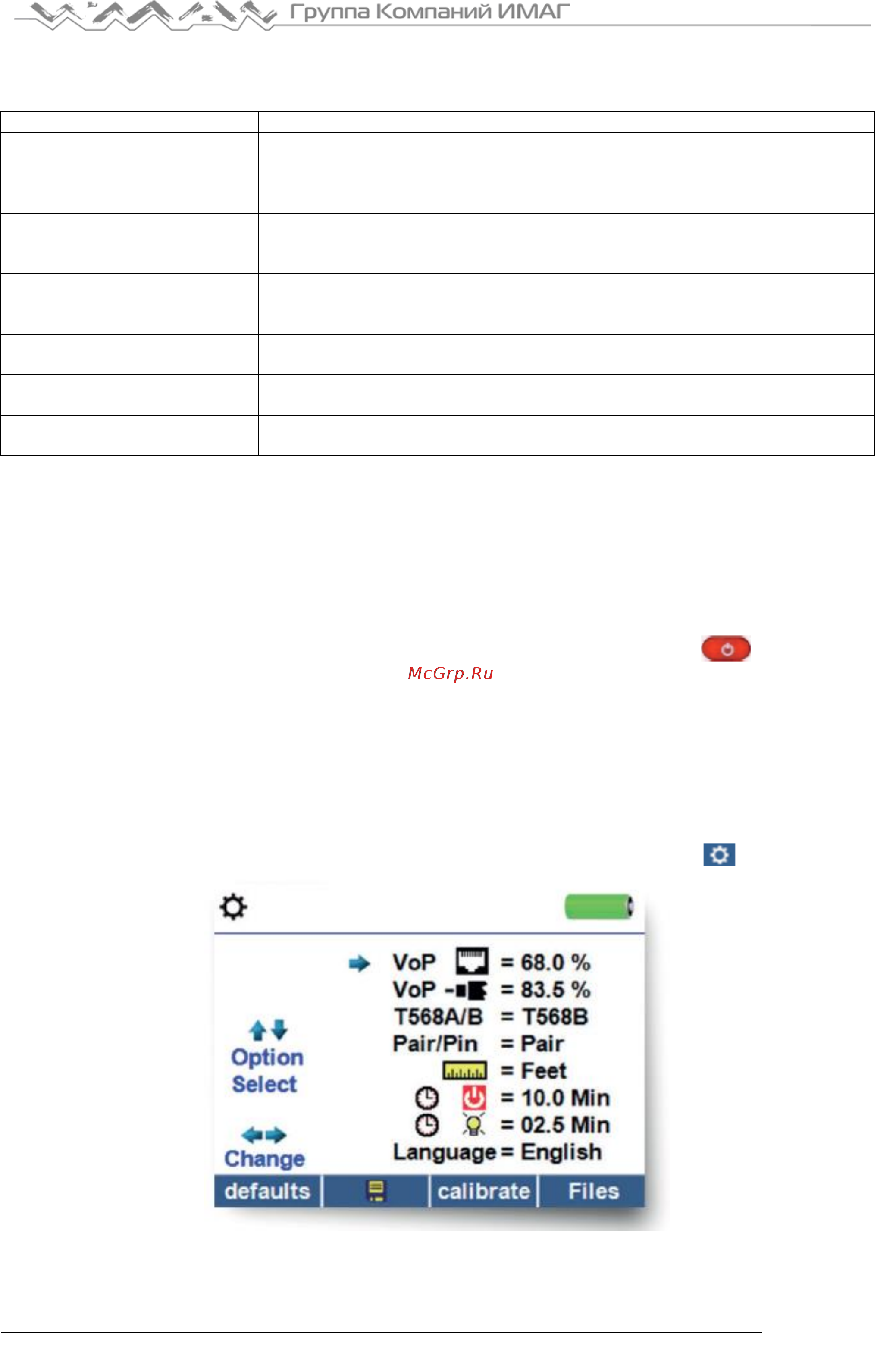

![Softing CableMaster 800 [7/22] Настройка тестера](/views2/1489055/page7/bg7.png)
Стр. 7 из 22
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Softing
© ИМАГ, 2017
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Softing и ИМАГ оставляют за собой
право без уведомления вносить изменения в описание продуктов.
Типы неисправностей
Кабельная неисправность
Описание
Неправильное подключение
проводов
Подключение проводов кабеля не соответствует стандартам разводки
кабелей Ethernet TIA568A/B.
Обрыв
Провод имеет обрыв (нарушение электрической целостности по всей
длине кабеля).
Короткое замыкание
Пара имеет высокоомную неисправность. Это происходит, когда провода
кабеля контактируют друг с другом из-за повреждения изоляции или
неправильной концевой заделки.
Разбитая пара
Провода кабеля могут иметь электрическую целостность, но быть
неправильно объединены в пары. Чаще всего это происходит, когда
кабель заделывается последовательно на обоих концах.
Длина
Отображает измеренную длину пар. По этим результатам можно
определить расхождение в длине пар.
Сетевое соединение
Отображает сетевое соединение, которое позволяет пользователю
определить, отличается ли оно от ожидаемого.
PoE
Если напряжение ниже, чем ожидалось, результаты отображаются
красным цветом.
Управление тестером
Внимательно следуйте инструкциям; обращайте особое внимание на символы предупреждения и
предостережения. Несоблюдение предупреждений может привести к серьезным травмам, смерти и
повреждению тестера CableMaster 800/850.
Включение/выключение
Для включения/выключения тестера CableMaster 800/850 нажимайте красную кнопку .
Автоматическое отключение питания
Тестер CableMaster 800/850 автоматически выключается для экономии заряда батареек питания, если
на нем не осуществляются никакие операции. Для установки продолжительности времени перед
автоматическим отключением питания обратитесь к настройкам тестера.
Настройка тестера
На главном экране нажмите крайнюю правую синюю кнопку под символом настройки .
Для выбора любой из пяти страниц параметров нажимайте кнопки со стрелками, направленными
вверх и вниз.
Для выбора нужного параметра нажимайте кнопки со стрелками, направленными влево и вправо.
