 Для изменения настройки выбранного параметра нажимайте кнопки со стрелками, направленными

вверх и вниз.

 Чтобы принять изменения, нажмите кнопку ввода .

 При редактировании IP-адреса нажимайте многофункциональную кнопку для возвращения

на экран настройки.

 Чтобы сохранить изменения, нажмите многофункциональную кнопку сохранения .

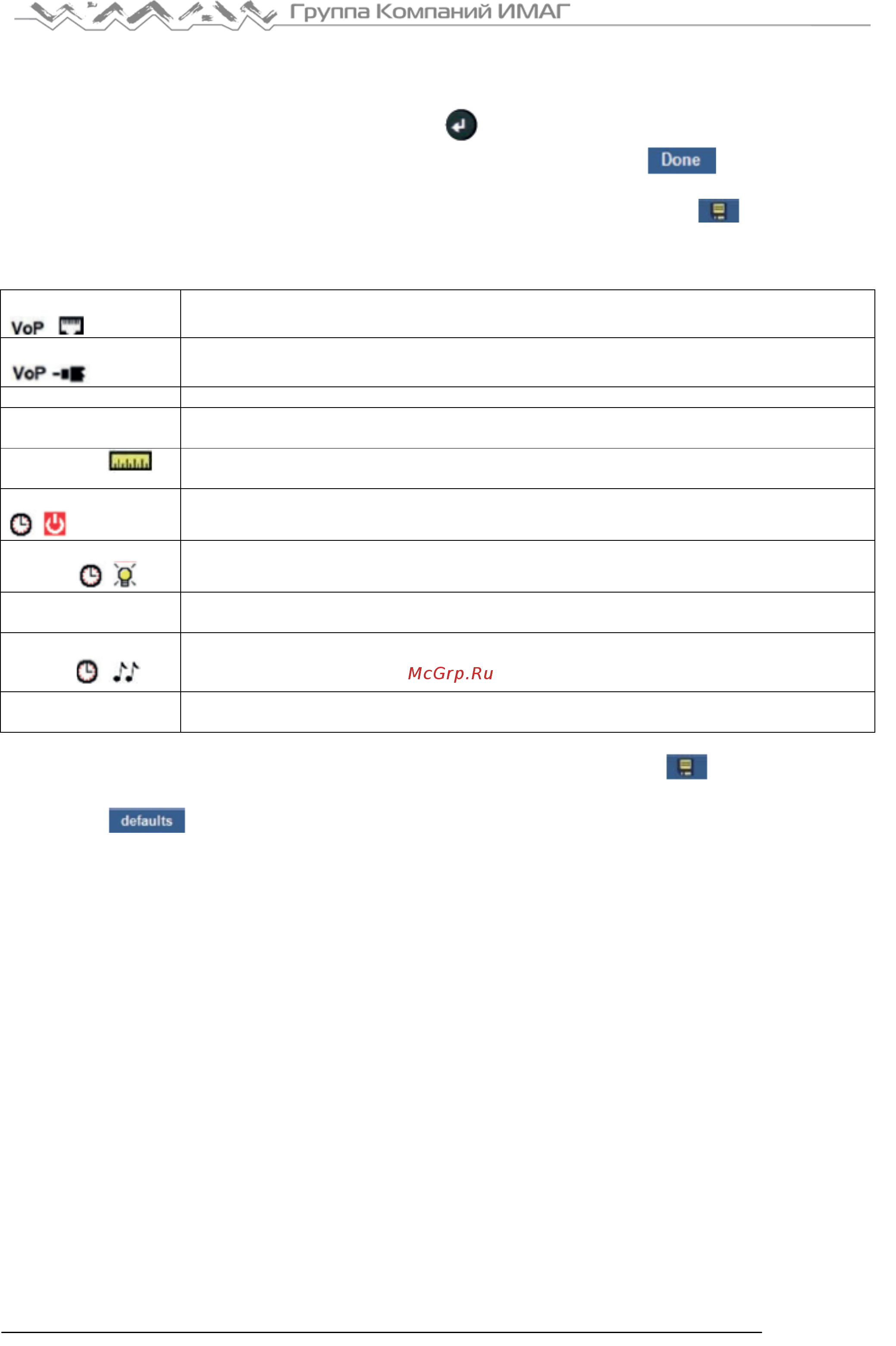

Изменение настройки

RJ45 VOP

Позволяет установить скорость распространения сигнала (VOP), которая будет

использоваться для измерения кабеля RJ45 и телефонного кабеля.

Coaxial VOP

Позволяет установить скорость распространения сигнала (VOP), которая будет

использоваться для измерения коаксиального кабеля.

TIA568A/TIA568B

Позволяет установить стандарт разводки кабеля RJ45 TIA568А или TIA568B.

Pair/Pin

Изменение данного параметра переключать тестирование RJ45 между режимами

Wire Order (в порядке проводов) и Pair Order (в порядке пар).

Meters/Feet

Позволяет установить, в каких единицах будет отображаться измерение длины, в

метрах или в футах.

Power Off Timeout

Позволяет установить желаемый таймаут автоматического отключения тестера в

пределах 00,5 – 99,8 минуты. Для отключения таймаута установите 99,9.

LCD Dimmer

Timeout

Позволяет установить желаемый таймаут автоматического выключения экрана

тестера в пределах 00,5 – 99,8 минуты. Для отключения таймаута установите 99,9.

Language

Позволяет выбирать нужный язык из английского (по умолчанию), немецкого,

итальянского, испанского или французского.

Tone Generator

Timeout

Позволяет установить желаемый таймаут тонального генератора в пределах 00,5

– 99,8 минуты. Для отключения таймаута установите 99,9.

PoE Test

Позволяет включать или выключать тестирование PoE. Выключение PoE позволит

тестеру CableMaster 800/850 обнаруживать сеть без запуска теста PoE.

 Чтобы сохранить параметры, нажимайте многофункциональную кнопку Save .

 Для восстановления заводских настроек по умолчанию нажмите многофункциональную кнопку

Defaults .

Примечание: Если желательно только временное изменение, не нажимайте кнопку сохранения Save.

Если не нажать кнопку Save, после выключения тестера будут восстановлены предыдущие настройки.

Тестирование кабеля

Руководство по тестированию кабеля

Устройство CableMaster 800/850 позволяет тестировать коаксиальные, сетевые и телефонные кабели на

наличие возможных неисправностей, измерять длину кабеля, а также показывает разводку пар проводов

и проверяет физические/электрические свойства кабеля.

Важные примечания:

 Разъемы RJ для передачи данных и телефонной связи используют внутренние соединения тестера

CableMaster 800/850 совместно. Поэтому подключайте одновременно только один кабель RJ.

 Невозможно одновременно подключать кабель RJ и коаксиальный кабель.

 Для тестирования кабелей RJ отсоедините адаптеры коаксиального кабеля.

Примечания по безопасности

Тестер CableMaster 800/850 предназначен для использования на кабелях с напряжением до 60 В. Не

подключайте его к источнику с напряжением выше 60 В. Подключение тестера к сети переменного тока

может привести к его повреждению, и представляет угрозу безопасности.
