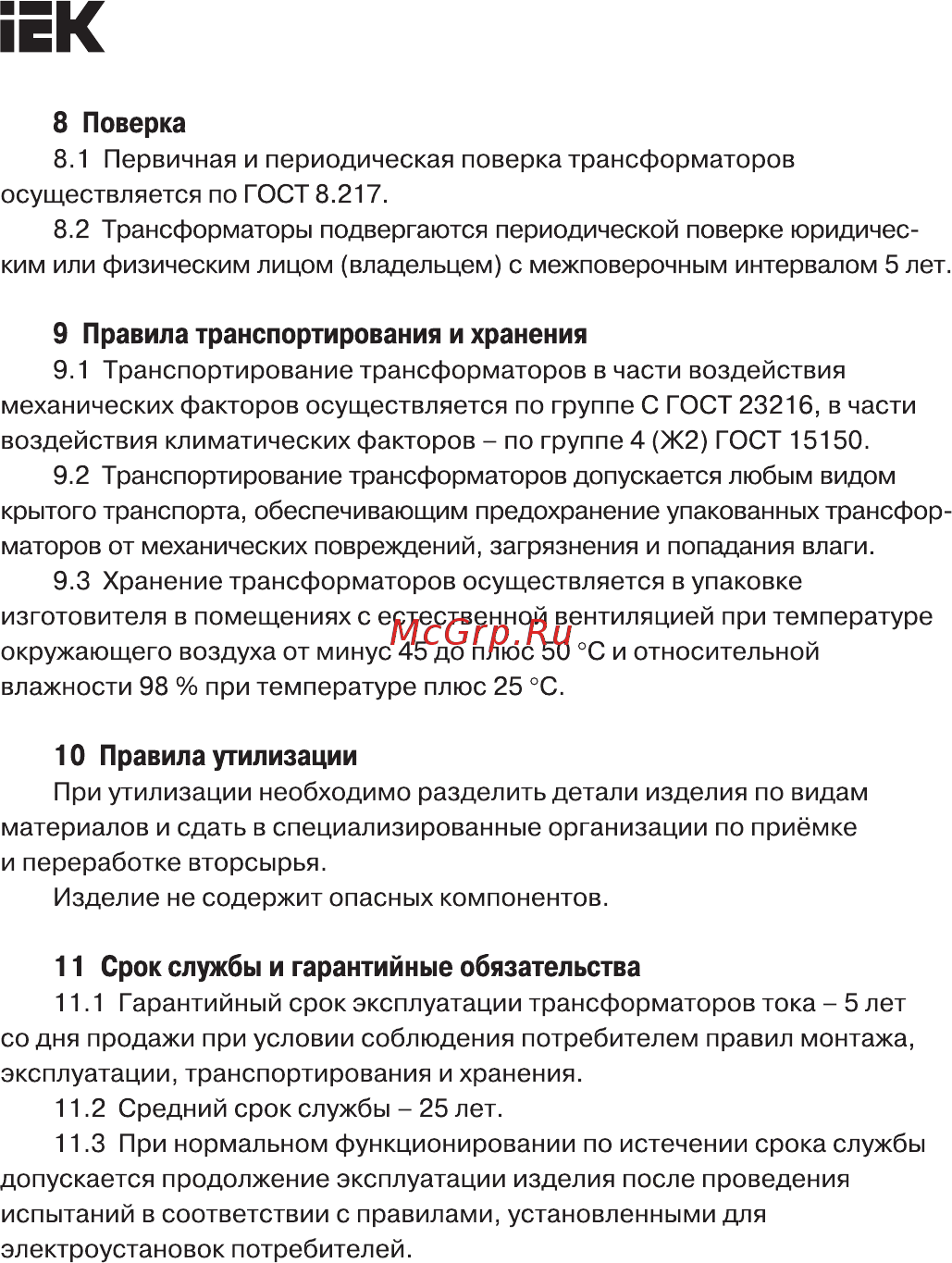

ЕК 8 Поверка 8 1 Первичная и периодическая поверка трансформаторов осуществляется по ГОСТ 8 217 8 2 Трансформаторы подвергаются периодической поверке юридичес ким или физическим лицом владельцем с межповерочным интервалом 5 лет 9 Правила транспортирования и хранения 9 1 Транспортирование трансформаторов в части воздействия механических факторов осуществляется по группе С ГОСТ 23216 в части воздействия климатических факторов по группе 4 Ж2 ГОСТ 15150 9 2 Транспортирование трансформаторов допускается любым видом крытого транспорта обеспечивающим предохранение упакованных трансфор маторов от механических повреждений загрязнения и попадания влаги 9 3 Хранение трансформаторов осуществляется в упаковке изготовителя в помещениях с естественной вентиляцией при температуре окружающего воздуха от минус 45 до плюс 50 С и относительной влажности 98 при температуре плюс 25 С 10 Правила утилизации При утилизации необходимо разделить детали изделия по видам материалов и сдать в специализированные организации по приёмке и переработке вторсырья Изделие не содержит опасных компонентов 11 Срок службы и гарантийные обязательства 11 1 Гарантийный срок эксплуатации трансформаторов тока 5 лет со дня продажи при условии соблюдения потребителем правил монтажа эксплуатации транспортирования и хранения 11 2 Средний срок службы 25 лет 11 3 При нормальном функционировании по истечении срока службы допускается продолжение эксплуатации изделия после проведения испытаний в соответствии с правилами установленными для электроустановок потребителей
