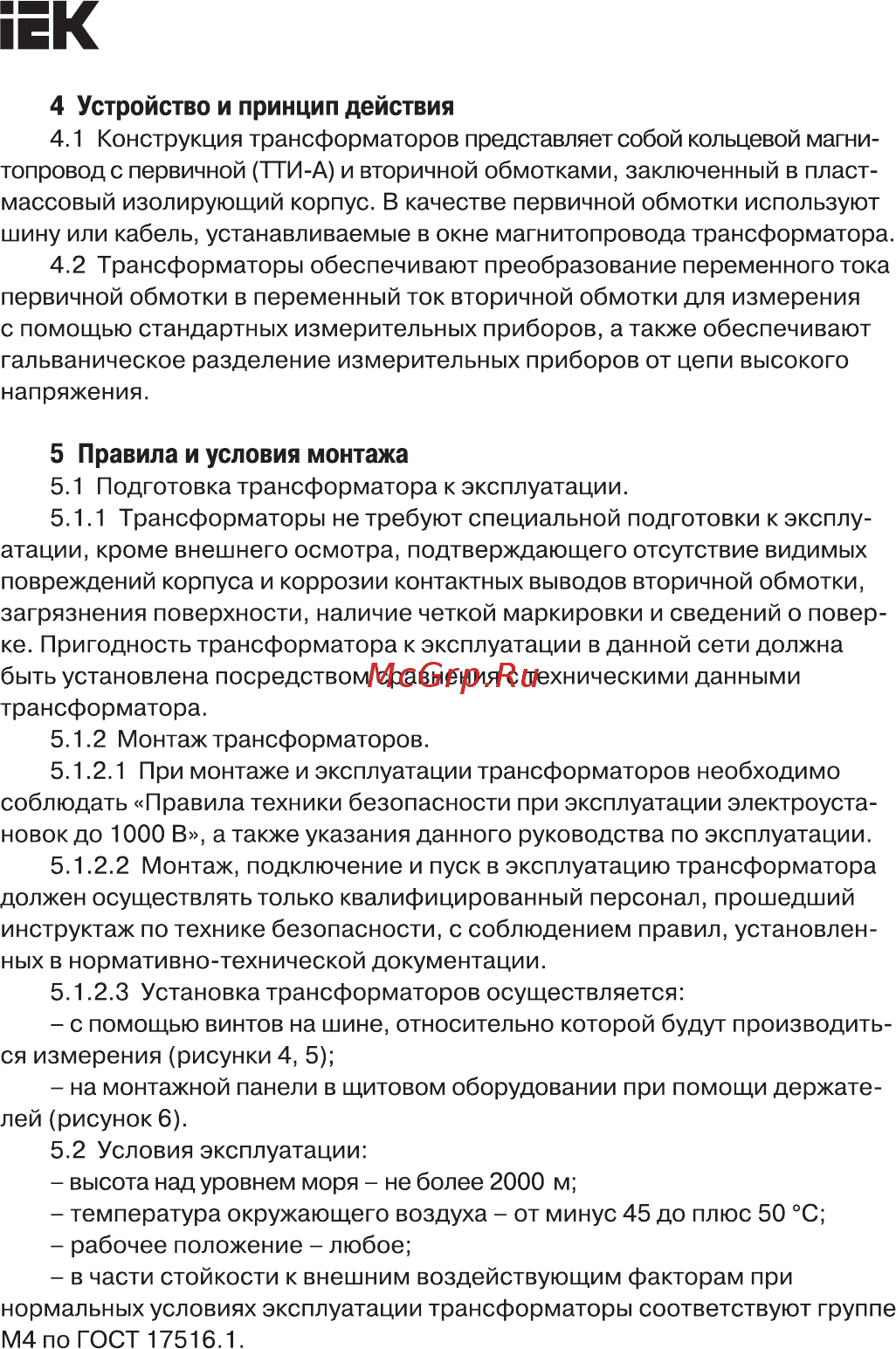

ЕК 4 Устройство и принцип действия 4 1 Конструкция трансформаторов представляет собой кольцевой магни топровод с первичной ТТИ А и вторичной обмотками заключенный в пласт массовый изолирующий корпус В качестве первичной обмотки используют шину или кабель устанавливаемые в окне магнитопровода трансформатора 4 2 Трансформаторы обеспечивают преобразование переменного тока первичной обмотки в переменный ток вторичной обмотки для измерения с помощью стандартных измерительных приборов а также обеспечивают гальваническое разделение измерительных приборов от цепи высокого напряжения 5 Правила и условия монтажа 5 1 Подготовка трансформатора к эксплуатации 5 1 1 Трансформаторы не требуют специальной подготовки к эксплу атации кроме внешнего осмотра подтверждающего отсутствие видимых повреждений корпуса и коррозии контактных выводов вторичной обмотки загрязнения поверхности наличие четкой маркировки и сведений о повер ке Пригодность трансформатора к эксплуатации в данной сети должна быть установлена посредством сравнения с техническими данными трансформатора 5 1 2 Монтаж трансформаторов 5 1 2 1 При монтаже и эксплуатации трансформаторов необходимо соблюдать Правила техники безопасности при эксплуатации электроуста новок до 1000 В а также указания данного руководства по эксплуатации 5 1 2 2 Монтаж подключение и пуск в эксплуатацию трансформатора должен осуществлять только квалифицированный персонал прошедший инструктаж по технике безопасности с соблюдением правил установлен ных в нормативно технической документации 5 1 2 3 Установка трансформаторов осуществляется с помощью винтов на шине относительно которой будут производить ся измерения рисунки 4 5 на монтажной панели в щитовом оборудовании при помощи держате лей рисунок 6 5 2 Условия эксплуатации высота над уровнем моря не более 2000 м температура окружающего воздуха от минус 45 до плюс 50 С рабочее положение любое в части стойкости к внешним воздействующим факторам при нормальных условиях эксплуатации трансформаторы соответствуют группе М4по ГОСТ 17516 1
