Управление

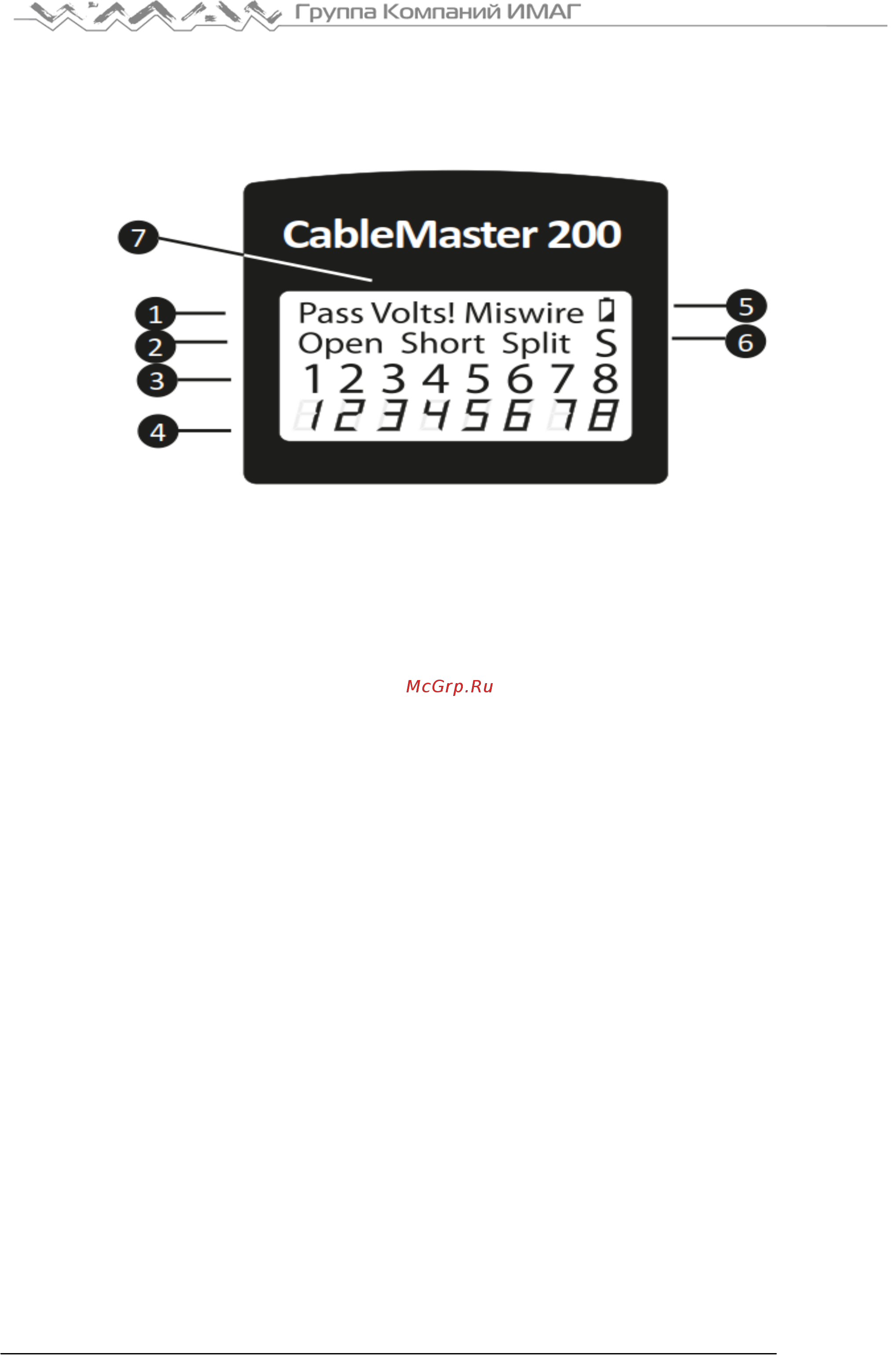

Дисплей
1. Pass: Индикация «Pass» (годен) появляется, если к тестеру подключен правильно разведенный 4-
парный кабель передачи данных T568A/B или кроссовый кабель (восходящей линии связи). Для
кроссового кабеля попеременно со значком «С» будут мигать номера контактов перекрещенных пар.
2. Неисправности кабеля: Значок «Miswire» (неправильное подключение проводов) появляется, если
кабель имеет разводку не соответствующую какому-либо из кабельных стандартов. Обрыв или
короткое замыкание имеют приоритет над ошибкой в разводке проводов, поэтому появляются
соответствующие значки. Значок Split (разделенная пара) появляется, если определенная пара
проводов не скручена в кабеле.
3. Разводка проводов на стороне тестера: В верхней строке отображается последовательность
контактов на стороне тестера. Эти контакты на дисплее отображаются непосредственно над
контактами для удаленного конца кабеля.
4. Разводка проводов на дальнем конце: В нижней строке отображается последовательность контактов
на дальнем конце кабеля. Закороченные на дальнем конце кабеля контакты отображаются в виде
черточек. Для оборванных пар на дальнем конце кабеля номера контактов не отображаются.
5. Низкий уровень заряда батареек: Когда заряд батареек почти закончился, загорается индикатор
низкого заряда батареи. Когда индикатор начнет мигать, батарейки нужно заменить. Начиная с этого
момента результаты могут быть ненадежными.
6. Экран: Значок «S» появляется, когда экранированный кабель передачи данных на обоих концах
подключен правильно. Он будет мигать, если имеется короткое замыкание на провод в кабеле; также
будет показан номер контакта и индикатор «Short» (короткое замыкание).
7. Предупреждение об обнаружении напряжения: Если на любом из разъемов тестера обнаруживается
напряжение, загорается индикация «Voltage!» (напряжение). Проверка на наличие напряжения
выполняется перед каждым тестом. Если обнаружено напряжение, никакое тестирование не будет
запущено. Тестер следует немедленно отключить от источника напряжения.
Кнопка управления
Тестер CableMaster 200 имеет одну кнопку, которая используется как для запуска тестирования, так и
для выбора других функций и опций. Кратковременное (до секунды) и более длительное (более
секунды) нажатия данной кнопки воспринимаются тестером по-разному.
Тестирование кабеля (короткое нажатие): Каждое короткое нажатие кнопки на выключенном тестере
CableMaster 200 приводит к выполнению тестирования кабеля и отображению в течение 20 секунд
результатов, после чего тестер отключается. Во время выполнения тестирования на дисплее
отображается сообщение «TEST». Если следующее короткое нажатие выполняется до истечения 20
секунд после выполнения предыдущего теста, начинается новый 20-секундный таймаут. Если кнопка
нажимается и удерживается до появления индикации «LOOP», а затем отпускается, тестирование
осуществляется непрерывно, а индикация на дисплее обновляется. Тестер CableMaster 200 выключится
автоматически, если в течение пяти минут результаты тестирования никак не изменяются. Длительное
нажатие кнопки приведет к тому, что тестер CableMaster 200 выйдет из режима циклического
тестирования кабеля, и войдет в состояние выбора режима, описываемое ниже.
Выбор режима (длительное нажатие): Длительное нажатие кнопки на неработающем тестере
CableMaster 200 кнопки приведет к его переключению в состояние выбора режима. В этом состоянии
